PG2458 | PG-,25BREB12-MFRKG/US/ /P

  PG2458 | PG-,25BREB12-MFRKG/US/ /P
Под заказТолько оптом

Цену уточняйте

  • +375 показать номер +375(44)765-55-50
  • +375(29)690-11-55

Заказ только по телефону

  • Контакты
    • Телефон:
      +375(44)765-55-50
      +375(29)690-11-55
    • Контактное лицо:
      Сергей, Владимир
    • Адрес:
      ул. Западная, д.13, каб.519, Минск, Беларусь
    • Email:
      zapros@filfar.by

Техническая спецификация в PDF

Характеристики

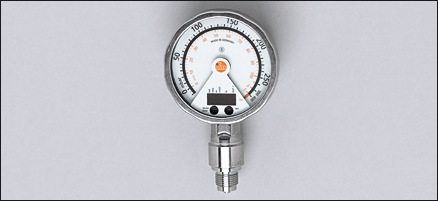

Электронный датчик давления
с аналоговым дисплеем
Электрический разъём
Аналоговый дисплей с поворотом от 0...350°
разрешение 0,25%
Указатель не отображается, когда устройство отключено
Sicherheitsmanometer (S) in Anlehnung an DIN EN 837-1
Подключение к процессу: G ½ A
2 Выхода
OUT1 = Переключение на выходе
OUT2 = Аналоговый выход
Аналоговый дисплей, 4-позиционный буквенно - цифровой дисплей
Диапазон контроля: -12,5...250 mbar / -5,0...100,4 inH2O

Область применения

Применение Тип давления: относительное
Жидкости и газы
Диапазон давления 6000 mbar2400 inH2O
Миним.разрывное давление 30000 mbar12044 inH2O
Температура измеряемой среды [°C]-25...80

Электронные данные

Электрическое исполнение DC PNP/NPN
Рабочее напряжение [V]18...32 DC
Потребление тока [mA]< 70 (24 V)
сопротивление изоляции [MΩ] > 100 (500 V DC)
Класс защиты III
Защита от переполюсовки да

Выходы

Выход 2 Выхода
OUT1 = Переключение на выходе
OUT2 = Аналоговый выход
Выход 1 программируемый выход (NO / NC) + 1 аналоговый (4...20 / 20...4 мA, масштабируемый)
Номинальный ток [mA]250
Падение напряжения [V]< 2
Защита от короткого замыкания тактовый
Защита от перегрузок по току да
Частота переключения [Hz]75
Аналоговый выход I: 4...20 mA (Ineg: 20...4 mA)
Наиб.нагрузка [Ω]I / Ineg: max. (Ub - 10 V) x 50

Диапазон измерения / настройки

Диапазон контроля -12,5...250 mbar-5,0...100,4 inH2O
Настройка параметров в пределах
Порог срабатывания выхода, SP -11,5...400,0 mbar-4,6...160,6 inH2O
Точка сброса, rP -12,5...399,0 mbar-5,0...160,2 inH2O
Начальная точка аналогового сигнала, ASP -12,5...337,5 mbar-5,0...135,6 inH2O
Конечная точка аналогового сигнала, AEP 50,0...400,0 mbar20,0...160,6 inH2O
с шагом в 0,5 mbar0,2 inH2O

Точность/ погрешность

Точность/ погрешность
(в % интервала) Масштаб 1:1
Погрешность точки переключения < ± 0,5
Отклонение от характеристики < ± 0,25 (BFSL) / < ± 0,5 (LS)
Гистерезис < ± 0,25
Повторяемость * < ± 0,1
долговременная стабильность ** < ± 0,1
Температурные коэффициенты (TK) в диапазоне 0...70° C (в % к интервалу в 10 K)
наибольший TK коэффициент нулевой точки < ± 0,2
наибольший TK коэффициент диапазона измерений < ± 0,2

Время реакции

готовность к работе после подключения питания [s]6
Миним. время отклика коммутационного выхода [ms]9
затухание ренейного выхода (dAP) [s]0,01...30
затухание аналогового выхода (dAA) [s]0,01...30
Время нарастания переходной характеристики аналогового выхода [ms]28
Встроенный "Watchdog" да

Условия эксплуатации

Температура окружающей среды [°C]-20...80
Температура хранения [°C]-40...100
Степень защиты IP 67 / IP 69K

Испытания / одобрения

Электромагнитная совместимость
EN 61000-4-2 ESD:  4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение:  10 V/m
EN 61000-4-4 Bсплеск:  2 kV
EN 61000-4-5 Выброс:  0,5/1 kV
EN 61000-4-6 ВЧ проводимость:  10 V
Ударопрочность
DIN IEC 68-2-27: 50 g (11 ms)
Вибропрочность
DIN IEC 68-2-6: 20 g (10...2000 Hz)
MTTF [лет]103

Механические данные

Подключение к процессу G ½ A
Материалы корпуса в контакте с изм. средой керамика (Al2O3); FPM; нерж.сталь 316L / 1.4404
Материал нерж. сталь V4A (1.4404); PA (полиамид); FPM (Viton); PTFE (тефлон); Смотровое стекло: ламинированное безопасное стекло 4 mm
Срок службы датчика в циклах срабатывания комм. выхода (миним.) 100 миллионов
Вес [kg]0,612

Дисплеи / Элементы управления

Индикация
Дисплей  2 x светодиод зелёный
Состояние выхода  светодиод желтый
Точки переключения  Светодиодное кольцо
Функции дисплея  4-х позиционный буквенно -цифровой дисплей
Измеренные значения  Аналоговый дисплей, 4-позиционный буквенно - цифровой дисплей
Расширенный диапазон отображения (макс.) 400 mbar160,6 inH2O

электрическое подключение

Электрическое подсоединение Разъём M12; позолоченные контакты
Назначение жил кабеля при подключении

Примечания

Примечания
BFSL = прямая линия наилучшего соответствия
Точность точки переключения в расширенном диапазоне дисплея :1,5 % диапазона
* при колебаниях температуры до 10 K
** в % разнице /6 месяцев
Упаковочная величина [штука]1
