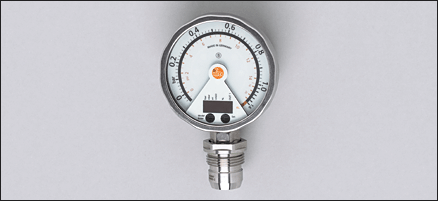

PG2897 | PG-001-REA01-MFRKG/US/ /P

PG2897 | PG-001-REA01-MFRKG/US/ /P, фото 2
Описание
Информация для заказа

Техническая спецификация в PDF

Характеристики

Электронный датчик давления
с аналоговым дисплеем
Электрический разъём
Аналоговый дисплей с поворотом от 0...350°
разрешение 0,25%
Указатель не отображается, когда устройство отключено
Sicherheitsmanometer (S) in Anlehnung an DIN EN 837-1
Подключение к процессу: Уплотнительный конус G 1 A
2 Выхода
OUT1 = Переключение на выходе
OUT2 = Аналоговый выход
Аналоговый дисплей, 4-позиционный буквенно - цифровой дисплей
Диапазон контроля: -0,05...1 bar / -0,73...14,5 psi

Область применения

Применение Тип давления: относительное давление
Гигиенические системы, вязкие и жидкие среды с твердыми частицами
Жидкости и газы
Диапазон давления 10 bar145 psi
Миним.разрывное давление 30 bar435 psi
Температура измеряемой среды [°C]-25...125 (145 max. 1h)

Электронные данные

Электрическое исполнение DC PNP/NPN
Рабочее напряжение [V]18...32 DC
Потребление тока [mA]< 70 (24 V)
сопротивление изоляции [MΩ] > 100 (500 V DC)
Класс защиты III
Защита от переполюсовки да

Выходы

Выход 2 Выхода
OUT1 = Переключение на выходе
OUT2 = Аналоговый выход
Выход 1 программируемый выход (NO / NC) + 1 аналоговый (4...20 / 20...4 мA, масштабируемый)
Номинальный ток [mA]250
Падение напряжения [V]< 2
Защита от короткого замыкания тактовый
Защита от перегрузок по току да
Частота переключения [Hz]50
Аналоговый выход I: 4...20 mA (Ineg: 20...4 mA)
Наиб.нагрузка [Ω]I / Ineg: max. (Ub - 10 V) x 50

Диапазон измерения / настройки

Диапазон контроля -0,05...1 bar-0,73...14,5 psi
Настройка параметров в пределах
Порог срабатывания выхода, SP -0,048...1,600 bar-0,70...23,21 psi
Точка сброса, rP -0,050...1,598 bar-0,73...23,18 psi
Начальная точка аналогового сигнала, ASP -0,050...1,350 bar-0,73...19,58 psi
Конечная точка аналогового сигнала, AEP 0,200...1,600 bar2,90...23,21 psi
с шагом в 0,001 bar0,01 psi

Точность/ погрешность

Точность/ погрешность
(в % интервала) Масштаб 1:1
Погрешность точки переключения < ± 0,2
Отклонение от характеристики < ± 0,2
Линейность < ± 0,15
Гистерезис < ± 0,15
Повторяемость * < ± 0,1
долговременная стабильность ** < ± 0,1
Температурные коэффициенты (TK) в диапазоне 0...70° C (в % к интервалу в 10 K)
наибольший TK коэффициент нулевой точки < ± 0,05
наибольший TK коэффициент диапазона измерений < ± 0,15

Время реакции

готовность к работе после подключения питания [s]6
Миним. время отклика коммутационного выхода [ms]10
затухание ренейного выхода (dAP) [s]0,01...30
затухание аналогового выхода (dAA) [s]0,01...30
Время нарастания переходной характеристики аналогового выхода [ms]25
Встроенный "Watchdog" да

Условия эксплуатации

Температура окружающей среды [°C]-25...80
Температура хранения [°C]-40...100
Степень защиты IP 67 / IP 69K

Испытания / одобрения

Электромагнитная совместимость
EN 61000-4-2 ESD:  4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение:  10 V/m
EN 61000-4-4 Bсплеск:  2 kV
EN 61000-4-5 Выброс:  0,5/1 kV
EN 61000-4-6 ВЧ проводимость:  10 V
Ударопрочность
DIN IEC 68-2-27: 50 g (11 ms)
Вибропрочность
DIN IEC 68-2-6: 20 g (10...2000 Hz)
MTTF [лет]100

Механические данные

Подключение к процессу Уплотнительный конус G 1 A
Материалы корпуса в контакте с изм. средой Керамика (99,9 % Al2 O3); PTFE (тефлон); V4A / 316L / 1.4435; Характеристики поверхности: Ra < 0,4 / Rz 4
Материал нерж. сталь V4A (1.4404); PA (полиамид); FPM (Viton); PTFE (тефлон); Смотровое стекло: ламинированное безопасное стекло 4 mm
Срок службы датчика в циклах срабатывания комм. выхода (миним.) 100 миллионов
Вес [kg]0,57

Дисплеи / Элементы управления

Индикация
Дисплей  2 x светодиод зелёный
Состояние выхода  светодиод желтый
Точки переключения  Светодиодное кольцо
Функции дисплея  4-х позиционный буквенно -цифровой дисплей
Измеренные значения  Аналоговый дисплей, 4-позиционный буквенно - цифровой дисплей
Расширенный диапазон отображения (макс.) 1,6 bar23,21 psi

электрическое подключение

Электрическое подсоединение Разъём M12; позолоченные контакты
Назначение жил кабеля при подключении

Примечания

Примечания
Внимание: Прибор должен устанавливаться только в рабочее соединение для уплотнительного конуса G1! Уплотнительный конус G1A подходит только для адаптеров с металлическим концевым ограничителем!
линейность, включая гистерезис и повторяемость;
(настройка порогового значения по DIN 16086)
Отклонение от характеристики в расширенном диапазоне дисплея: 1,5 % диапазона
Точность точки переключения в расширенном диапазоне дисплея :1,5 % диапазона
* при колебаниях температуры до 10 K
** в % диапазона за год
Упаковочная величина [штука]1
