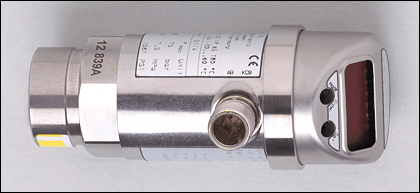

PN006A | PN-2,5-RBR14-KFPKG/US/3D /V

PN006A | PN-2,5-RBR14-KFPKG/US/3D /V, фото 2
Описание
Информация для заказа

Техническая спецификация в PDF

Характеристики

Комбинированный датчик давления
Электрический разъём
Программируемая функция
Сертификат ATEX
группа II, категория 3D
Подключение к процессу: G ¼ I
Коммутационный выход, аналоговый выход
4-х позиционный буквенно -цифровой дисплей
Диапазон контроля: 0...2,5 bar / 0...36,3 psi / 0...250 kPa

Область применения

Применение Тип давления: относительное
Жидкости и газы
Диапазон давления 20 bar290 psi2000 kPa
Миним.разрывное давление 50 bar725 psi5000 kPa
Температура измеряемой среды [°C]-20...60

Электронные данные

Электрическое исполнение DC PNP
Рабочее напряжение [V]18...36 DC ¹)
Потребление тока [mA]< 50
Класс защиты III
Защита от переполюсовки да
Защита от перенапряжения [V]до 40 V

Выходы

Выход Коммутационный выход, аналоговый выход
Выход NO / NC программируемый; 4…20 мA или 0…10 В
Номинальный ток [mA]250
Падение напряжения [V]< 2
Защита от короткого замыкания тактовый
Частота переключения [Hz]≤ 170
Аналоговый выход 4...20 mA / 0...10 V
Наиб.нагрузка [Ω]4...20 mA: max. 500 / 0...10 V: min. 2000

Диапазон измерения / настройки

Диапазон контроля 0...2,5 bar0...36,3 psi0...250 kPa
Настройка параметров в пределах
Порог срабатывания выхода, SP 0,02...2,50 bar0,4...36,2 psi2...250 kPa
Точка сброса, rP 0,01...2,49 bar0,2...36,0 psi1...249 kPa
с шагом в 0,01 bar0,2 psi1 kPa
Настройка SP1 = 0,63 bar; rP1 = 0,58 bar

Точность/ погрешность

Точность/ погрешность
(в % интервала)
Погрешность точки переключения < ± 0,5
Отклонение от характеристики < ± 0,25 (BFSL) / < ± 0,5 (LS)
Гистерезис < ± 0,25
Повторяемость * < ± 0,1
долговременная стабильность ** < ± 0,05
Температурные коэффициенты (TK) в диапазоне 0...60° C (в % к интервалу в 10 K)
наибольший TK коэффициент нулевой точки 0,2
наибольший TK коэффициент диапазона измерений 0,2

Время реакции

готовность к работе после подключения питания [s]0,3
Программируемое время задержки dS, dr [s]0; 0,2...50
Время реакции аналогового выхода [ms]< 3
Встроенный "Watchdog" да

Программное обеспечение / Программирование

Возможные опции при программировании Гистерезис / функция окна; NO / NC; задержка при включении, задержка при отключении; сглаживание; отображение единиц измерения; выход тока /напряжения

Условия эксплуатации

Температура окружающей среды [°C]-20...60
Температура хранения [°C]-40...100
Степень защиты IP 65

Испытания / одобрения

Маркировка прибора II 3D Ex tc IIIC T80°C Dc X
Электромагнитная совместимость
EN 61000-4-2 ESD:  4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение:  10 V/m
EN 61000-4-4 Bсплеск:  2 kV
EN 61000-4-5 Выброс:  0,5/1 kV
EN 61000-4-6 ВЧ проводимость:  10 V
Ударопрочность
DIN IEC 68-2-27: 50 g (11 ms)
Вибропрочность
DIN IEC 68-2-6: 20 g (10...2000 Hz)
MTTF [лет]213

Механические данные

Подключение к процессу G ¼ I
Материалы корпуса в контакте с изм. средой нерж. сталь V2A (1.4305) (303S22); керамика; FPM (Viton)
Материал нерж. сталь V2A (1.4301); нерж. сталь V4A (1.4404); PC (Makrolon); PBT (полибутилентерефталат); PEI; FPM (Viton); PTFE (тефлон)
Срок службы датчика в циклах срабатывания комм. выхода (миним.) 100 миллионов
Вес [kg]0,305

Дисплеи / Элементы управления

Индикация
Дисплей  3 x светодиод зелёный
Состояние выхода  светодиод желтый
Функции дисплея  4-х позиционный буквенно -цифровой дисплей
Измеренные значения  4-х позиционный буквенно -цифровой дисплей

электрическое подключение

Электрическое подсоединение Разъём M12; позолоченные контакты
Назначение жил кабеля при подключении

Примечания

Примечания
¹) по EN50178, SELV, PELV
BFSL = прямая линия наилучшего соответствия / LS = задание граничного значения
* при колебаниях температуры до 10 K
** в % от значения измерительного диапазона/ 6 месяцев
Упаковочная величина [штука]1
