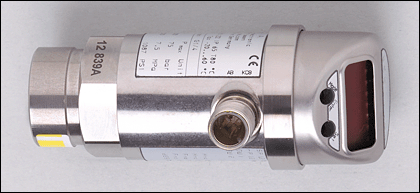

PN014A | PN-010-RBR14-QFPKG/US/3D /V

Под заказТолько оптом

Цену уточняйте

  • +375 показать номер +375(44)765-55-50
  • +375(29)690-11-55

Заказ только по телефону

  • Контакты
    • Телефон:
      +375(44)765-55-50
      +375(29)690-11-55
    • Контактное лицо:
      Сергей, Владимир
    • Адрес:
      ул. Западная, д.13, каб.519, Минск, Беларусь
    • Email:
      zapros@filfar.by

Техническая спецификация в PDF

Характеристики

Электронный датчик давления
Электрический разъём
Программируемая функция
Сертификат ATEX
группа II, категория 3D
Подключение к процессу: G ¼ I
2 выхода
OUT1 = коммутационный выход
OUT2 = коммутационный выход и диагностический выход
4-х позиционный буквенно -цифровой дисплей
Диапазон контроля: -1...10 bar / -14,5...145 psi / -0,1...1,0 MPa

Область применения

Применение Тип давления: относительное
Жидкости и газы
Диапазон давления 75 bar1087 psi7,5 MPa
Миним.разрывное давление 150 bar2175 psi15 MPa
Температура измеряемой среды [°C]-20...60

Электронные данные

Электрическое исполнение DC PNP/NPN
Рабочее напряжение [V]18...36 DC ¹)
Потребление тока [mA]< 50
Класс защиты III
Защита от переполюсовки да
Защита от перенапряжения [V]до 40 V

Выходы

Выход 2 выхода
OUT1 = коммутационный выход
OUT2 = коммутационный выход и диагностический выход
Выход 2 x NO / NC программируемый или 1 х NO / NC программируемый + 1 х NC (диагностическая функция)
Номинальный ток [mA]250
Падение напряжения [V]< 2
Защита от короткого замыкания тактовый
Частота переключения [Hz]≤ 170

Диапазон измерения / настройки

Диапазон контроля -1...10 bar-14,5...145 psi-0,1...1,0 MPa
Настройка параметров в пределах
Порог срабатывания выхода, SP -0,90...10,00 bar-12...145 psi-0,090...1,000 MPa
Точка сброса, rP -0,95...9,95 bar-13...144 psi-0,095...0,995 MPa
с шагом в 0,05 bar1 psi0,005 MPa
Настройка SP1 = 2,50 bar; rP1 = 2,30 bar
SP2 = 7,50 bar; rP2 = 7,30 bar

Точность/ погрешность

Точность/ погрешность
(в % интервала)
Погрешность точки переключения < ± 0,5
Отклонение от характеристики < ± 0,25 (BFSL) / < ± 0,5 (LS)
Гистерезис < ± 0,25
Повторяемость * < ± 0,1
долговременная стабильность ** < ± 0,05
Температурные коэффициенты (TK) в диапазоне 0...60° C (в % к интервалу в 10 K)
наибольший TK коэффициент нулевой точки 0,2
наибольший TK коэффициент диапазона измерений 0,2

Время реакции

готовность к работе после подключения питания [s]0,3
Программируемое время задержки dS, dr [s]0; 0,2...50
Встроенный "Watchdog" да

Программное обеспечение / Программирование

Возможные опции при программировании Функция гистерезиса / окна; N.O./ N.C.; диагностическая функция; выходная полярность; задержка включения/выключения; демпфирование; единица измерения

интерфейсы

IO-Link-Device
Способ передачи COM2 (38,4 kBaud)
IO-Link проверка 1.1
Стандарт SDCI IEC 61131-9 CDV
IO-Link-Device ID 311 d / 00 01 37 h
Профили нет
SIO режим да
Нужный тип порта A
Аналоговые рабочие данные 1
Бинарные рабочие данные 2
Миним.время рабочего цикла [ms]2,3

Условия эксплуатации

Температура окружающей среды [°C]-20...60
Температура хранения [°C]-40...100
Степень защиты IP 65

Испытания / одобрения

Маркировка прибора II 3D Ex tc IIIC T80°C Dc X
Электромагнитная совместимость
EN 61000-4-2 ESD:  4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение:  10 V/m
EN 61000-4-4 Bсплеск:  2 kV
EN 61000-4-5 Выброс:  0,5/1 kV
EN 61000-4-6 ВЧ проводимость:  10 V
Ударопрочность
DIN IEC 68-2-27: 50 g (11 ms)
Вибропрочность
DIN IEC 68-2-6: 20 g (10...2000 Hz)
MTTF [лет]194

Механические данные

Подключение к процессу G ¼ I
Материалы корпуса в контакте с изм. средой нерж. сталь V2A (1.4305) (303S22); керамика; FPM (Viton)
Материал нерж. сталь V2A (1.4301); нерж. сталь V4A (1.4404); PC (Makrolon); PEI; FPM (Viton); EPDM/X (Santoprene); PTFE (тефлон)
Срок службы датчика в циклах срабатывания комм. выхода (миним.) 100 миллионов
Вес [kg]0,302

Дисплеи / Элементы управления

Индикация
Дисплей  3 x светодиод зелёный
Состояние выхода  2 x светодиод желтый
Функции дисплея  4-х позиционный буквенно -цифровой дисплей
Измеренные значения  4-х позиционный буквенно -цифровой дисплей

электрическое подключение

Электрическое подсоединение Разъём M12; позолоченные контакты
Назначение жил кабеля при подключении

Программирование выходной функции
----------OUT1----------
Hno = гистеризис / нормально открыт
Hnc = гистеризис / нормально закрыт
Fno = функция окна / нормально
открыто
Fnc = функция окна / нормально
закрыто
----------OUT2----------
Hno = гистеризис / нормально открыт
Hnc = гистеризис / нормально закрыт
Fno = функция окна / нормально
открыто
Fnc = функция окна / нормально
закрыто
dESI = диагностическая функция (нормально
закрыто)

Примечания

Примечания
¹) по EN50178, SELV, PELV
BFSL = прямая линия наилучшего соответствия / LS = задание граничного значения
* при колебаниях температуры до 10 K
** в % разнице /6 месяцев
Упаковочная величина [штука]1
