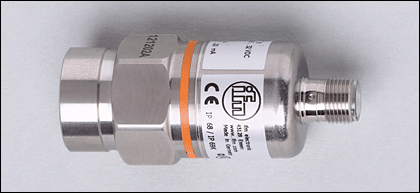

PA3224 | PA-010-RBN14-A-ZVG/US/ /V
Характеристики | ||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Электронный датчик давления | ||||||||||||||||||||||
Электрический разъём | ||||||||||||||||||||||
Соответствует стандарту e1 | ||||||||||||||||||||||
Подключение к процессу: ¼" NPT I | ||||||||||||||||||||||
Аналоговый выход | ||||||||||||||||||||||
Диапазон контроля: 0...10 bar / 0...145 psi | ||||||||||||||||||||||
Область применения | ||||||||||||||||||||||
Применение | Тип давления: относительное Жидкости и газы | |||||||||||||||||||||
Диапазон давления | 75 bar | 1088 psi | ||||||||||||||||||||
Миним.разрывное давление | 150 bar | 2175 psi | ||||||||||||||||||||
Температура измеряемой среды [°C] | -25...90 *** | |||||||||||||||||||||
Электронные данные | ||||||||||||||||||||||
Электрическое исполнение | DC | |||||||||||||||||||||
Рабочее напряжение [V] | 9,6...32 DC ¹) | |||||||||||||||||||||
сопротивление изоляции [MΩ] | > 100 (500 V DC) | |||||||||||||||||||||
Класс защиты | III | |||||||||||||||||||||
Защита от переполюсовки | да | |||||||||||||||||||||
Выходы | ||||||||||||||||||||||
Выход | Аналоговый выход | |||||||||||||||||||||
Выход | 4...20 mA | |||||||||||||||||||||
Защита от перегрузок по току | да | |||||||||||||||||||||
Наиб.нагрузка [Ω] | (Ub - 9,6 V) x 50; 720 при Ub = 24 V | |||||||||||||||||||||
Диапазон измерения / настройки | ||||||||||||||||||||||
Диапазон контроля | 0...10 bar | 0...145 psi | ||||||||||||||||||||
Точность/ погрешность | ||||||||||||||||||||||
Точность/ погрешность (в % интервала) | ||||||||||||||||||||||
Отклонение от характеристики | < ± 0,25 (BFSL) / < ± 0,5 (LS) | |||||||||||||||||||||
Повторяемость * | < 0,1 | |||||||||||||||||||||
долговременная стабильность ** | < ± 0,05 | |||||||||||||||||||||
Температурные коэффициенты (TK) в диапазоне 0...80° C (в % к интервалу в 10 K) | ||||||||||||||||||||||
наибольший TK коэффициент нулевой точки | 0,1 | |||||||||||||||||||||
наибольший TK коэффициент диапазона измерений | 0,2 | |||||||||||||||||||||
Время реакции | ||||||||||||||||||||||
Время нарастания переходной характеристики аналогового выхода [ms] | 3 | |||||||||||||||||||||
Условия эксплуатации | ||||||||||||||||||||||
Температура окружающей среды [°C] | -25...80 | |||||||||||||||||||||
Температура хранения [°C] | -40...100 | |||||||||||||||||||||
Степень защиты | IP 65 | |||||||||||||||||||||
Испытания / одобрения | ||||||||||||||||||||||
Электромагнитная совместимость |
| |||||||||||||||||||||
Применение на железной дороге |
| |||||||||||||||||||||
Ударопрочность |
| |||||||||||||||||||||
Вибропрочность |
| |||||||||||||||||||||
MTTF [лет] | 506 | |||||||||||||||||||||
Механические данные | ||||||||||||||||||||||
Подключение к процессу | ¼" NPT I | |||||||||||||||||||||
Материалы корпуса в контакте с изм. средой | нерж. сталь V2A (1.4305) (303S22); керамика; FPM (Viton) | |||||||||||||||||||||
Материал | нерж. сталь V4A (1.4404); FPM (Viton); PA (полиамид); EPDM/X (Santoprene) | |||||||||||||||||||||
Мин. кол-во циклов | 100 миллионов | |||||||||||||||||||||
Вес [kg] | 0,226 | |||||||||||||||||||||
электрическое подключение | ||||||||||||||||||||||
Электрическое подсоединение | Разъём M12; позолоченные контакты | |||||||||||||||||||||
Назначение жил кабеля при подключении | ||||||||||||||||||||||
Примечания | ||||||||||||||||||||||
Примечания |
| |||||||||||||||||||||
Упаковочная величина [штука] | 1 |
