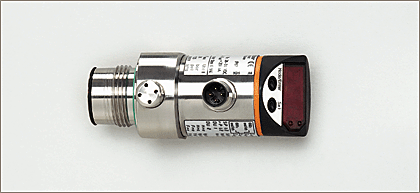

PF2954 | PF-010-REB34-MFRKG/US/ /P

Описание

Информация для заказа

Характеристики

Комбинированный датчик давления

Электрический разъём

отсутствует застойная зона

Поворотный корпус 350°

Точка нуля и дипазон регулируются

Программируемая функция

Подключение к процессу: G ¾ A

2 выхода
OUT1 = релейный выход
OUT2 = релейный или аналог. выход

7-сегментный светодиодный дисплей

Диапазон контроля: -0,5...10 bar / -7...145 psi / -50...1000 kPa

Область применения

Применение

Тип давления: относительное давление
Гигиенические системы, вязкие и жидкие среды с твердыми частицами
Жидкости и газы

Диапазон давления

50 bar

725 psi

5000 kPa

Миним.разрывное давление

150 bar

2175 psi

15000 kPa

Температура измеряемой среды [°C]

-25...80

Электронные данные

Электрическое исполнение

DC PNP/NPN

Рабочее напряжение [V]

20...30 DC

Потребление тока [mA]

< 60

сопротивление изоляции [MΩ]

> 100 (500 V DC)

Класс защиты

III

Защита от переполюсовки

да

Выходы

Выход

2 выхода
OUT1 = релейный выход
OUT2 = релейный или аналог. выход

Выход

2 x NO/ NC, программируемый или 1 x NO / NC, программируемый + 1 x аналоговый (4...20 мA / 0...10 В; масштабируемый 1:4)

Номинальный ток [mA]

2 x 250

Падение напряжения [V]

< 2

Защита от короткого замыкания

тактовый

Защита от перегрузок по току

да

Частота переключения [Hz]

≤ 170

Аналоговый выход

4...20 mA / 0...10 V

Наиб.нагрузка [Ω]

4...20 mA: max. (UB - 10) x 50; 700 при UB = 24 V; 0...10 V: min. 2000

Диапазон измерения / настройки

Дисплей

bar, psi, kPa

Диапазон контроля

-0,5...10 bar

-7...145 psi

-50...1000 kPa

Настройка параметров в пределах

Порог срабатывания выхода, SP

-0,45...9,99 bar

-7 ...145 psi

-45...999 kPa

Точка сброса, rP

-0,50...9,94 bar

-7 ...144 psi

-50...994 kPa

Начальная точка аналогового сигнала, ASP

-0,50...7,49 bar

-7 ...109 psi

-50...749 kPa

Конечная точка аналогового сигнала, AEP

2,00...9,99 bar

29 ...145 psi

200...999 kPa

с шагом в

0,01 bar

1 psi

1 kPa

Настройка

SP1 = 2,50 bar; rP1 = 2,30 bar
ASP = 0,00 bar; AEP = 9,99 bar

Точность/ погрешность

Точность/ погрешность
(в % интервала) Масштаб 1:1

Отклонение от характеристики

< ± 0,6

Линейность

< ± 0,5

Гистерезис

< ± 0,1

Повторяемость *

< ± 0,1

долговременная стабильность **

< ± 0,1

Температурные коэффициенты (TK) в диапазоне 0...80° C (в % к интервалу в 10 K)

наибольший TK коэффициент нулевой точки

< ± 0,1

наибольший TK коэффициент диапазона измерений

< ± 0,2

Время реакции

готовность к работе после подключения питания [s]

0,2

Миним. время отклика коммутационного выхода [ms]

затухание ренейного выхода (dAP) [s]

0...4

затухание аналогового выхода (dAA) [s]

0 - 0,1 - 0,5 - 2

Время реакции аналогового выхода [ms]

Встроенный "Watchdog"

да

Программное обеспечение / Программирование

Возможные опции при программировании

гистерезис / фунуция "окна"; N.O.(замыкатель) / N.C.(размыкатель); изменение полярности на выходе; выходы токовый / напряжения; сглаживание выходного сигнала; калибровка отображаемых величин; дисплей может поворачиваться / отключаться; отображение единиц измерения

Условия эксплуатации

Температура окружающей среды [°C]

-25...80

Температура хранения [°C]

-40...100

Степень защиты

IP 67

Испытания / одобрения

Электромагнитная совместимость

EN 61000-4-2 ESD:	4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение:	10 V/m
EN 61000-4-4 Bсплеск:	2 kV
EN 61000-4-6 ВЧ проводимость:	10 V

Ударопрочность

DIN IEC 68-2-27:

50 g (11 ms)

Вибропрочность

DIN IEC 68-2-6:

20 g (10...2000 Hz)

MTTF [лет]

170

Механические данные

Подключение к процессу

G ¾ A

Материалы корпуса в контакте с изм. средой

Керамика (99,9 % Al2 O3); PTFE (тефлон); FPM (Viton); V4A / 316L / 1.4435; Характеристики поверхности: Ra < 0,4 / Rz 4

Материал

нерж. сталь V4A (1.4404); PBT (полибутилентерефталат); PC (Makrolon); PEI; EPDM/X (Santoprene); FPM (Viton)

Срок службы датчика в циклах срабатывания комм. выхода (миним.)

100 миллионов

Вес [kg]

0,303

Дисплеи / Элементы управления

Индикация

Состояние выхода	2 x светодиод красный
Функции дисплея	7-сегментный светодиодный дисплей
Измеренные значения	7-сегментный светодиодный дисплей

электрическое подключение

Электрическое подсоединение

Разъём M12; позолоченные контакты

Назначение жил кабеля при подключении

Программирование функции на выходе
(OUT1 / OUT2):
Hno = гистерезис / нормально открытый
Hnc = гистерезис / нормально закрытый
Fno = функция "окна" / нормально открытый
Fnc = функция "окна" / нормально закрытый
Комплементарные выходы:
выход 1 = Hno, выход 2 = Hnc
(одни и те же точки переключения SP / rP)

Программирование аналог. выхода (OUT2):
I = токовый выход (4...20 mA)
U = выход по напряжению (0...10 V)

Примечания

Примечания

линейность, включая гистерезис и повторяемость;
(настройка порогового значения по DIN 16086)

* при колебаниях температуры до 10 K

** в % диапазона за год

Упаковочная величина [штука]
