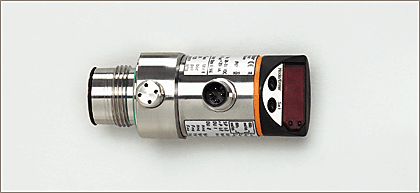

PF2953 | PF-025-REB34-MFRKG/US/ /P

  PF2953 | PF-025-REB34-MFRKG/US/ /P
Под заказТолько оптом

Цену уточняйте

  • +375 показать номер +375(44)765-55-50
  • +375(29)690-11-55

Заказ только по телефону

  • Контакты
    • Телефон:
      +375(44)765-55-50
      +375(29)690-11-55
    • Контактное лицо:
      Сергей, Владимир
    • Адрес:
      ул. Западная, д.13, каб.519, Минск, Беларусь
    • Email:
      zapros@filfar.by

Техническая спецификация в PDF

Характеристики

Комбинированный датчик давления
Электрический разъём
отсутствует застойная зона
Поворотный корпус 350°
Точка нуля и дипазон регулируются
Программируемая функция
Подключение к процессу: G ¾ A
2 выхода
OUT1 = релейный выход
OUT2 = релейный или аналог. выход
7-сегментный светодиодный дисплей
Диапазон контроля: -1,0...25 bar / -15...363 psi / -0,1...2,5 MPa

Область применения

Применение Тип давления: относительное давление
Гигиенические системы, вязкие и жидкие среды с твердыми частицами
Жидкости и газы
Диапазон давления 100 bar1450 psi10 MPa
Миним.разрывное давление 200 bar2900 psi20 MPa
Температура измеряемой среды [°C]-25...80

Электронные данные

Электрическое исполнение DC PNP/NPN
Рабочее напряжение [V]20...30 DC
Потребление тока [mA]< 60
сопротивление изоляции [MΩ] > 100 (500 V DC)
Класс защиты III
Защита от переполюсовки да

Выходы

Выход 2 выхода
OUT1 = релейный выход
OUT2 = релейный или аналог. выход
Выход 2 x NO/ NC, программируемый или 1 x NO / NC, программируемый + 1 x аналоговый (4...20 мA / 0...10 В; масштабируемый 1:4)
Номинальный ток [mA]2 x 250
Падение напряжения [V]< 2
Защита от короткого замыкания тактовый
Защита от перегрузок по току да
Частота переключения [Hz]≤ 170
Аналоговый выход 4...20 mA / 0...10 V
Наиб.нагрузка [Ω]4...20 mA: max. (UB - 10) x 50; 700 при UB = 24 V; 0...10 V: min. 2000

Диапазон измерения / настройки

Дисплей bar, psi, MPa
Диапазон контроля -1,0...25 bar-15...363 psi-0,1...2,5 MPa
Настройка параметров в пределах
Порог срабатывания выхода, SP -0,8...25,0 bar-12...363 psi-0,08...2,50 MPa
Точка сброса, rP -0,9...24,9 bar-13...362 psi-0,09...2,49 MPa
Начальная точка аналогового сигнала, ASP -1,0...18,8 bar-15...272 psi-0,10...1,88 MPa
Конечная точка аналогового сигнала, AEP 5,3...25,0 bar76...363 psi0,53...2,50 MPa
с шагом в 0,1 bar1 psi0,01 MPa
Настройка SP1 = 6,3 bar; rP1 = 5,8 bar
ASP = 0,0 bar; AEP = 25,0 bar

Точность/ погрешность

Точность/ погрешность
(в % интервала) Масштаб 1:1
Отклонение от характеристики < ± 0,6
Линейность < ± 0,5
Гистерезис < ± 0,1
Повторяемость * < ± 0,1
долговременная стабильность ** < ± 0,1
Температурные коэффициенты (TK) в диапазоне 0...80° C (в % к интервалу в 10 K)
наибольший TK коэффициент нулевой точки < ± 0,1
наибольший TK коэффициент диапазона измерений < ± 0,2

Время реакции

готовность к работе после подключения питания [s]0,2
Миним. время отклика коммутационного выхода [ms]3
затухание ренейного выхода (dAP) [s]0...4
затухание аналогового выхода (dAA) [s]0 - 0,1 - 0,5 - 2
Время реакции аналогового выхода [ms]3
Встроенный "Watchdog" да

Программное обеспечение / Программирование

Возможные опции при программировании гистерезис / фунуция "окна"; N.O.(замыкатель) / N.C.(размыкатель); изменение полярности на выходе; выходы токовый / напряжения; сглаживание выходного сигнала; калибровка отображаемых величин; дисплей может поворачиваться / отключаться; отображение единиц измерения

Условия эксплуатации

Температура окружающей среды [°C]-25...80
Температура хранения [°C]-40...100
Степень защиты IP 67

Испытания / одобрения

Электромагнитная совместимость
EN 61000-4-2 ESD:  4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение:  10 V/m
EN 61000-4-4 Bсплеск:  2 kV
EN 61000-4-6 ВЧ проводимость:  10 V
Ударопрочность
DIN IEC 68-2-27: 50 g (11 ms)
Вибропрочность
DIN IEC 68-2-6: 20 g (10...2000 Hz)
MTTF [лет]170

Механические данные

Подключение к процессу G ¾ A
Материалы корпуса в контакте с изм. средой Керамика (99,9 % Al2 O3); PTFE (тефлон); V4A / 316L / 1.4435; Характеристики поверхности: Ra < 0,4 / Rz 4
Материал нерж. сталь V4A (1.4404); PBT (полибутилентерефталат); PC (Makrolon); PEI; EPDM/X (Santoprene); FPM (Viton)
Срок службы датчика в циклах срабатывания комм. выхода (миним.) 100 миллионов
Вес [kg]0,303

Дисплеи / Элементы управления

Индикация
Состояние выхода  2 x светодиод красный
Функции дисплея  7-сегментный светодиодный дисплей
Измеренные значения  7-сегментный светодиодный дисплей

электрическое подключение

Электрическое подсоединение Разъём M12; позолоченные контакты
Назначение жил кабеля при подключении

Программирование функции на выходе
(OUT1 / OUT2):
Hno = гистерезис / нормально открытый
Hnc = гистерезис / нормально закрытый
Fno = функция "окна" / нормально открытый
Fnc = функция "окна" / нормально закрытый
Комплементарные выходы:
выход 1 = Hno, выход 2 = Hnc
(одни и те же точки переключения SP / rP)

Программирование аналог. выхода (OUT2):
I = токовый выход (4...20 mA)
U = выход по напряжению (0...10 V)

Примечания

Примечания
линейность, включая гистерезис и повторяемость;
(настройка порогового значения по DIN 16086)
* при колебаниях температуры до 10 K
** в % диапазона за год
Упаковочная величина [штука]1
