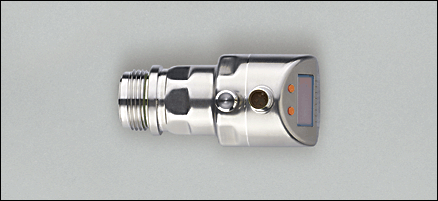

PI2789 | PI-,10BREA01-MFRKG/US/ /P

Под заказТолько оптом

Цену уточняйте

  • +375 показать номер +375(44)765-55-50
  • +375(29)690-11-55

Заказ только по телефону

  • Контакты
    • Телефон:
      +375(44)765-55-50
      +375(29)690-11-55
    • Контактное лицо:
      Сергей, Владимир
    • Адрес:
      ул. Западная, д.13, каб.519, Минск, Беларусь
    • Email:
      zapros@filfar.by

Техническая спецификация в PDF

Характеристики

Комбинированный датчик давления
Электрический разъём
Программируемая функция
отсутствует застойная зона
Подключение к процессу: G 1 A / Aseptoflex Vario
2-проводная технология соединения:
Аналоговый выход
3-проводная технология соединения:
2 выхода
OUT1 = коммутационный выход
OUT2 = коммутационный выход и аналоговый выход
4-х позиционный буквенно -цифровой дисплей
Диапазон контроля: -5,0...100,0 mbar / -2,00...40,16 inH2O

Область применения

Применение Тип давления: относительное давление
Гигиенические системы, вязкие и жидкие среды с твердыми частицами
Жидкости и газы
Диапазон давления 4000 mbar1606 inH2O
Миним.разрывное давление 30000 mbar12044 inH2O
Температура измеряемой среды [°C]-25...125 (145 max. 1h)

Электронные данные

Электрическое исполнение 2-проводные DC / 3-проводные DC PNP/NPN
Рабочее напряжение [V]20...32 DC (2L) / 18...32 DC (3L)
Потребление тока [mA]3,6...21 (2L) / < 45 (3L)
сопротивление изоляции [MΩ] > 100 (500 V DC)
Класс защиты III
Защита от переполюсовки да

Выходы

Выход 2-проводная технология соединения:
Аналоговый выход
3-проводная технология соединения:
2 выхода
OUT1 = коммутационный выход
OUT2 = коммутационный выход и аналоговый выход
Выход 1 x NO / NC программируемый + 1 x NO / NC программируемый 1 x аналоговый (4...20 / 20...4 мA, масштабируемый)
Номинальный ток [mA]250; (3L)
Падение напряжения [V]2; (3L)
Защита от короткого замыкания тактовый
Защита от перегрузок по току да
Частота переключения [Hz]--- (2L) / 125 (3L)
Аналоговый выход I: 4...20 mA (Ineg: 20...4 mA)
Наиб.нагрузка [Ω]2L: 300
3L: макс. (Ub - 10 В) / 20 mA

Диапазон измерения / настройки

Дисплей mbar, kPa, inH2O, mmWS, % der Spanne
Диапазон контроля -5,0...100,0 mbar-2,00...40,16 inH2O
Настройка параметров в пределах
Порог срабатывания выхода, SP -4,8...100,0 mbar-1,92...40,16 inH2O
Точка сброса, rP -5,0...99,8 mbar-2,00...40,08 inH2O
Начальная точка аналогового сигнала, ASP -5,0...75,0 mbar-2,00...30,12 inH2O
Конечная точка аналогового сигнала, AEP 20,0...100,0 mbar8,04...40,16 inH2O
с шагом в 0,1 mbar0,04 inH2O
Настройка SP1 = 25 mbar; rP1 = 23 mbar
SP2 = 75 mbar; rP2 = 73 mbar
ASP =0 mbar; AEP = 100 mbar

Точность/ погрешность

Точность/ погрешность
(в % интервала) Масштаб 1:1
Погрешность точки переключения < ± 0,5
Отклонение от характеристики < ± 0,5
Линейность < ± 0,25
Гистерезис < ± 0,2
Повторяемость * < ± 0,1
долговременная стабильность ** < ± 0,1
Температурные коэффициенты (TK) в диапазоне 0...70° C (в % к интервалу в 10 K)
наибольший TK коэффициент нулевой точки < ± 0,1
наибольший TK коэффициент диапазона измерений < ± 0,2

Время реакции

готовность к работе после подключения питания [s]1 (2L) / 0,5 (3L)
Миним. время отклика коммутационного выхода [ms]--- (2L) / 3 (3L)
затухание ренейного выхода (dAP) [s]0,00...30,00
затухание аналогового выхода (dAA) [s]0,01...99,99
Время нарастания переходной характеристики аналогового выхода [ms]45 (2L) / 7 (3L)
Встроенный "Watchdog" да

интерфейсы

IO-Link-Device
Способ передачи COM2 (38,4 kBaud)
IO-Link проверка 1.0
IO-Link-Device ID 259 d / 00 01 03 h
Профили нет
SIO режим да
Нужный тип порта A
Аналоговые рабочие данные 1
Бинарные рабочие данные 2
Миним.время рабочего цикла [ms]2,3

Условия эксплуатации

Температура окружающей среды [°C]-25...80
Температура хранения [°C]-40...100
Степень защиты IP 67 / IP 68 / IP 69K

Испытания / одобрения

Электромагнитная совместимость
EN 61000-4-2 ESD:  4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение:  10 V/m
EN 61000-4-4 Bсплеск:  2 kV
EN 61000-4-5 Выброс:  0,5/1 kV
EN 61000-4-6 ВЧ проводимость:  10 V
Ударопрочность
DIN IEC 68-2-27: 50 g (11 ms)
Вибропрочность
DIN IEC 68-2-6: 20 g (10...2000 Hz)
MTTF [лет]160

Механические данные

Подключение к процессу G 1 A / Aseptoflex Vario
Материалы корпуса в контакте с изм. средой Керамика (99,9 % Al2 O3); PTFE (тефлон); V4A / 316L / 1.4435; Характеристики поверхности: Ra < 0,4 / Rz 4
Материал нерж. сталь V4A (1.4404); FPM (Viton); PTFE (тефлон); PBT (полибутилентерефталат); PEI; PFA
Срок службы датчика в циклах срабатывания комм. выхода (миним.) 100 миллионов
Вес [kg]0,312

Дисплеи / Элементы управления

Индикация
Дисплей  светодиод зелёный
Состояние выхода  светодиод желтый
Функции дисплея  4-х позиционный буквенно -цифровой дисплей
Измеренные значения  4-х позиционный буквенно -цифровой дисплей

электрическое подключение

Электрическое подсоединение Разъём M12; позолоченные контакты
Назначение жил кабеля при подключении
1 2 - проводная схема подключения
2 3 - проводная схема подключения
3 Подключение для параметризации IO-Link (P = соединение через IO-Link)

Примечания

Примечания
(2L) = значение для 2-проводного подключения
(3L) = значение для 3-проводного подключения
линейность, включая гистерезис и повторяемость;
(настройка порогового значения по DIN 16086)
* при колебаниях температуры до 10 K
** в % диапазона за год
Упаковочная величина [штука]1
