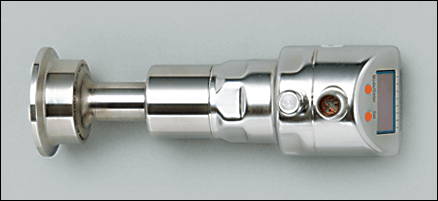

PI2207 | PI-001BREZ01-MFRKG/US/ /P
Описание
Информация для заказа
Характеристики | |||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Комбинированный датчик давления | |||||||||||||||||||||||||
| Электрический разъём | |||||||||||||||||||||||||
| Программируемая функция | |||||||||||||||||||||||||
| Membrandurchmesser: 34 mm | |||||||||||||||||||||||||
| Наполнитель для передачи давления: медицинское белое масло (подходящее для пищи, совместимость с FDA ) | |||||||||||||||||||||||||
| Подключение к процессу: Clamp DN 38 / 1½" | |||||||||||||||||||||||||
| 2-проводная технология соединения: Аналоговый выход 3-проводная технология соединения: 2 выхода OUT1 = коммутационный выход OUT2 = коммутационный выход и аналоговый выход | |||||||||||||||||||||||||
| 4-х позиционный буквенно -цифровой дисплей | |||||||||||||||||||||||||
| Диапазон контроля: -50...1000 mbar / -0,73...14,50 psi | |||||||||||||||||||||||||
Область применения | |||||||||||||||||||||||||
| Применение | Тип давления: относительное давление Гигиенические системы, вязкие и жидкие среды с твердыми частицами Жидкости и газы | ||||||||||||||||||||||||
| Диапазон давления | 10000 mbar | 145 psi | |||||||||||||||||||||||
| Миним.разрывное давление | 30000 mbar | 435 psi | |||||||||||||||||||||||
| Температура измеряемой среды [°C] | -25...200 *** / -25...160 **** | ||||||||||||||||||||||||
Электронные данные | |||||||||||||||||||||||||
| Электрическое исполнение | 2-проводные DC / 3-проводные DC PNP/NPN | ||||||||||||||||||||||||
| Рабочее напряжение [V] | 20...32 DC (2L) / 18...32 DC (3L) | ||||||||||||||||||||||||
| Потребление тока [mA] | 3,6...21 (2L) / < 45 (3L) | ||||||||||||||||||||||||
| сопротивление изоляции [MΩ] | > 100 (500 V DC) | ||||||||||||||||||||||||
| Класс защиты | III | ||||||||||||||||||||||||
| Защита от переполюсовки | да | ||||||||||||||||||||||||
Выходы | |||||||||||||||||||||||||
| Выход | 2-проводная технология соединения: Аналоговый выход 3-проводная технология соединения: 2 выхода OUT1 = коммутационный выход OUT2 = коммутационный выход и аналоговый выход | ||||||||||||||||||||||||
| Выход | 1 x NO / NC программируемый + 1 x NO / NC программируемый 1 x аналоговый (4...20 / 20...4 мA, масштабируемый) | ||||||||||||||||||||||||
| Номинальный ток [mA] | 250; (3L) | ||||||||||||||||||||||||
| Падение напряжения [V] | 2; (3L) | ||||||||||||||||||||||||
| Защита от короткого замыкания | тактовый | ||||||||||||||||||||||||
| Защита от перегрузок по току | да | ||||||||||||||||||||||||
| Частота переключения [Hz] | --- (2L) / 125 (3L) | ||||||||||||||||||||||||
| Аналоговый выход | I: 4...20 mA (Ineg: 20...4 mA) | ||||||||||||||||||||||||
| Наиб.нагрузка [Ω] | 2L: 300 3L: макс. (Ub - 10 В) / 20 mA | ||||||||||||||||||||||||
Диапазон измерения / настройки | |||||||||||||||||||||||||
| Дисплей | mbar, kPa, psi, inH2O, mWS, % der Spanne | ||||||||||||||||||||||||
| Диапазон контроля | -50...1000 mbar | -0,73...14,50 psi | |||||||||||||||||||||||
| Настройка параметров в пределах | |||||||||||||||||||||||||
| Порог срабатывания выхода, SP | -48...1000 mbar | -0,70...14,50 psi | |||||||||||||||||||||||
| Точка сброса, rP | -50...998 mbar | -0,73...14,47 psi | |||||||||||||||||||||||
| Начальная точка аналогового сигнала, ASP | -50...750 mbar | -0,73...10,88 psi | |||||||||||||||||||||||
| Конечная точка аналогового сигнала, AEP | 200...1000 mbar | 2,9...14,50 psi | |||||||||||||||||||||||
| с шагом в | 1 mbar | 0,01 psi | |||||||||||||||||||||||
| Настройка | SP1 = 250 mbar; rP1 = 230 mbar SP2 = 750 mbar; rP2 = 730 mbar ASP = 0 mbar; AEP = 1000 mbar | ||||||||||||||||||||||||
Точность/ погрешность | |||||||||||||||||||||||||
| Точность/ погрешность (в % интервала) Масштаб 1:1 | |||||||||||||||||||||||||
| Погрешность точки переключения | < ± 0,2 | ||||||||||||||||||||||||
| Отклонение от характеристики | < ± 0,2 | ||||||||||||||||||||||||
| Линейность | < ± 0,15 | ||||||||||||||||||||||||
| Гистерезис | < ± 0,15 | ||||||||||||||||||||||||
| Повторяемость * | < ± 0,1 | ||||||||||||||||||||||||
| долговременная стабильность ** | < ± 0,1 | ||||||||||||||||||||||||
| Температурные коэффициенты (TK) в диапазоне 0...200° C (в % к интервалу в 10 K) | |||||||||||||||||||||||||
| наибольший TK коэффициент нулевой точки | < ± 0,3 | ||||||||||||||||||||||||
| наибольший TK коэффициент диапазона измерений | < ± 0,15 | ||||||||||||||||||||||||
Время реакции | |||||||||||||||||||||||||
| готовность к работе после подключения питания [s] | 1 (2L) / 0,5 (3L) | ||||||||||||||||||||||||
| Миним. время отклика коммутационного выхода [ms] | --- (2L) / 3 (3L) | ||||||||||||||||||||||||
| затухание ренейного выхода (dAP) [s] | 0,00...30,00 | ||||||||||||||||||||||||
| затухание аналогового выхода (dAA) [s] | 0,01...99,99 | ||||||||||||||||||||||||
| Время нарастания переходной характеристики аналогового выхода [ms] | 45 (2L) / 7 (3L) | ||||||||||||||||||||||||
| Встроенный "Watchdog" | да | ||||||||||||||||||||||||
интерфейсы | |||||||||||||||||||||||||
| IO-Link-Device | |||||||||||||||||||||||||
| Способ передачи | COM2 (38,4 kBaud) | ||||||||||||||||||||||||
| IO-Link проверка | 1.0 | ||||||||||||||||||||||||
| Стандарт SDCI | IO-Link спецификация коммуникации, Версия 1.0, Январь 2009, номер для заказа: 10.002 | ||||||||||||||||||||||||
| IO-Link-Device ID | 106 d / 00 00 6A h | ||||||||||||||||||||||||
| Профили | нет | ||||||||||||||||||||||||
| SIO режим | да | ||||||||||||||||||||||||
| Нужный тип порта | A | ||||||||||||||||||||||||
| Аналоговые рабочие данные | 1 | ||||||||||||||||||||||||
| Бинарные рабочие данные | 2 | ||||||||||||||||||||||||
| Миним.время рабочего цикла [ms] | 2,3 | ||||||||||||||||||||||||
Условия эксплуатации | |||||||||||||||||||||||||
| Температура окружающей среды [°C] | -25...80, при макс. температуре среды 160 °C (-25...60 °C при макс. температуре среды 200 °C) | ||||||||||||||||||||||||
| Температура хранения [°C] | -25...100 | ||||||||||||||||||||||||
| Степень защиты | IP 67 / IP 68 / IP 69K | ||||||||||||||||||||||||
Испытания / одобрения | |||||||||||||||||||||||||
| Электромагнитная совместимость |
| ||||||||||||||||||||||||
| Ударопрочность |
| ||||||||||||||||||||||||
| Вибропрочность |
| ||||||||||||||||||||||||
| MTTF [лет] | 142 | ||||||||||||||||||||||||
Механические данные | |||||||||||||||||||||||||
| Подключение к процессу | Clamp DN 38 / 1½" | ||||||||||||||||||||||||
| Материалы корпуса в контакте с изм. средой | 1.4435 (V4A / 316L) | ||||||||||||||||||||||||
| Характеристика поверхности Ra / Rz в контакте со средой |
| ||||||||||||||||||||||||
| Материал | нерж.сталь (316L / 1.4404); 1.4435 (V4A / 316L); PBT (полибутилентерефталат); PEI; PFA | ||||||||||||||||||||||||
| Срок службы датчика в циклах срабатывания комм. выхода (миним.) | 10 миллионов | ||||||||||||||||||||||||
| Вес [kg] | 0,923 | ||||||||||||||||||||||||
Дисплеи / Элементы управления | |||||||||||||||||||||||||
| Индикация |
| ||||||||||||||||||||||||
электрическое подключение | |||||||||||||||||||||||||
| Электрическое подсоединение | Разъём M12; позолоченные контакты | ||||||||||||||||||||||||
Назначение жил кабеля при подключении
| |||||||||||||||||||||||||
Примечания | |||||||||||||||||||||||||
| Примечания |
| ||||||||||||||||||||||||
| Упаковочная величина [штука] | 1 | ||||||||||||||||||||||||
