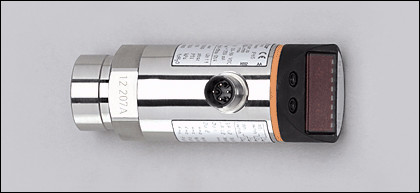

PE3029 | PE-0-1BRDR14-MFPKG/US/ /E
Описание
Информация для заказа
Характеристики | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Комбинированный датчик давления | |||||||||||
| Электрический разъём | |||||||||||
| Уплотнение измерительной ячейки: EPDM | |||||||||||
| Программируемая функция | |||||||||||
| Подключение к процессу: G ¼ I | |||||||||||
| Коммутационный выход, аналоговый выход | |||||||||||
| 4-х позиционный буквенно -цифровой дисплей | |||||||||||
| Диапазон контроля: -1000...0 mbar | |||||||||||
Область применения | |||||||||||
| Применение | Тип давления: относительное Жидкости и газы Не используется для масел | ||||||||||
| Диапазон давления [mbar] | 10000 | ||||||||||
| Миним.разрывное давление [mbar] | 30000 | ||||||||||
| Температура измеряемой среды [°C] | -25...80 | ||||||||||
Электронные данные | |||||||||||
| Электрическое исполнение | DC PNP | ||||||||||
| Рабочее напряжение [V] | 18...36 DC ¹) | ||||||||||
| Потребление тока [mA] | < 50 | ||||||||||
| сопротивление изоляции [MΩ] | > 100 (500 V DC) | ||||||||||
| Класс защиты | III | ||||||||||
| Защита от переполюсовки | да | ||||||||||
| Защита от перенапряжения [V] | до 40 V | ||||||||||
Выходы | |||||||||||
| Выход | Коммутационный выход, аналоговый выход | ||||||||||
| Выход | NO / NC программируемый; 4…20 мA или 0…10 В | ||||||||||
| Номинальный ток [mA] | 250 | ||||||||||
| Падение напряжения [V] | < 2 | ||||||||||
| Защита от короткого замыкания | тактовый | ||||||||||
| Частота переключения [Hz] | ≤ 170 | ||||||||||
| Аналоговый выход | 4...20 mA / 0...10 V | ||||||||||
| Наиб.нагрузка [Ω] | 4...20 mA: max. 500 / 0...10 V: min. 2000 | ||||||||||
Диапазон измерения / настройки | |||||||||||
| Дисплей | mbar, kPa, psi, inHg | ||||||||||
| Диапазон контроля [mbar] | -1000...0 | ||||||||||
| Настройка параметров в пределах | |||||||||||
| Порог срабатывания выхода, SP [mbar] | -990...0 | ||||||||||
| Точка сброса, rP [mbar] | -995...-5 | ||||||||||
| с шагом в [mbar] | 5 | ||||||||||
| Настройка | SP1 = -750 mbar; rP1 = -770 mbar | ||||||||||
Точность/ погрешность | |||||||||||
| Точность/ погрешность (в % интервала) | |||||||||||
| Погрешность точки переключения | < ± 0,5 | ||||||||||
| Отклонение от характеристики | < ± 0,25 (BFSL) / < ± 0,5 (LS) | ||||||||||
| Гистерезис | < ± 0,25 | ||||||||||
| Повторяемость * | < ± 0,1 | ||||||||||
| долговременная стабильность ** | < ± 0,05 | ||||||||||
| Температурные коэффициенты (TK) в диапазоне -20...80° C (в % к интервалу в 10 K) | |||||||||||
| наибольший TK коэффициент нулевой точки | 0,2 | ||||||||||
| наибольший TK коэффициент диапазона измерений | 0,2 | ||||||||||
Время реакции | |||||||||||
| готовность к работе после подключения питания [s] | 0,3 | ||||||||||
| Программируемое время задержки dS, dr [s] | 0; 0,2...50 | ||||||||||
| Время реакции аналогового выхода [ms] | < 3 | ||||||||||
| Встроенный "Watchdog" | да | ||||||||||
Программное обеспечение / Программирование | |||||||||||
| Возможные опции при программировании | Гистерезис / функция окна; NO / NC; задержка при включении, задержка при отключении; сглаживание; отображение единиц измерения; выход тока /напряжения | ||||||||||
| Настройка точки переключения | Кнопка для программирования | ||||||||||
Условия эксплуатации | |||||||||||
| Температура окружающей среды [°C] | -20...80 | ||||||||||
| Температура хранения [°C] | -40...100 | ||||||||||
| Степень защиты | IP 67 | ||||||||||
Испытания / одобрения | |||||||||||
| Электромагнитная совместимость |
| ||||||||||
| Ударопрочность |
| ||||||||||
| Вибропрочность |
| ||||||||||
| MTTF [лет] | 213 | ||||||||||
Механические данные | |||||||||||
| Подключение к процессу | G ¼ I | ||||||||||
| Материалы корпуса в контакте с изм. средой | нерж. сталь V4A (1.4404); Керамика (99,9 % Al2 O3); Уплотнение измерительной ячейки; EPDM | ||||||||||
| Материал | нерж. сталь V2A (1.4301); нерж. сталь V4A (1.4404); PC (Makrolon); PBT (полибутилентерефталат); PEI; FPM (Viton); EPDM/X (Santoprene); PTFE (тефлон) | ||||||||||
| Срок службы датчика в циклах срабатывания комм. выхода (миним.) | 100 миллионов | ||||||||||
| Вес [kg] | 0,265 | ||||||||||
Дисплеи / Элементы управления | |||||||||||
| Индикация |
| ||||||||||
электрическое подключение | |||||||||||
| Электрическое подсоединение | Разъём M12; позолоченные контакты | ||||||||||
Назначение жил кабеля при подключении
| |||||||||||
Примечания | |||||||||||
| Примечания |
| ||||||||||
| Упаковочная величина [штука] | 1 | ||||||||||
