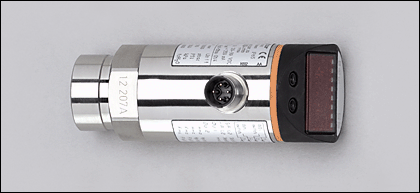

PE3002 | PE-100-SDR14-MFPKG/US/ /E

PE3002 | PE-100-SDR14-MFPKG/US/ /E, фото 2
Описание
Информация для заказа

Техническая спецификация в PDF

Характеристики

Комбинированный датчик давления
Электрический разъём
Уплотнение измерительной ячейки: EPDM
Программируемая функция
Подключение к процессу: G ¼ I
Коммутационный выход, аналоговый выход
4-х позиционный буквенно -цифровой дисплей
Диапазон контроля: 0...100 bar / 0...1450 psi / 0...10 MPa

Область применения

Применение Тип давления: относительное
Жидкости и газы
Не подходит для масел
Использование в газовой среде при давлении > 25 бар только после консультации с производителем ifm
Диапазон давления 300 bar4350 psi30 MPa
Миним.разрывное давление 650 bar9400 psi65 MPa
Температура измеряемой среды [°C]-25...80

Электронные данные

Электрическое исполнение DC PNP
Рабочее напряжение [V]18...36 DC ¹)
Потребление тока [mA]< 50
сопротивление изоляции [MΩ] > 100 (500 V DC)
Класс защиты III
Защита от переполюсовки да
Защита от перенапряжения [V]до 40 V

Выходы

Выход Коммутационный выход, аналоговый выход
Выход NO / NC программируемый; 4…20 мA или 0…10 В
Номинальный ток [mA]250
Падение напряжения [V]< 2
Защита от короткого замыкания тактовый
Частота переключения [Hz]≤ 170
Аналоговый выход 4...20 mA / 0...10 V
Наиб.нагрузка [Ω]4...20 mA: max. 500 / 0...10 V: min. 2000

Диапазон измерения / настройки

Диапазон контроля 0...100 bar0...1450 psi0...10 MPa
Настройка параметров в пределах
Порог срабатывания выхода, SP 1,0...100,0 bar20...1450 psi0,10...10,00 MPa
Точка сброса, rP 0,5...99,5 bar10...1440 psi0,05...9,95 MPa
с шагом в 0,5 bar10 psi0,05 MPa
Настройка SP1 = 25,0 bar; rP1 = 23,0 bar

Точность/ погрешность

Точность/ погрешность
(в % интервала)
Погрешность точки переключения < ± 0,5
Отклонение от характеристики < ± 0,25 (BFSL) / < ± 0,5 (LS)
Гистерезис < ± 0,25
Повторяемость * < ± 0,1
долговременная стабильность ** < ± 0,05
Температурные коэффициенты (TK) в диапазоне -20...80° C (в % к интервалу в 10 K)
наибольший TK коэффициент нулевой точки 0,2
наибольший TK коэффициент диапазона измерений 0,2

Время реакции

готовность к работе после подключения питания [s]0,3
Программируемое время задержки dS, dr [s]0; 0,2...50
Время реакции аналогового выхода [ms]< 3
Встроенный "Watchdog" да

Программное обеспечение / Программирование

Возможные опции при программировании Гистерезис / функция окна; NO / NC; задержка при включении, задержка при отключении; сглаживание; отображение единиц измерения; выход тока /напряжения

Условия эксплуатации

Температура окружающей среды [°C]-20...80
Температура хранения [°C]-40...100
Степень защиты IP 67

Испытания / одобрения

Электромагнитная совместимость
EN 61000-4-2 ESD:  4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение:  10 V/m
EN 61000-4-4 Bсплеск:  2 kV
EN 61000-4-5 Выброс:  0,5/1 kV
EN 61000-4-6 ВЧ проводимость:  10 V
Ударопрочность
DIN IEC 68-2-27: 50 g (11 ms)
Вибропрочность
DIN IEC 68-2-6: 20 g (10...2000 Hz)
MTTF [лет]213

Механические данные

Подключение к процессу G ¼ I
Материалы корпуса в контакте с изм. средой нерж. сталь V4A (1.4404); керамика; Уплотнение измерительной ячейки; EPDM
Материал нерж. сталь V2A (1.4301); нерж. сталь V4A (1.4404); PC (Makrolon); PBT (полибутилентерефталат); PEI; FPM (Viton)
Срок службы датчика в циклах срабатывания комм. выхода (миним.) 100 миллионов
Вес [kg]0,263

Дисплеи / Элементы управления

Индикация
Дисплей  3 x светодиод зелёный
Состояние выхода  светодиод желтый
Функции дисплея  4-х позиционный буквенно -цифровой дисплей
Измеренные значения  4-х позиционный буквенно -цифровой дисплей

электрическое подключение

Электрическое подсоединение Разъём M12; позолоченные контакты
Назначение жил кабеля при подключении

Примечания

Примечания
¹) по EN50178, SELV, PELV
BFSL = прямая линия наилучшего соответствия / LS = задание граничного значения
* при колебаниях температуры до 10 K
** в % от значения измерительного диапазона/ 6 месяцев
Упаковочная величина [штука]1
