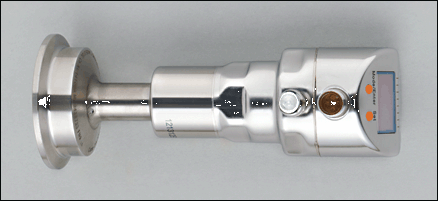

PI2305 | PI-004-REZ02-MFRKG/US/ /P

Под заказТолько оптом

Цену уточняйте

  • +375 показать номер +375(44)765-55-50
  • +375(29)690-11-55

Заказ только по телефону

  • +375(44)765-55-50
    +375(29)690-11-55
    Сергей, Владимир
    БеларусьМинскул. Западная, д.13, каб.519

Техническая спецификация в PDF

Характеристики

Комбинированный датчик давления
Электрический разъём
Программируемая функция
Membrandurchmesser: 47,5 mm
Наполнитель для передачи давления: медицинское белое масло (подходящее для пищи, совместимость с FDA )
Подключение к процессу: Clamp DN 51 / 2"
2-проводная технология соединения:
Аналоговый выход
3-проводная технология соединения:
2 выхода
OUT1 = коммутационный выход
OUT2 = коммутационный выход и аналоговый выход
4-х позиционный буквенно -цифровой дисплей
Диапазон контроля: -1,000...4,000 bar / -14,50...58,00 psi / -100,0...400,0 kPa

Область применения

Применение Тип давления: относительное давление
Гигиенические системы, вязкие и жидкие среды с твердыми частицами
Жидкости и газы
Диапазон давления 30 bar435 psi3000 kPa
Миним.разрывное давление 50 bar725 psi5000 kPa
Температура измеряемой среды [°C]-25...200 *** / -25...160 ****

Электронные данные

Электрическое исполнение 2-проводные DC / 3-проводные DC PNP/NPN
Рабочее напряжение [V]20...32 DC (2L) / 18...32 DC (3L)
Потребление тока [mA]3,6...21 (2L) / < 45 (3L)
сопротивление изоляции [MΩ] > 100 (500 V DC)
Класс защиты III
Защита от переполюсовки да

Выходы

Выход 2-проводная технология соединения:
Аналоговый выход
3-проводная технология соединения:
2 выхода
OUT1 = коммутационный выход
OUT2 = коммутационный выход и аналоговый выход
Выход 1 x NO / NC программируемый + 1 x NO / NC программируемый 1 x аналоговый (4...20 / 20...4 мA, масштабируемый)
Номинальный ток [mA]250; (3L)
Падение напряжения [V]2; (3L)
Защита от короткого замыкания тактовый
Защита от перегрузок по току да
Частота переключения [Hz]--- (2L) / 125 (3L)
Аналоговый выход I: 4...20 mA (Ineg: 20...4 mA)
Наиб.нагрузка [Ω]2L: 300
3L: макс. (Ub - 10 В) / 20 mA

Диапазон измерения / настройки

Дисплей bar, psi, kPa, % der Spanne
Диапазон контроля -1,000...4,000 bar-14,50...58,00 psi-100,0...400,0 kPa
Настройка параметров в пределах
Порог срабатывания выхода, SP -0,990...4,000 bar-14,35...58,00 psi-99,0...400,0 kPa
Точка сброса, rP -1,000...3,990 bar-14,50...57,85 psi-100...399,0 kPa
Начальная точка аналогового сигнала, ASP -1,000...3,000 bar-14,50...43,50 psi-100,0...300,0 kPa
Конечная точка аналогового сигнала, AEP 0,000...4,000 bar0,00...58,00 psi0,0...400,0 kPa
с шагом в 0,005 bar0,05 psi0,5 kPa
Настройка SP1 = 1,000 bar; rP1 = 0,920 bar
SP2 = 3,000 bar; rP2 = 2,920 bar
ASP = 0,000 bar; AEP = 4,000 bar

Точность/ погрешность

Точность/ погрешность
(в % интервала) Масштаб 1:1
Погрешность точки переключения < ± 0,2
Отклонение от характеристики < ± 0,2
Линейность < ± 0,15
Гистерезис < ± 0,15
Повторяемость * < ± 0,1
долговременная стабильность ** < ± 0,1
Температурные коэффициенты (TK) в диапазоне 0...200° C (в % к интервалу в 10 K)
наибольший TK коэффициент нулевой точки < ± 0,2
наибольший TK коэффициент диапазона измерений < ± 0,15

Время реакции

готовность к работе после подключения питания [s]1 (2L) / 0,5 (3L)
Миним. время отклика коммутационного выхода [ms]--- (2L) / 3 (3L)
затухание ренейного выхода (dAP) [s]0,00...30,00
затухание аналогового выхода (dAA) [s]0,01...99,99
Время нарастания переходной характеристики аналогового выхода [ms]45 (2L) / 7 (3L)
Встроенный "Watchdog" да

интерфейсы

IO-Link-Device
Способ передачи COM2 (38,4 kBaud)
IO-Link проверка 1.0
Стандарт SDCI IO-Link спецификация коммуникации, Версия 1.0, Январь 2009, номер для заказа: 10.002
IO-Link-Device ID 104 d / 00 00 68 h
Профили нет
SIO режим да
Нужный тип порта A
Аналоговые рабочие данные 1
Бинарные рабочие данные 2
Миним.время рабочего цикла [ms]2,3

Условия эксплуатации

Температура окружающей среды [°C]-25...80, при макс. температуре среды 160 °C (-25...60 °C при макс. температуре среды 200 °C)
Температура хранения [°C]-25...100
Степень защиты IP 67 / IP 68 / IP 69K

Испытания / одобрения

Электромагнитная совместимость
DIN EN 61000-6-2
DIN EN 61000-6-3
Ударопрочность
DIN EN 60068-2-27 50 g (11 ms)
Вибропрочность
DIN EN 60068-2-6 20 g (10...2000 Hz)
MTTF [лет]149

Механические данные

Подключение к процессу Clamp DN 51 / 2"
Материалы корпуса в контакте с изм. средой 1.4435 (V4A / 316L)
Характеристика поверхности Ra / Rz в контакте со средой
< 0,38 / -
Материал нерж.сталь (316L / 1.4404); 1.4435 (V4A / 316L); PBT (полибутилентерефталат); PEI; PFA
Срок службы датчика в циклах срабатывания комм. выхода (миним.) 10 миллионов
Вес [kg]1,06

Дисплеи / Элементы управления

Индикация
Дисплей  светодиод зелёный
Состояние выхода  светодиод желтый
Функции дисплея  4-х позиционный буквенно -цифровой дисплей
Измеренные значения  4-х позиционный буквенно -цифровой дисплей

электрическое подключение

Электрическое подсоединение Разъём M12; позолоченные контакты
Назначение жил кабеля при подключении
Цвета жил
BKчёрный
BNкоричневый
BUсиний
WHбелый
(2L)= OUT: 4...20 мA / 20...4 мA
(3L)= OUT1: коммутационный выход или IO-Link
(3L)= OUT2: коммутационный выход / 4...20 мA / 20...4 мA
Цвета в соответствии с DIN EN 60947-5-2

Примечания

Примечания
(2L) = значение для 2-проводного подключения
(3L) = значение для 3-проводного подключения
линейность, включая гистерезис и повторяемость;
(настройка порогового значения по DIN 16086)
* при колебаниях температуры до 10 K
** в % диапазона за год
*** при макс. температуре окружающей среды 65 °C
**** при макс. температуре окуржающей среды 80 °C
1) В зависимости от смазки, уплотнения и оценки давления
Упаковочная величина [штука]1
