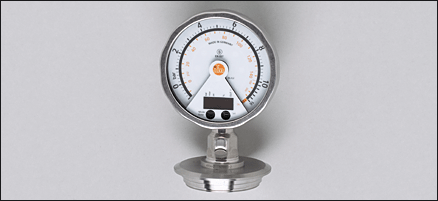

PH4004 | PH-010-REA01-MFRKG/US/ /P
Описание
Информация для заказа
Характеристики | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Электронный датчик давления с аналоговым дисплеем | ||||||||||||||
| Электрический разъём | ||||||||||||||
| DN40 (1,5"), D = 68 | ||||||||||||||
| подходит для всех стандартных CIP- и SIP-процессов | ||||||||||||||
| Аналоговый дисплей с поворотом от 0...350° | ||||||||||||||
| разрешение 0,25% | ||||||||||||||
| Указатель не отображается, когда устройство отключено | ||||||||||||||
| Подключение к процессу: Varivent тип N | ||||||||||||||
| 2 Выхода OUT1 = Переключение на выходе OUT2 = Аналоговый выход | ||||||||||||||
| Аналоговый дисплей, 4-позиционный буквенно - цифровой дисплей | ||||||||||||||
| Диапазон контроля: -1,00...10,00 bar / -14,5...145,0 psi | ||||||||||||||
Область применения | ||||||||||||||
| Применение | Тип давления: относительное давление Гигиенические системы, вязкие и жидкие среды с твердыми частицами Жидкости и газы | |||||||||||||
| Диапазон давления | 50 bar | 725 psi | ||||||||||||
| Миним.разрывное давление | 150 bar | 2175 psi | ||||||||||||
| Температура измеряемой среды [°C] | -25...125 (145 max. 1h) | |||||||||||||
Электронные данные | ||||||||||||||
| Электрическое исполнение | DC PNP/NPN | |||||||||||||
| Рабочее напряжение [V] | 18...32 DC | |||||||||||||
| Потребление тока [mA] | > 70 (24 V) | |||||||||||||
| сопротивление изоляции [MΩ] | > 100 (500 V DC) | |||||||||||||
| Класс защиты | III | |||||||||||||
| Защита от переполюсовки | да | |||||||||||||
Выходы | ||||||||||||||
| Выход | 2 Выхода OUT1 = Переключение на выходе OUT2 = Аналоговый выход | |||||||||||||
| Выход | 1 программируемый выход (NO / NC) + 1 аналоговый (4...20 / 20...4 мA, масштабируемый) | |||||||||||||
| Номинальный ток [mA] | 250 | |||||||||||||
| Падение напряжения [V] | < 2 | |||||||||||||
| Защита от короткого замыкания | тактовый | |||||||||||||
| Защита от перегрузок по току | да | |||||||||||||
| Частота переключения [Hz] | 50 | |||||||||||||
| Аналоговый выход | I: 4...20 mA (Ineg: 20...4 mA) | |||||||||||||
| Наиб.нагрузка [Ω] | I / Ineg: max. (Ub - 10 V) x 50 | |||||||||||||
Диапазон измерения / настройки | ||||||||||||||
| Диапазон контроля | -1,00...10,00 bar | -14,5...145,0 psi | ||||||||||||
| Настройка параметров в пределах | ||||||||||||||
| Порог срабатывания выхода, SP | -0,98...16,00 bar | -14,2...232,0 psi | ||||||||||||
| Точка сброса, rP | -1,00...15,98 bar | -14,5...231,8 psi | ||||||||||||
| Начальная точка аналогового сигнала, ASP | -1,00...13,50 bar | -14,5...195,7 psi | ||||||||||||
| Конечная точка аналогового сигнала, AEP | 1,50...16,00 bar | 21,8..232,0 psi | ||||||||||||
| с шагом в | 0,01 bar | 0,1 psi | ||||||||||||
Точность/ погрешность | ||||||||||||||
| Точность/ погрешность (в % интервала) Масштаб 1:1 | ||||||||||||||
| Погрешность точки переключения | < ± 0,2 | |||||||||||||
| Отклонение от характеристики | < ± 0,2 | |||||||||||||
| Линейность | < ± 0,15 | |||||||||||||
| Гистерезис | < ± 0,15 | |||||||||||||
| Повторяемость * | < ± 0,1 | |||||||||||||
| долговременная стабильность ** | < ± 0,1 | |||||||||||||
| Температурные коэффициенты (TK) в диапазоне 0...70° C (в % к интервалу в 10 K) | ||||||||||||||
| наибольший TK коэффициент нулевой точки | < ± 0,05 | |||||||||||||
| наибольший TK коэффициент диапазона измерений | < ± 0,15 | |||||||||||||
Время реакции | ||||||||||||||
| готовность к работе после подключения питания [s] | 6 | |||||||||||||
| Миним. время отклика коммутационного выхода [ms] | 10 | |||||||||||||
| затухание ренейного выхода (dAP) [s] | 0,01...30 | |||||||||||||
| затухание аналогового выхода (dAA) [s] | 0,01...30 | |||||||||||||
| Время нарастания переходной характеристики аналогового выхода [ms] | 25 | |||||||||||||
| Встроенный "Watchdog" | да | |||||||||||||
Условия эксплуатации | ||||||||||||||
| Температура окружающей среды [°C] | -25...80 | |||||||||||||
| Температура хранения [°C] | -40...100 | |||||||||||||
| Степень защиты | IP 67 / IP 69K | |||||||||||||
Испытания / одобрения | ||||||||||||||
| Электромагнитная совместимость |
| |||||||||||||
| Ударопрочность |
| |||||||||||||
| Вибропрочность |
| |||||||||||||
Механические данные | ||||||||||||||
| Подключение к процессу | Varivent тип N | |||||||||||||
| Материалы корпуса в контакте с изм. средой | Керамика (99,9 % Al2 O3); PTFE (тефлон); V4A / 316L / 1.4435; Характеристики поверхности: Ra < 0,4 / Rz 4 | |||||||||||||
| Материал | нерж. сталь V4A (1.4404); PA (полиамид); FPM (Viton); PTFE (тефлон); Смотровое стекло: ламинированное безопасное стекло 4 mm | |||||||||||||
| Срок службы датчика в циклах срабатывания комм. выхода (миним.) | 100 миллионов | |||||||||||||
| Вес [kg] | 1,02 | |||||||||||||
Дисплеи / Элементы управления | ||||||||||||||
| Индикация |
| |||||||||||||
| Расширенный диапазон отображения (макс.) | 16 bar | 232 psi | ||||||||||||
электрическое подключение | ||||||||||||||
| Электрическое подсоединение | Разъём M12; позолоченные контакты | |||||||||||||
Назначение жил кабеля при подключении
| ||||||||||||||
Примечания | ||||||||||||||
| Примечания |
| |||||||||||||
| Упаковочная величина [штука] | 1 | |||||||||||||
