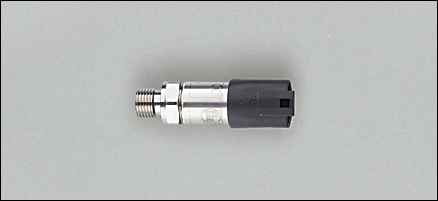

PU5701 | PU-250-SEG14-B-DVG/DE
Описание
Информация для заказа
Характеристики | |||||||
|---|---|---|---|---|---|---|---|
| Электронный датчик давления | |||||||
| для подвижной техники | |||||||
| Разъём "DEUTSCH" DT04-3P | |||||||
| Соответствует стандарту E1 | |||||||
| Подключение к процессу: G ¼ A (в соответствии с DIN EN ISO 1179-2) | |||||||
| Аналоговый выход | |||||||
| Диапазон контроля: 0...250 bar | |||||||
Область применения | |||||||
| Применение | Druckart: Relativdruck Medien der Fluidgruppe 2 gemäß der Druckgeräterichtlinie, Medien der Fluidgruppe 1 auf Anfrage | ||||||
| Диапазон давления [bar] | 625 (статически) | ||||||
| Миним.разрывное давление [bar] | 1200 | ||||||
| Устойчивость к вакууму [мбар] | -1000 | ||||||
| Температура измеряемой среды [°C] | -40...125 | ||||||
Электронные данные | |||||||
| Электрическое исполнение | DC | ||||||
| Рабочее напряжение [V] | 16...32 DC | ||||||
| Потребление тока [mA] | < 12 | ||||||
| сопротивление изоляции [MΩ] | > 100 (500 V DC) | ||||||
| Класс защиты | III | ||||||
| Защита от переполюсовки | да | ||||||
Выходы | |||||||
| Выход | Аналоговый выход | ||||||
| Выход | 0...10 В аналоговый | ||||||
| Защита от короткого замыкания | да | ||||||
| Защита от перегрузок по току | да | ||||||
| Мин. сопротивление нагрузки [Ω] | 2000 | ||||||
Диапазон измерения / настройки | |||||||
| Диапазон контроля [bar] | 0...250 | ||||||
Точность/ погрешность | |||||||
| Точность/ погрешность (в % интервала) | |||||||
| Отклонение от характеристики | < ± 0,8 | ||||||
| Линейность | < ± 0,25 (BFSL) / < ± 0,5 (LS) | ||||||
| Гистерезис | < ± 0,2 | ||||||
| Повторяемость * | < ± 0,05 | ||||||
| долговременная стабильность ** | < ± 0,1 | ||||||
| Температурные коэффициенты (TK) в диапазоне -40...125° C (в % к интервалу в 10 K) | |||||||
| наибольший TK коэффициент нулевой точки | < ± 0,1 (0...80 °C); < ± 0,2 (-40...0 °C / 80...125 °C) | ||||||
| наибольший TK коэффициент диапазона измерений | < ± 0,1 (0...80 °C); < ± 0,2 (-40...0 °C / 80...125 °C) | ||||||
Время реакции | |||||||
| Время нарастания переходной характеристики аналогового выхода [ms] | 2 | ||||||
Условия эксплуатации | |||||||
| Температура окружающей среды [°C] | -40...100 | ||||||
| Температура хранения [°C] | -40...100 | ||||||
| Степень защиты | IP 67 / IP 69K | ||||||
Испытания / одобрения | |||||||
| Директива по оборудованию под давлением | Хорошая инженерно-техническая практика | ||||||
| Электромагнитная совместимость |
| ||||||
| Ударопрочность |
| ||||||
| Вибропрочность |
| ||||||
| MTTF [лет] | 640 | ||||||
Механические данные | |||||||
| Подключение к процессу | G ¼ A (в соответствии с DIN EN ISO 1179-2) | ||||||
| Уплотнение присоединения к процессу | HNBR (по DIN 3869) | ||||||
| Материалы корпуса в контакте с изм. средой | 1.4542 (17-4 PH / 630)² | ||||||
| Материал | 1.4542 (17-4 PH / 630)²; нерж.сталь (316L / 1.4404); PPS | ||||||
| Мин. кол-во циклов | 60 миллионов в течение срока службы (при 1.2 раза номинального давления) | ||||||
| Момент затяжки [Nm] |
| ||||||
| Встроенный ограничитель | да | ||||||
| Вес [kg] | 0,061 | ||||||
электрическое подключение | |||||||
| Электрическое подсоединение | Разъём "DEUTSCH" DT04-3P | ||||||
| Макс. длина проводки [m] | 30 | ||||||
Назначение жил кабеля при подключении
| |||||||
Примечания | |||||||
| Примечания |
| ||||||
| Упаковочная величина [штука] | 1 | ||||||
