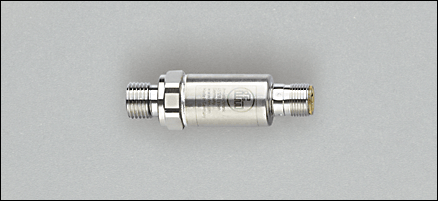

PU5403 | PU-025-SEG14-B-DVG/US/ /W
Описание
Информация для заказа
Характеристики | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Электронный датчик давления | ||||||||||||||||
| для общепромышленного применения | ||||||||||||||||
| Подключение к процессу: G ¼ A (в соответствии с DIN EN ISO 1179-2) | ||||||||||||||||
| Аналоговый выход | ||||||||||||||||
| Диапазон контроля: 0...25 bar | ||||||||||||||||
Область применения | ||||||||||||||||
| Применение | Druckart: Relativdruck Medien der Fluidgruppe 2 gemäß der Druckgeräterichtlinie, Medien der Fluidgruppe 1 auf Anfrage | |||||||||||||||
| Диапазон давления [bar] | 65 (статически) | |||||||||||||||
| Миним.разрывное давление [bar] | 600 | |||||||||||||||
| Устойчивость к вакууму [мбар] | -1000 | |||||||||||||||
| Температура измеряемой среды [°C] | -40...90 | |||||||||||||||
Электронные данные | ||||||||||||||||
| Электрическое исполнение | DC | |||||||||||||||
| Рабочее напряжение [V] | 16...36 DC | |||||||||||||||
| Потребление тока [mA] | < 12 | |||||||||||||||
| сопротивление изоляции [MΩ] | > 100 (500 V DC) | |||||||||||||||
| Класс защиты | III | |||||||||||||||
| Защита от переполюсовки | да | |||||||||||||||
Выходы | ||||||||||||||||
| Выход | Аналоговый выход | |||||||||||||||
| Выход | 0...10 В аналоговый | |||||||||||||||
| Защита от короткого замыкания | да | |||||||||||||||
| Защита от перегрузок по току | да | |||||||||||||||
| Мин. сопротивление нагрузки [Ω] | 2000 | |||||||||||||||
Диапазон измерения / настройки | ||||||||||||||||
| Диапазон контроля [bar] | 0...25 | |||||||||||||||
Точность/ погрешность | ||||||||||||||||
| Точность/ погрешность (в % интервала) | ||||||||||||||||
| Отклонение от характеристики | < ± 0,5 | |||||||||||||||
| Линейность | < ± 0,1 (BFSL) / < ± 0,2 (LS) | |||||||||||||||
| Гистерезис | < ± 0,2 | |||||||||||||||
| Повторяемость * | < ± 0,05 | |||||||||||||||
| долговременная стабильность ** | < ± 0,1 | |||||||||||||||
| Температурные коэффициенты (TK) в диапазоне -40...90° C (в % к интервалу в 10 K) | ||||||||||||||||
| Наибольший темпер. коэффициент нулевой точки + диапазона измерения | < ± 0,1 (-25...90 °C) / < ± 0,2 (-40...-25 °C) | |||||||||||||||
Время реакции | ||||||||||||||||
| Время нарастания переходной характеристики аналогового выхода [ms] | 1 | |||||||||||||||
Условия эксплуатации | ||||||||||||||||
| Температура окружающей среды [°C] | -40...90 | |||||||||||||||
| Температура хранения [°C] | -40...100 | |||||||||||||||
| Степень защиты | IP 67 / IP 69K | |||||||||||||||
Испытания / одобрения | ||||||||||||||||
| Директива по оборудованию под давлением | Хорошая инженерно-техническая практика | |||||||||||||||
| Электромагнитная совместимость |
| |||||||||||||||
| Ударопрочность |
| |||||||||||||||
| Вибропрочность |
| |||||||||||||||
Механические данные | ||||||||||||||||
| Подключение к процессу | G ¼ A (в соответствии с DIN EN ISO 1179-2) | |||||||||||||||
| Уплотнение присоединения к процессу | FKM (по DIN 3869) | |||||||||||||||
| Материалы корпуса в контакте с изм. средой | 1.4542 (17-4 PH / 630)² | |||||||||||||||
| Материал | 1.4542 (17-4 PH / 630)²; нерж.сталь (316L / 1.4404); PEI | |||||||||||||||
| Мин. кол-во циклов | 60 миллионов в течение срока службы (при 1.2 раза номинального давления) | |||||||||||||||
| Момент затяжки [Nm] |
| |||||||||||||||
| Встроенный ограничитель | нет | |||||||||||||||
| Вес [kg] | 0,055 | |||||||||||||||
электрическое подключение | ||||||||||||||||
| Электрическое подсоединение | Разъём M12 | |||||||||||||||
Назначение жил кабеля при подключении
| ||||||||||||||||
Примечания | ||||||||||||||||
| Примечания |
| |||||||||||||||
| Упаковочная величина [штука] | 1 | |||||||||||||||
