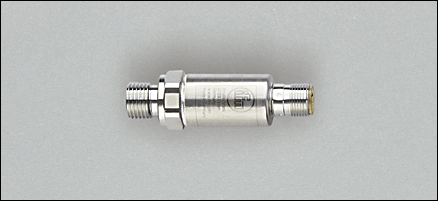

PU5404 | PU-010-SEG14-B-DVG/US/ /W

PU5404 | PU-010-SEG14-B-DVG/US/ /W, фото 2
Описание
Информация для заказа

Техническая спецификация в PDF

Характеристики

Электронный датчик давления
для общепромышленного применения
Подключение к процессу: G ¼ A (в соответствии с DIN EN ISO 1179-2)
Аналоговый выход
Диапазон контроля: 0...10 bar

Область применения

Применение Druckart: Relativdruck
Medien der Fluidgruppe 2 gemäß der Druckgeräterichtlinie,
Medien der Fluidgruppe 1 auf Anfrage
Диапазон давления [bar]25 (статически)
Миним.разрывное давление [bar]300
Устойчивость к вакууму [мбар]-1000
Температура измеряемой среды [°C]-40...90

Электронные данные

Электрическое исполнение DC
Рабочее напряжение [V]16...36 DC
Потребление тока [mA]< 12
сопротивление изоляции [MΩ] > 100 (500 V DC)
Класс защиты III
Защита от переполюсовки да

Выходы

Выход Аналоговый выход
Выход 0...10 В аналоговый
Защита от короткого замыкания да
Защита от перегрузок по току да
Мин. сопротивление нагрузки [Ω]2000

Диапазон измерения / настройки

Диапазон контроля [bar]0...10

Точность/ погрешность

Точность/ погрешность
(в % интервала)
Отклонение от характеристики < ± 0,5
Линейность < ± 0,1 (BFSL) / < ± 0,2 (LS)
Гистерезис < ± 0,2
Повторяемость * < ± 0,05
долговременная стабильность ** < ± 0,1
Температурные коэффициенты (TK) в диапазоне -40...90° C (в % к интервалу в 10 K)
Наибольший темпер. коэффициент нулевой точки + диапазона измерения < ± 0,1 (-25...90 °C) / < ± 0,2 (-40...-25 °C)

Время реакции

Время нарастания переходной характеристики аналогового выхода [ms]1

Условия эксплуатации

Температура окружающей среды [°C]-40...90
Температура хранения [°C]-40...100
Степень защиты IP 67 / IP 69K

Испытания / одобрения

Директива по оборудованию под давлением Хорошая инженерно-техническая практика
Электромагнитная совместимость
DIN EN 61000-6-2
DIN EN 61000-6-3
Ударопрочность
DIN EN 60068-2-27 50 g (11 ms)
Вибропрочность
DIN EN 60068-2-6 20 g (10...2000 Hz)
MTTF [лет]762

Механические данные

Подключение к процессу G ¼ A (в соответствии с DIN EN ISO 1179-2)
Уплотнение присоединения к процессу FKM (по DIN 3869)
Материалы корпуса в контакте с изм. средой 1.4542 (17-4 PH / 630)²
Материал 1.4542 (17-4 PH / 630)²; нерж.сталь (316L / 1.4404); PEI
Мин. кол-во циклов 60 миллионов в течение срока службы (при 1.2 раза номинального давления)
Момент затяжки [Nm]
25...35 (рекомендуемый момент затяжки¹)
Встроенный ограничитель нет
Вес [kg]0,056

электрическое подключение

Электрическое подсоединение Разъём M12
Назначение жил кабеля при подключении
Цвета жил
BNкоричневый
BUсиний
WHбелый
OUT: 0...10 V
Цвета в соответствии с DIN EN 60947-5-2

Примечания

Примечания
inkl. Einschraubdrift, Nullpunkt- und Spannenfehler, Nichtlinearität, Hysterese
* при колебаниях температуры до 10 K
** в % разнице /6 месяцев
¹) В зависимости от смазки, уплотнения и оценки давления
²) Eigenschaften ähnlich V2A (z. B. 1.4301) jedoch höhere Festigkeit.
BFSL = прямая линия наилучшего соответствия / LS = задание граничного значения
Упаковочная величина [штука]1
