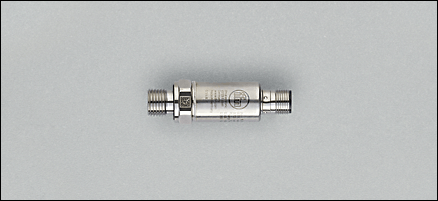

PV7004 | PV-010-REG14-UFRVG/US/ /
Описание
Информация для заказа
Характеристики | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Электронный датчик давления | |||||||||||||||||||
| для общепромышленного применения | |||||||||||||||||||
| Messelement: metallische Dünnfilmzelle | |||||||||||||||||||
| Подключение к процессу: G ¼ A / M5 I (в соответствии с DIN EN ISO 1179-2) | |||||||||||||||||||
| 2 Ausgänge OUT1 = Schaltausgang, IO-Link OUT2 = Schaltausgang | |||||||||||||||||||
| Диапазон контроля: -1,0...10 bar | |||||||||||||||||||
Область применения | |||||||||||||||||||
| Применение | Druckart: Relativdruck Medien der Fluidgruppe 2 gemäß der Druckgeräterichtlinie, Medien der Fluidgruppe 1 auf Anfrage | ||||||||||||||||||
| Диапазон давления [bar] | 25 (статически) | ||||||||||||||||||
| Миним.разрывное давление [bar] | 300 | ||||||||||||||||||
| Устойчивость к вакууму [мбар] | -1000 | ||||||||||||||||||
| Температура измеряемой среды [°C] | -40...90 | ||||||||||||||||||
Электронные данные | |||||||||||||||||||
| Электрическое исполнение | DC PNP/NPN | ||||||||||||||||||
| Рабочее напряжение [V] | 18...30 DC | ||||||||||||||||||
| Потребление тока [mA] | ≤ 15 | ||||||||||||||||||
| сопротивление изоляции [MΩ] | > 100 (500 V DC) | ||||||||||||||||||
| Класс защиты | III | ||||||||||||||||||
| Защита от переполюсовки | да | ||||||||||||||||||
Выходы | |||||||||||||||||||
| Выход | 2 Ausgänge OUT1 = Schaltausgang, IO-Link OUT2 = Schaltausgang | ||||||||||||||||||
| Выход | 2 x NO / NC, программируемый | ||||||||||||||||||
| Номинальный ток [mA] | 100 | ||||||||||||||||||
| Падение напряжения [V] | < 2 | ||||||||||||||||||
| Защита от короткого замыкания | тактовый | ||||||||||||||||||
| Защита от перегрузок по току | да | ||||||||||||||||||
| Частота переключения [Hz] | ≤ 170 | ||||||||||||||||||
Диапазон измерения / настройки | |||||||||||||||||||
| Диапазон контроля [bar] | -1,0...10 | ||||||||||||||||||
| Настройка параметров в пределах | |||||||||||||||||||
| Порог срабатывания выхода, SP [bar] | -0,9...10 | ||||||||||||||||||
| Точка сброса, rP [bar] | -0,95...9,95 | ||||||||||||||||||
| с шагом в [bar] | 0,005 | ||||||||||||||||||
| Настройка | SP1 = 2,5 bar; rP1 = 2,3 bar; ou1 = Hno; SP2 = 7,5 bar; rP2 = 7,3 bar; ou2 = Hno; dS1/dS2 = 0 ms; dr1/dr2 = 0 ms; coF = 0 %; P-n = PnP; dAP= 60 ms | ||||||||||||||||||
Точность/ погрешность | |||||||||||||||||||
| Точность/ погрешность (в % интервала) | |||||||||||||||||||
| Погрешность точки переключения | < ± 0,5 (nach DIN EN 61298-2) | ||||||||||||||||||
| Отклонение от характеристики | < ± 0,5 (nach DIN EN 61298-2) | ||||||||||||||||||
| Линейность | < ± 0,1 (BFSL) / < ± 0,2 (LS) | ||||||||||||||||||
| Гистерезис | < ± 0,2 | ||||||||||||||||||
| Повторяемость * | < ± 0,05 | ||||||||||||||||||
| долговременная стабильность ** | < ± 0,1 | ||||||||||||||||||
| Температурные коэффициенты (TK) в диапазоне -40...90° C (в % к интервалу в 10 K) | |||||||||||||||||||
| наибольший TK коэффициент нулевой точки | < 0,1 (-25...90 °C) / < 0,2 (-40...-25 °C) | ||||||||||||||||||
| наибольший TK коэффициент диапазона измерений | < 0,1 (-25...90 °C) / < 0,2 (-40...-25 °C) | ||||||||||||||||||
Время реакции | |||||||||||||||||||
| готовность к работе после подключения питания [s] | < 0,3 | ||||||||||||||||||
| Миним. время отклика коммутационного выхода [ms] | < 3 | ||||||||||||||||||
Программное обеспечение / Программирование | |||||||||||||||||||
| Возможные опции при программировании | Hysterese / Fenster; Schließer / Öffner; Schaltlogik; Schalt-, Rückschaltverzögerung; Dämpfung | ||||||||||||||||||
интерфейсы | |||||||||||||||||||
| IO-Link-Device | |||||||||||||||||||
| Способ передачи | COM2 (38,4 kBaud) | ||||||||||||||||||
| IO-Link проверка | 1.1 | ||||||||||||||||||
| Стандарт SDCI | IEC 61131-9 | ||||||||||||||||||
| IO-Link-Device ID | 713 d / 00 02 c9 h | ||||||||||||||||||
| Профили | Smart Sensor: Process Data Variable; Device Identification; Device Diagnosis | ||||||||||||||||||
| SIO режим | да | ||||||||||||||||||
| Нужный тип порта | A | ||||||||||||||||||
| Аналоговые рабочие данные | 2 | ||||||||||||||||||
| Бинарные рабочие данные | 2 | ||||||||||||||||||
| Миним.время рабочего цикла [ms] | 5 | ||||||||||||||||||
Условия эксплуатации | |||||||||||||||||||
| Температура окружающей среды [°C] | -40...90 | ||||||||||||||||||
| Температура хранения [°C] | -40...100 | ||||||||||||||||||
| Степень защиты | IP 67 / IP 69K | ||||||||||||||||||
Испытания / одобрения | |||||||||||||||||||
| Директива по оборудованию под давлением | Хорошая инженерно-техническая практика | ||||||||||||||||||
| Электромагнитная совместимость | DIN EN 61326-1 | ||||||||||||||||||
| Ударопрочность |
| ||||||||||||||||||
| Вибропрочность |
| ||||||||||||||||||
| MTTF [лет] | 667,77 | ||||||||||||||||||
Механические данные | |||||||||||||||||||
| Подключение к процессу | G ¼ A / M5 I (в соответствии с DIN EN ISO 1179-2) | ||||||||||||||||||
| Уплотнение присоединения к процессу | FKM (по DIN 3869) | ||||||||||||||||||
| Материалы корпуса в контакте с изм. средой | 1.4305 (V2A / 303); 1.4542 (17-4 PH / 630)² | ||||||||||||||||||
| Материал | 1.4542 (17-4 PH / 630)²; нерж.сталь (316L / 1.4404); PEI | ||||||||||||||||||
| Мин. кол-во циклов | 60 миллионов в течение срока службы (при 1.2 раза номинального давления) | ||||||||||||||||||
| Момент затяжки [Nm] |
| ||||||||||||||||||
| Встроенный ограничитель | да | ||||||||||||||||||
| Вес [kg] | 0,06 | ||||||||||||||||||
электрическое подключение | |||||||||||||||||||
| Электрическое подсоединение | Разъём M12 | ||||||||||||||||||
Назначение жил кабеля при подключении
| |||||||||||||||||||
Примечания | |||||||||||||||||||
| Примечания |
| ||||||||||||||||||
| Упаковочная величина [штука] | 1 | ||||||||||||||||||
Характеристики
