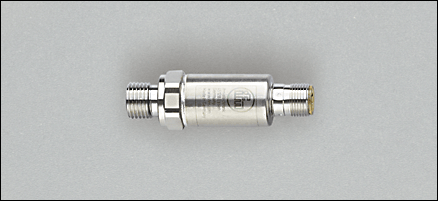

PT5560 | PT-600-SEG14-A-ZVG/US

PT5560 | PT-600-SEG14-A-ZVG/US, фото 2
Описание
Информация для заказа

Техническая спецификация в PDF

Характеристики

Электронный датчик давления
Разъём M12
для подвижной техники
Соответствует стандарту E1
Подключение к процессу: G ¼ A (в соответствии с DIN EN ISO 1179-2)
Аналоговый выход
Диапазон контроля: 0...600 bar

Область применения

Применение Druckart: Relativdruck
Medien der Fluidgruppe 2 gemäß der Druckgeräterichtlinie,
Medien der Fluidgruppe 1 auf Anfrage
Диапазон давления [bar]1500 (статически)
Миним.разрывное давление [bar]2500
Устойчивость к вакууму [мбар]-1000
Температура измеряемой среды [°C]-40...125

Электронные данные

Электрическое исполнение DC
Рабочее напряжение [V]8...32 DC
сопротивление изоляции [MΩ] > 100 (500 V DC)
Класс защиты III
Защита от переполюсовки да

Выходы

Выход Аналоговый выход
Выход 4...20 мA аналоговый
Защита от короткого замыкания да
Защита от перегрузок по току да
Наиб.нагрузка [Ω](Ub - 8 V) / 0,02 A
Наиб. нагрузка [Ω](Ub - 24 V) / 0,02 A
Bürdenkennlinie Stromausgang
1: Макс. нагрузка; 2: Мин. нагрузка

Диапазон измерения / настройки

Диапазон контроля [bar]0...600

Точность/ погрешность

Точность/ погрешность
(в % интервала)
Отклонение от характеристики < ± 0,8
Линейность < ± 0,25 (BFSL) / < ± 0,5 (LS)
Гистерезис < ± 0,2
Повторяемость * < ± 0,05
долговременная стабильность ** < ± 0,1
Температурные коэффициенты (TK) в диапазоне -40...125° C (в % к интервалу в 10 K)
наибольший TK коэффициент нулевой точки < ± 0,1 (0...80 °C); < ± 0,2 (-40...0 °C / 80...125 °C)
наибольший TK коэффициент диапазона измерений < ± 0,1 (0...80 °C); < ± 0,2 (-40...0 °C / 80...125 °C)

Время реакции

Время нарастания переходной характеристики аналогового выхода [ms]2

Условия эксплуатации

Температура окружающей среды [°C]-40...100
Температура хранения [°C]-40...100
Степень защиты IP 67 / IP 69K

Испытания / одобрения

Директива по оборудованию под давлением Modul A
Электромагнитная совместимость
Соответствует UN ECE 10 рев. 4
ISO 11452-2  100 V/m
DIN EN 61326-1
Ударопрочность
DIN EN 60068-2-27 500 g (1 мс)
Вибропрочность
DIN EN 60068-2-6 20 g (10...2000 Hz)
MTTF [лет]704

Механические данные

Подключение к процессу G ¼ A (в соответствии с DIN EN ISO 1179-2)
Уплотнение присоединения к процессу HNBR (по DIN 3869)
Материалы корпуса в контакте с изм. средой 1.4542 (17-4 PH / 630)²
Материал 1.4542 (17-4 PH / 630)²; нерж.сталь (316L / 1.4404); PEI
Мин. кол-во циклов 60 миллионов в течение срока службы (при 1.2 раза номинального давления)
Момент затяжки [Nm]
30...50 (рекомендуемый момент затяжки¹)
Встроенный ограничитель да
Вес [kg]0,059

электрическое подключение

Электрическое подсоединение Разъём M12
Макс. длина проводки [m]30
Назначение жил кабеля при подключении
Цвета жил
BNкоричневый
WHбелый
OUT: 4...20 mA
Цвета в соответствии с DIN EN 60947-5-2

Примечания

Примечания
inkl. Einschraubdrift, Nullpunkt- und Spannenfehler, Nichtlinearität, Hysterese
* при колебаниях температуры до 10 K
** в % разнице /6 месяцев
¹) В зависимости от смазки, уплотнения и оценки давления
²) Eigenschaften ähnlich V2A (z. B. 1.4301) jedoch höhere Festigkeit.
BFSL = прямая линия наилучшего соответствия / LS = задание граничного значения
Упаковочная величина [штука]1
