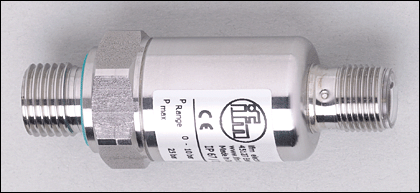

PT9553 | PT-025-SBG14-B-DVG/US/ /W

Под заказТолько оптом

Цену уточняйте

  • +375 показать номер +375(44)765-55-50
  • +375(29)690-11-55

Заказ только по телефону

  • +375(44)765-55-50
    +375(29)690-11-55
    Сергей, Владимир
    БеларусьМинскул. Западная, д.13, каб.519

Техническая спецификация в PDF

Характеристики

Электронный датчик давления
для подвижной техники
Соответствует стандарту e1
Подключение к процессу: G ¼ A
Аналоговый выход
Диапазон контроля: 0...25 bar

Область применения

Применение Тип давления: относительное
Жидкости и газы
Диапазон давления [bar]60
Миним.разрывное давление [bar]600
Температура измеряемой среды [°C]-25...90 ***

Электронные данные

Электрическое исполнение DC
Рабочее напряжение [V]16...36 DC
Потребление тока [mA]< 6
сопротивление изоляции [MΩ] > 100 (80 V DC)
Класс защиты III
Защита от переполюсовки да

Выходы

Выход Аналоговый выход
Выход 0...10 В аналоговый
Аналоговый выход 0...10 V
Наиб.нагрузка [Ω]min. 2000

Диапазон измерения / настройки

Диапазон контроля [bar]0...25

Точность/ погрешность

Точность/ погрешность
(в % интервала)
Отклонение от характеристики < ± 1,8
Линейность < ± 0,25 (BFSL) / < ± 0,5 (LS)
Гистерезис < ± 0,2
Повторяемость * < ± 0,1
долговременная стабильность ** < ± 0,1
Температурные коэффициенты (TK) в диапазоне -25...90° C (в % к интервалу в 10 K)
наибольший TK коэффициент нулевой точки < ± 0,1
наибольший TK коэффициент диапазона измерений < ± 0,1

Время реакции

Время нарастания переходной характеристики аналогового выхода [ms]8

Условия эксплуатации

Температура окружающей среды [°C]-25...90 ***
Температура хранения [°C]-40...100
Степень защиты IP 67 / IP 69K

Испытания / одобрения

Электромагнитная совместимость
EN 61000-4-2 ESD:  4 kV CD / 8 kV AD
Помехоустойчивость  в соответствии с директивой 95/54/EG 04/104EG / 05/83EG
ISO 11452-2  100 V/m
ISO 11452-4  100 mA / Уровень 4
ISO 7637-2  Уровень 4
Излучение помех  в соответствии с CISPR 25
EN 61000-6-1
EN 61000-6-4
Ударопрочность
DIN IEC 68-2-27: 50 g (11 ms)
Вибропрочность
DIN IEC 68-2-6: 20 g (10...2000 Hz)
MTTF [лет]1069

Механические данные

Подключение к процессу G ¼ A
Материалы корпуса в контакте с изм. средой нерж. сталь V4A (1.4404); FPM (Viton)
Материал нерж. сталь V4A (1.4404); TROGAMID
Мин. кол-во циклов 50 миллионов
Вес [kg]0,08

электрическое подключение

Электрическое подсоединение Разъём M12
Назначение жил кабеля при подключении

Примечания

Примечания
включая дрейф, связанный с моментом затяжки, а также погрешности нулевого и максимального значений
* при колебаниях температуры до 10 K
** в % разнице /6 месяцев
*** -40...100°C по запросу
BFSL = прямая линия наилучшего соответствия / LS = задание граничного значения
Упаковочная величина [штука]1
