OOO "ФилФар Технолоджи"

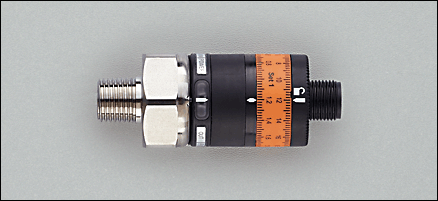

PK5723 | PK-025-SFR14-PSPKG/US/ /W

PK5723 | PK-025-SFR14-PSPKG/US/ /W, фото 2
Описание
Информация для заказа

Техническая спецификация в PDF

Характеристики

Электронный датчик давления
Электрический разъём
Подключение к процессу: R¼ A / M5 I
1 комм. выход
Диапазон контроля: 0...25 bar / 0...2,5 MPa

Область применения

Применение Druckart: Relativdruck
Medien der Fluidgruppe 2 gemäß der Druckgeräterichtlinie,
Medien der Fluidgruppe 1 auf Anfrage
Диапазон давления 60 bar6 MPa
Миним.разрывное давление 500 bar50 MPa
Температура измеряемой среды [°C]-25...80

Электронные данные

Электрическое исполнение DC PNP
Рабочее напряжение [V]9,6...32 DC ¹)
Потребление тока [mA]< 25
сопротивление изоляции [MΩ] > 100 (500 V DC)
Класс защиты III
Защита от переполюсовки да

Выходы

Выход 1 комм. выход
Выход NO
Номинальный ток [mA]500
Падение напряжения [V]< 2
Защита от короткого замыкания тактовый
Защита от перегрузок по току да
Частота переключения [Hz]100

Диапазон измерения / настройки

Диапазон контроля 0...25 bar0...2,5 MPa
Настройка параметров в пределах
Порог срабатывания выхода, SP 0,75...25 bar0,075...2,5 MPa
Гистерезис 0,5 bar0,05 MPa

Точность/ погрешность

Погрешность ( в % от диапазона измерения)
Погрешность точки переключения < ± 2,5
Отклонение от характеристики < ± 1,5 (BFSL) / < ± 2,5 (LS) *
Повторяемость < ± 0,5
Температурный дрейф (на каждые 10К) < ± 0,5
в температурном диапазоне [°C]0...80

Программное обеспечение / Программирование

Настройка точки переключения кольцо настройки

Условия эксплуатации

Температура окружающей среды [°C]-25...80
Температура хранения [°C]-40...100
Степень защиты IP 67

Испытания / одобрения

Директива по оборудованию под давлением 97/23/EG: Хорошая инженерно-техническая практика
Электромагнитная совместимость
DIN EN 61000-6-2
DIN EN 61000-6-3
Ударопрочность
DIN EN 60068-2-27 50 g (11 ms)
Вибропрочность
DIN EN 60068-2-6 20 g (10...2000 Hz)
MTTF [лет]771

Механические данные

Подключение к процессу R¼ A / M5 I
Материалы корпуса в контакте с изм. средой нерж. сталь V4A (1.4404)
Материал PBT (полибутилентерефталат); PC; FKM; нерж. сталь V4A (1.4404)
Мин. кол-во циклов 50 миллионов
Момент затяжки [Nm]
25 (рекомендуемый момент затяжки²)
Вес [kg]0,095

Дисплеи / Элементы управления

Индикация
Рабочий режим  светодиод зелёный
Состояние выхода  светодиод желтый

электрическое подключение

Электрическое подсоединение Разъём M12
Назначение жил кабеля при подключении
Цвета жил
BKчёрный
BNкоричневый
BUсиний
OUT: Коммутационный выход
Цвета в соответствии с DIN EN 60947-5-2

Примечания

Примечания
¹) по EN50178, SELV, PELV
Точность настройки
* BFSL = прямая линия наилучшего соответствия / LS = задание граничного значения
²) В зависимости от смазки, уплотнения и оценки давления
Упаковочная величина [штука]1
