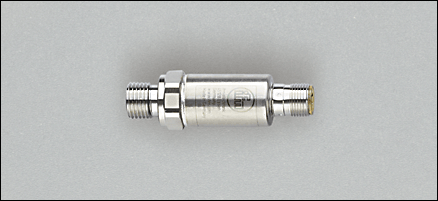

PT5403 | PT-025-SEG14-A-ZVG/US/ /W

PT5403 | PT-025-SEG14-A-ZVG/US/ /W, фото 2
Описание
Информация для заказа

Техническая спецификация в PDF

Характеристики

Электронный датчик давления
для общепромышленного применения
Подключение к процессу: G ¼ A (в соответствии с DIN EN ISO 1179-2)
Аналоговый выход
Диапазон контроля: 0...25 bar

Область применения

Применение Druckart: Relativdruck
Medien der Fluidgruppe 2 gemäß der Druckgeräterichtlinie,
Medien der Fluidgruppe 1 auf Anfrage
Диапазон давления [bar]65 (статически)
Миним.разрывное давление [bar]600
Устойчивость к вакууму [мбар]-1000
Температура измеряемой среды [°C]-40...90

Электронные данные

Электрическое исполнение DC
Рабочее напряжение [V]8,5...36 DC
сопротивление изоляции [MΩ] > 100 (500 V DC)
Класс защиты III
Защита от переполюсовки да

Выходы

Выход Аналоговый выход
Выход 4...20 мA аналоговый
Защита от короткого замыкания да
Защита от перегрузок по току да
Аналоговый выход 4...20 mA
Наиб.нагрузка [Ω](Ub - 8,5 В) / 21,5 мA; 720 при Ub = 24 В

Диапазон измерения / настройки

Диапазон контроля [bar]0...25

Точность/ погрешность

Точность/ погрешность
(в % интервала)
Отклонение от характеристики < ± 0,5
Линейность < ± 0,1 (BFSL) / < ± 0,2 (LS)
Гистерезис < ± 0,2
Повторяемость * < ± 0,05
долговременная стабильность ** < ± 0,1
Температурные коэффициенты (TK) в диапазоне -40...90° C (в % к интервалу в 10 K)
Наибольший темпер. коэффициент нулевой точки + диапазона измерения < 0,1 (-25...90 °C) / < 0,2 (-40...-25 °C)

Время реакции

Время нарастания переходной характеристики аналогового выхода [ms]1

Условия эксплуатации

Температура окружающей среды [°C]-40...90
Температура хранения [°C]-40...100
Степень защиты IP 67 / IP 69K

Испытания / одобрения

Директива по оборудованию под давлением Хорошая инженерно-техническая практика
Электромагнитная совместимость
DIN EN 61000-6-2
DIN EN 61000-6-3
Ударопрочность
DIN EN 60068-2-27 50 g (11 ms)
Вибропрочность
DIN EN 60068-2-6 20 g (10...2000 Hz)
MTTF [лет]686

Механические данные

Подключение к процессу G ¼ A (в соответствии с DIN EN ISO 1179-2)
Уплотнение присоединения к процессу FKM (по DIN 3869)
Материалы корпуса в контакте с изм. средой 1.4542 (17-4 PH / 630)²
Материал 1.4542 (17-4 PH / 630)²; нерж.сталь (316L / 1.4404); PEI
Мин. кол-во циклов 60 миллионов в течение срока службы (при 1.2 раза номинального давления)
Момент затяжки [Nm]
25...35 (рекомендуемый момент затяжки¹)
Встроенный ограничитель нет
Вес [kg]0,056

электрическое подключение

Электрическое подсоединение Разъём M12
Назначение жил кабеля при подключении
Цвета жил
BNкоричневый
WHбелый
OUT: 4...20 mA
Следующее подключение контактов поставляется по запросу:
контакт 1: L+, контакт 3: OUT
Цвета в соответствии с DIN EN 60947-5-2

Примечания

Примечания
inkl. Einschraubdrift, Nullpunkt- und Spannenfehler, Nichtlinearität, Hysterese
* при колебаниях температуры до 10 K
** в % разнице /6 месяцев
¹) В зависимости от смазки, уплотнения и оценки давления
²) Eigenschaften ähnlich V2A (z. B. 1.4301) jedoch höhere Festigkeit.
BFSL = прямая линия наилучшего соответствия / LS = задание граничного значения
Упаковочная величина [штука]1
