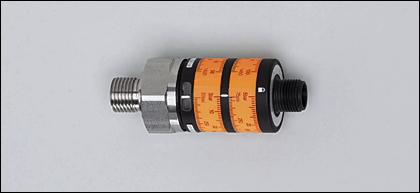

PK7523 | PK-025-SFG14-QSPKG/US/ /W

  PK7523 | PK-025-SFG14-QSPKG/US/ /W
Под заказТолько оптом

Цену уточняйте

  • +375 показать номер +375(44)765-55-50
  • +375(29)690-11-55

Заказ только по телефону

  • Контакты
    • Телефон:
      +375(44)765-55-50
      +375(29)690-11-55
    • Контактное лицо:
      Сергей, Владимир
    • Адрес:
      ул. Западная, д.13, каб.519, Минск, Беларусь
    • Email:
      zapros@filfar.by

Техническая спецификация в PDF

Характеристики

Электронный датчик давления
Электрический разъём
Подключение к процессу: G ¼ A / M5 I
2 выхода
Диапазон контроля: 0...25 bar / 0...363 psi

Область применения

Применение Тип давления: относительное
Жидкости и газы
Диапазон давления 60 bar870 psi
Миним.разрывное давление 500 bar7253 psi
Температура измеряемой среды [°C]-25...80

Электронные данные

Электрическое исполнение DC PNP
Рабочее напряжение [V]9,6...32 DC
Потребление тока [mA]< 25
сопротивление изоляции [MΩ] > 100 (500 V DC)
Класс защиты III
Защита от переполюсовки да

Выходы

Выход 2 выхода
Выход 2 x норм. открытых комм. выхода
Номинальный ток [mA]500
Падение напряжения [V]< 2
Защита от короткого замыкания тактовый
Защита от перегрузок по току да
Частота переключения [Hz]100

Диапазон измерения / настройки

Диапазон контроля 0...25 bar0...363 psi
Настройка параметров в пределах
Порог срабатывания выхода, SP 1,25...25 bar18...363 psi
Гистерезис 0,5 bar7,2 psi

Точность/ погрешность

Погрешность ( в % от диапазона измерения)
Погрешность точки переключения < ± 2,5
Отклонение от характеристики < ± 1,5 (BFSL) / < ± 2,5 (LS) *
Повторяемость < ± 0,5
Температурный дрейф (на каждые 10К) < ± 0,5
в температурном диапазоне [°C]0...80

Программное обеспечение / Программирование

Настройка точки переключения Установочное кольцо

Условия эксплуатации

Температура окружающей среды [°C]-25...80
Температура хранения [°C]-40...100
Степень защиты IP 67

Испытания / одобрения

Электромагнитная совместимость
EN 61000-4-2 ESD:  4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение:  10 V/m
EN 61000-4-4 Bсплеск:  2 kV
EN 61000-4-6 ВЧ проводимость:  10 V
Ударопрочность
DIN IEC 68-2-27: 50 g (11 ms)
Вибропрочность
DIN IEC 68-2-6: 20 g (10...2000 Hz)
MTTF [лет]641

Механические данные

Подключение к процессу G ¼ A / M5 I
Материалы корпуса в контакте с изм. средой нерж. сталь V4A (1.4404); FPM (Viton)
Материал PBT (полибутилентерефталат); PC (Makrolon); FPM (Viton); нерж. сталь V4A (1.4404)
Срок службы датчика в циклах срабатывания комм. выхода (миним.) 50 миллионов
Момент затяжки [Nm]
25
Вес [kg]0,094

Дисплеи / Элементы управления

Индикация
Состояние выхода  2 x светодиод желтый

электрическое подключение

Электрическое подсоединение Разъём M12
Назначение жил кабеля при подключении

Примечания

Примечания
Точность настройки
* BFSL = прямая линия наилучшего соответствия / LS = задание граничного значения
Упаковочная величина [штука]1
