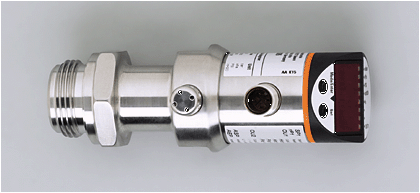

PIM094 | PIM010-RES30-KFPKG/US/ /P

Описание

Информация для заказа

Характеристики

Комбинированный датчик для диагностики насоса и контроля давления

Электрический разъём

отсутствует застойная зона

Поворотный корпус 350°

Точка нуля и дипазон регулируются

Программируемая функция

Подключение к процессу: для адаптера Aseptoflex

2 выхода
OUT1 = оценка насоса
OUT2 = контроль давления

4-х позиционный буквенно -цифровой дисплей

Диапазон контроля: -1,00...10,00 bar / -14,5...145,0 psi / -0,100...1,000 MPa

Область применения

Применение

Тип давления: относительное давление
Гигиенические системы, вязкие и жидкие среды с твердыми частицами
Жидкости и газы

Диапазон давления

50 bar

725 psi

5 MPa

Миним.разрывное давление

150 bar

2175 psi

15 MPa

Температура измеряемой среды [°C]

-25...125 (145 max. 1h)

Электронные данные

Электрическое исполнение

DC PNP

Рабочее напряжение [V]

18...32 DC

Потребление тока [mA]

< 50

сопротивление изоляции [MΩ]

> 100 (500 V DC)

Класс защиты

III

Защита от переполюсовки

да

Выходы

Выход

2 выхода
OUT1 = оценка насоса
OUT2 = контроль давления

Выход

1 x NO / NC программируемый + 1 x NO / NC программируемый 1 x аналоговый (4...20 / 20...4 мA, масштабируемый)

Номинальный ток [mA]

250

Падение напряжения [V]

< 2

Защита от короткого замыкания

тактовый

Защита от перегрузок по току

да

Частота переключения [Hz]

350; (OUT2)

Аналоговый выход

I: 4...20 mA (Ineg: 20...4 mA)

Наиб.нагрузка [Ω]

I / Ineg: max. (Ub - 10 V) x 50

Диапазон измерения / настройки

Диапазон контроля

-1,00...10,00 bar

-14,5...145,0 psi

-0,100...1,000 MPa

Настройка параметров в пределах

Порог срабатывания выхода, SP

-0,98...10,00 bar

-14,2...145,0 psi

-0,098...1,000 MPa

Точка сброса, rP

-1,00...9,98 bar

-14,5...144,7 psi

-0,100...0,998 MPa

Начальная точка аналогового сигнала, ASP

-1,00...7,25 bar

-14,5...105,1 psi

-0,100...0,725 MPa

Конечная точка аналогового сигнала, AEP

1,50...10,00 bar

21,8...145,0 psi

0,150...1,000 MPa

с шагом в

0,01 bar

0,1 psi

0,001 MPa

Настройка

OU1 = Fnc; OU2 = I
ASP = 0,00 bar; AEP = 10,00 bar

Точность/ погрешность

Точность/ погрешность
(в % интервала) Масштаб 1:1

Погрешность точки переключения

< ± 0,2

Отклонение от характеристики

< ± 0,2

Линейность

< ± 0,15

Гистерезис

< ± 0,15

Повторяемость *

< ± 0,1

долговременная стабильность **

< ± 0,1

Температурные коэффициенты (TK) в диапазоне 0...70° C (в % к интервалу в 10 K)

наибольший TK коэффициент нулевой точки

< ± 0,15

наибольший TK коэффициент диапазона измерений

< ± 0,1

Время реакции

готовность к работе после подключения питания [s]

0,2

Миним. время отклика коммутационного выхода [ms]

2,5

затухание ренейного выхода (dAP) [s]

0,00...10,00 (OUT2)

затухание аналогового выхода (dAA) [s]

0,00...10,00

Время нарастания переходной характеристики аналогового выхода [ms]

0,2

Встроенный "Watchdog"

да

Условия эксплуатации

Температура окружающей среды [°C]

-25...80

Температура хранения [°C]

-40...100

Степень защиты

IP 67 / IP 69K

Испытания / одобрения

Электромагнитная совместимость

EN 61000-4-2 ESD:	4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение:	10 V/m
EN 61000-4-4 Bсплеск:	2 kV
EN 61000-4-5 Выброс:	0,5/1 kV
EN 61000-4-6 ВЧ проводимость:	10 V

Ударопрочность

DIN IEC 68-2-27:

50 g (11 ms)

Вибропрочность

DIN IEC 68-2-6:

20 g (10...2000 Hz)

MTTF [лет]

188

Механические данные

Подключение к процессу

для адаптера Aseptoflex

Материалы корпуса в контакте с изм. средой

Керамика (99,9 % Al2 O3); PTFE (тефлон); V4A / 316L / 1.4435; Характеристики поверхности: Ra < 0,4 / Rz 4

Материал

нерж.сталь 316L / 1.4404; PC (Makrolon); PBT (полибутилентерефталат); PEI; FPM (Viton); PTFE (тефлон)

Срок службы датчика в циклах срабатывания комм. выхода (миним.)

100 миллионов

Вес [kg]

0,41

Дисплеи / Элементы управления

Индикация

Дисплей	4 x светодиод зелёный
Состояние выхода	2 x светодиод желтый
Функции дисплея	4-х позиционный буквенно -цифровой дисплей
Измеренные значения	4-х позиционный буквенно -цифровой дисплей

электрическое подключение

Электрическое подсоединение

Разъём M12; позолоченные контакты

Назначение жил кабеля при подключении

Программирование выходов
----------OUT1----------
- Коммутационный выход
Fno = / окошко/NO
Fnc = окошко / NC
----------OUT2----------
- Коммутационный выход
Hno = гистерезис / NО
Hnc = гистерезис/ NС
Fno = Окошко / NО
Fnc = Окошко / NС
- Аналоговый выход
I = токовый выход(4-20 mA)
InEG = токовый выход(20-4 mA)

Примечания

Примечания

линейность, включая гистерезис и повторяемость;
(настройка порогового значения по DIN 16086)

* при колебаниях температуры до 10 K

** в % диапазона за год

Система диагностики для насосов с постоянной скоростью вращения (+/- 10% отклонение от скорости вращения )

Количество оборотов: 40...3000 U/min

Минимальное давление для диагностики насосов: 0,5 bar

Одобрение 3A имеет отношение только к адаптерам с одобрением 3A, используемых при установке.

Упаковочная величина [штука]

С этим товаром так же заказывают:

	DN4032	Блок питания
	DN4013	Блок питания
	DN4033	Блок питания
	DN4014	Блок питания
	DN4034	Блок питания
	DN1031	Блок питания
	DN4011	Блок питания
	E84016	Блок питания
	E84036	Блок питания
	DN1030	Блок питания
	DN1022	Блок питания
	DN2036	Блок питания
	DN2035	Блок питания
	E30080	Блок питания
	EVT004	Гнездо с кабелем. Разъём M12. угловой. Кабель
	EVT005	Гнездо с кабелем. Разъём M12. угловой. Кабель
	EVT006	Гнездо с кабелем. Разъём M12. угловой. Кабель
	EVT067	Гнездо с кабелем. Разъём M12. угловой. Кабель
	EVT068	Гнездо с кабелем. Разъём M12. угловой. Кабель
	EVT094	Гнездо с кабелем. Разъём M12. угловой. Кабель
	EVT095	Гнездо с кабелем. Разъём M12. угловой. Кабель
	EVT066	Гнездо с кабелем. Разъём M12. угловой. Кабель
	EVC158	Гнездо с кабелем. Разъём M12. угловой. Кабель
	EVC004	Гнездо с кабелем. Разъём M12. угловой. Кабель
	EVC186	Гнездо с кабелем. Разъём M12. угловой. Кабель
	EVC005	Гнездо с кабелем. Разъём M12. угловой. Кабель
	EVC089	Гнездо с кабелем. Разъём M12. угловой. Кабель
	EVC006	Гнездо с кабелем. Разъём M12. угловой. Кабель
	EVC086	Гнездо с кабелем. Разъём M12. угловой. Кабель
	EVC087	Гнездо с кабелем. Разъём M12. угловой. Кабель
	EVC088	Гнездо с кабелем. Разъём M12. угловой. Кабель
	EVC209	Гнездо с кабелем. Разъём M12. угловой. Кабель
	EVC529	Гнездо с кабелем. Разъём M12. угловой. Кабель
	EVC530	Гнездо с кабелем. Разъём M12. угловой. Кабель
	EVC531	Гнездо с кабелем. Разъём M12. угловой. Кабель
	EVC597	Гнездо с кабелем. Разъём M12. угловой. Кабель
	EVC541	Гнездо с кабелем. Разъём M12. угловой. Кабель
	EVC542	Гнездо с кабелем. Разъём M12. угловой. Кабель
	EVC543	Гнездо с кабелем. Разъём M12. угловой. Кабель
	EVF067	Гнездо с кабелем. Разъём M12. угловой. Кабель
	EVF094	Гнездо с кабелем. Разъём M12. угловой. Кабель
	EVF095	Гнездо с кабелем. Разъём M12. угловой. Кабель
	EVF479	Гнездо с кабелем. Разъём M12. угловой. Кабель
	EVF486	Гнездо с кабелем. Разъём M12. угловой. Кабель
	EVF487	Гнездо с кабелем. Разъём M12. угловой. Кабель
