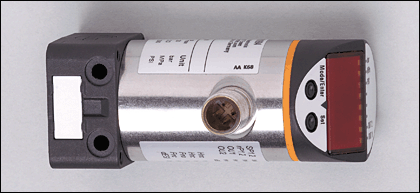

PN7834 | PN-010-RBR18-QFRKG/US/ /V
Описание
Информация для заказа
Характеристики | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Электронный датчик давления | |||||||||||||||
| Электрический разъём | |||||||||||||||
| Программируемая функция | |||||||||||||||
| Подключение к процессу: G 1/8 I | |||||||||||||||
| 2 выхода OUT1 = коммутационный выход OUT2 = коммутационный выход и диагностический выход | |||||||||||||||
| 4-х позиционный буквенно -цифровой дисплей | |||||||||||||||
| Диапазон контроля: -1...10 bar / -14,5...145 psi / -0,1...1,0 MPa | |||||||||||||||
Область применения | |||||||||||||||
| Применение | Тип давления: относительное давление Сжатый воздух *** | ||||||||||||||
| Диапазон давления | 20 bar | 290 psi | 2 MPa | ||||||||||||
| Миним.разрывное давление | 30 bar | 435 psi | 3 MPa | ||||||||||||
| Температура измеряемой среды [°C] | 0...60 | ||||||||||||||
Электронные данные | |||||||||||||||
| Электрическое исполнение | DC PNP/NPN | ||||||||||||||
| Рабочее напряжение [V] | 18...36 DC ¹) | ||||||||||||||
| Потребление тока [mA] | < 50 | ||||||||||||||
| сопротивление изоляции [MΩ] | > 100 (500 V DC) | ||||||||||||||
| Класс защиты | III | ||||||||||||||
| Защита от переполюсовки | да | ||||||||||||||
| Защита от перенапряжения [V] | до 40 V | ||||||||||||||
Выходы | |||||||||||||||
| Выход | 2 выхода OUT1 = коммутационный выход OUT2 = коммутационный выход и диагностический выход | ||||||||||||||
| Выход | 2 x NO / NC программируемый или 1 х NO / NC программируемый + 1 х NC (диагностическая функция) | ||||||||||||||
| Номинальный ток [mA] | 250 | ||||||||||||||
| Падение напряжения [V] | < 2 | ||||||||||||||
| Защита от короткого замыкания | тактовый | ||||||||||||||
| Частота переключения [Hz] | ≤ 170 | ||||||||||||||
Диапазон измерения / настройки | |||||||||||||||
| Диапазон контроля | -1...10 bar | -14,5...145 psi | -0,1...1,0 MPa | ||||||||||||
| Настройка параметров в пределах | |||||||||||||||
| Порог срабатывания выхода, SP | -0,90...10,00 bar | -13...145 psi | -0,090...1,000 MPa | ||||||||||||
| Точка сброса, rP | -0,95...9,95 bar | -14...144 psi | -0,095...0,995 MPa | ||||||||||||
| с шагом в | 0,05 bar | 1 psi | 0,005 MPa | ||||||||||||
| Настройка | SP1 = 2,50 bar; rP1 = 2,30 bar SP2 = 7,50 bar; rP2 = 7,30 bar | ||||||||||||||
Точность/ погрешность | |||||||||||||||
| Точность/ погрешность (в % интервала) | |||||||||||||||
| Погрешность точки переключения | < ± 0,5 | ||||||||||||||
| Отклонение от характеристики | < ± 0,25 (BFSL) / < ± 0,5 (LS) | ||||||||||||||
| Гистерезис | < ± 0,25 | ||||||||||||||
| Повторяемость * | < ± 0,1 | ||||||||||||||
| долговременная стабильность ** | < ± 0,05 | ||||||||||||||
| Температурные коэффициенты (TK) в диапазоне 0...60° C (в % к интервалу в 10 K) | |||||||||||||||
| наибольший TK коэффициент нулевой точки | 0,2 | ||||||||||||||
| наибольший TK коэффициент диапазона измерений | 0,2 | ||||||||||||||
Время реакции | |||||||||||||||
| готовность к работе после подключения питания [s] | 0,3 | ||||||||||||||
| Программируемое время задержки dS, dr [s] | 0; 0,2...50 | ||||||||||||||
| Встроенный "Watchdog" | да | ||||||||||||||
Программное обеспечение / Программирование | |||||||||||||||
| Возможные опции при программировании | Функция гистерезиса / окна; N.O./ N.C.; диагностическая функция; выходная полярность; задержка включения/выключения; демпфирование; единица измерения | ||||||||||||||
Условия эксплуатации | |||||||||||||||
| Температура окружающей среды [°C] | -25...85 | ||||||||||||||
| Температура хранения [°C] | -25...85 | ||||||||||||||
| Степень защиты | IP 67 | ||||||||||||||
Испытания / одобрения | |||||||||||||||
| Электромагнитная совместимость |
| ||||||||||||||
| Ударопрочность |
| ||||||||||||||
| Вибропрочность |
| ||||||||||||||
| MTTF [лет] | 284 | ||||||||||||||
Механические данные | |||||||||||||||
| Подключение к процессу | G 1/8 I | ||||||||||||||
| Материалы корпуса в контакте с изм. средой | V4A (1.4567); латунь; FPM (Viton); PPS; кремний (облицован) | ||||||||||||||
| Материал | нерж. сталь V2A (1.4301); PPS; PC (Makrolon); PBT (полибутилентерефталат); PEI; FPM (Viton) | ||||||||||||||
| Срок службы датчика в циклах срабатывания комм. выхода (миним.) | 50 миллионов | ||||||||||||||
| Вес [kg] | 0,173 | ||||||||||||||
Дисплеи / Элементы управления | |||||||||||||||
| Индикация |
| ||||||||||||||
электрическое подключение | |||||||||||||||
| Электрическое подсоединение | Разъём M12; позолоченные контакты | ||||||||||||||
Назначение жил кабеля при подключении
| |||||||||||||||
Принадлежности | |||||||||||||||
| Принадлежности (дополнительные) |
| ||||||||||||||
Примечания | |||||||||||||||
| Примечания |
| ||||||||||||||
| Упаковочная величина [штука] | 1 | ||||||||||||||
