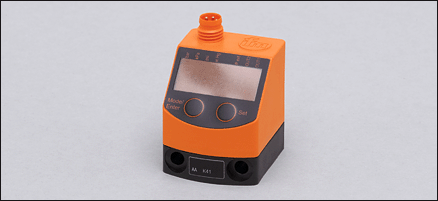

PQ0834 | PQ-010-RHR18-QFNKG/AS/

PQ0834 | PQ-010-RHR18-QFNKG/AS/, фото 2
Описание
Информация для заказа

Техническая спецификация в PDF

Характеристики

Электронный датчик давления
Программируемая функция
Подключение к процессу: G 1/8 I
2 выхода
OUT1 = коммутационный выход
OUT2 = коммутационный выход и диагностический выход
4-х позиционный буквенно -цифровой дисплей
Диапазон контроля: -1...10 bar

Область применения

Применение Тип давления: относительное давление
Сжатый воздух ***
Диапазон давления [bar]20
Миним.разрывное давление [bar]30
Температура измеряемой среды [°C]0...60

Электронные данные

Электрическое исполнение DC NPN
Рабочее напряжение [V]18...32 DC ¹)
Потребление тока [mA]< 50
сопротивление изоляции [MΩ] > 100 (500 V DC)
Класс защиты III
Защита от переполюсовки да
Защита от перенапряжения [V]до 40 V

Выходы

Выход 2 выхода
OUT1 = коммутационный выход
OUT2 = коммутационный выход и диагностический выход
Выход 2 x NO / NC программируемый или 1 х NO / NC программируемый + 1 х NC (диагностическая функция)
Номинальный ток [mA]100
Падение напряжения [V]< 2
Защита от короткого замыкания тактовый
Частота переключения [Hz]≤ 200

Диапазон измерения / настройки

Дисплей bar, kPa, psi, inHg
Диапазон контроля [bar]-1...10
Настройка параметров в пределах
Порог срабатывания выхода, SP [bar]-0,90...10,00
Точка сброса, rP [bar]-0,95...9,95
с шагом в [bar]0,05

Точность/ погрешность

Точность/ погрешность
(в % интервала)
Погрешность точки переключения < ± 0,5
Отклонение от характеристики < ± 0,25 (BFSL) / < ± 0,5 (LS)
Гистерезис < ± 0,25
Повторяемость * < ± 0,1
долговременная стабильность ** < ± 0,05
Температурные коэффициенты (TK) в диапазоне 0...60° C (в % к интервалу в 10 K)
наибольший TK коэффициент нулевой точки 0,2
наибольший TK коэффициент диапазона измерений 0,2

Время реакции

готовность к работе после подключения питания [s]0,3
Миним. время отклика коммутационного выхода [ms]2,5
Программируемое время задержки dS, dr [s]0; 0,002...5
Встроенный "Watchdog" да

Программное обеспечение / Программирование

Возможные опции при программировании Функция гистерезиса / окна; N.O./ N.C.; диагностическая функция; выходная полярность; задержка включения/выключения; демпфирование; единица измерения

Условия эксплуатации

Температура окружающей среды [°C]0...70
Температура хранения [°C]-25...85
Степень защиты IP 65

Испытания / одобрения

Электромагнитная совместимость
EN 61000-4-2 ESD:  4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение:  10 V/m
EN 61000-4-4 Bсплеск:  2 kV
EN 61000-4-5 Выброс:  0,5/1 kV
EN 61000-4-6 ВЧ проводимость:  10 V
Ударопрочность
DIN IEC 68-2-27: 50 g (11 ms)
Вибропрочность
DIN IEC 68-2-6: 20 g (10...2000 Hz)
MTTF [лет]443

Механические данные

Подключение к процессу G 1/8 I
Материалы корпуса в контакте с изм. средой латунь; FPM (Viton); кремний (облицован); PBT (полибутилентерефталат)
Материал PBT (полибутилентерефталат); FPM (Viton); полиэстер
Срок службы датчика в циклах срабатывания комм. выхода (миним.) 50 миллионов
Вес [kg]0,109

Дисплеи / Элементы управления

Индикация
Дисплей  4 x светодиод зелёный
Состояние выхода  2 x светодиод желтый
Функции дисплея  4-х позиционный буквенно -цифровой дисплей
Измеренные значения  4-х позиционный буквенно -цифровой дисплей

электрическое подключение

Электрическое подсоединение Разъём M8; позолоченные контакты
Назначение жил кабеля при подключении

Программирование выходной функции
----------OUT1----------
Hno = гистерезис / нормально открытый
Hnc = гистерезис / нормально закрытый
Fno = функция окна / нормально открытый
Fnc = функция окна / нормально закрытый
----------OUT2----------
Hno = гистерезис / нормально открытый
Hnc = гистерезис / нормально закрытый
Fno = функция окна / нормально открытый
Fnc = функция окна / нормально закрытый
diA = диагностическая функция (нормально закрытый)

Принадлежности

Принадлежности (дополнительные)
Монтажный набор для установки на DIN-рейке TH 35-7.5 по EN60715 (номер для заказа E37340);
насадка резьбовая 1/8" (номер для заказа E30075)
воздушный фитинг для трубок Ø 6 мм (номер для заказа E30076)
воздушный фитинг для трубок Ø 8 мм (номер для заказа E30077)

Примечания

Примечания
¹) по EN50178, SELV, PELV
BFSL = прямая линия наилучшего соответствия / LS = задание граничного значения
* при колебаниях температуры до 10 K
** в % разнице /6 месяцев
*** другие среды по требованию
Упаковочная величина [штука]1
