PQ7809 | PQ-1-1-RHR18-QFPKG/AS/
Описание
Информация для заказа
Характеристики | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|

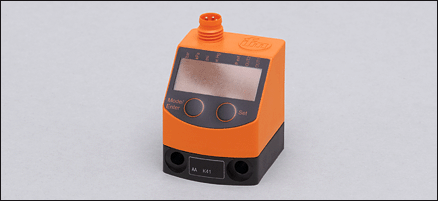

| Электронный датчик давления | |||||||||||
| Программируемая функция | |||||||||||
| Подключение к процессу: G 1/8 I | |||||||||||
| 2 выхода OUT1 = коммутационный выход OUT2 = коммутационный выход и диагностический выход | |||||||||||
| 4-х позиционный буквенно -цифровой дисплей | |||||||||||
| Диапазон контроля: -1...1 bar | |||||||||||
Область применения | |||||||||||
| Применение | Тип давления: относительное давление Сжатый воздух *** | ||||||||||
| Диапазон давления [bar] | 20 | ||||||||||
| Миним.разрывное давление [bar] | 30 | ||||||||||
| Температура измеряемой среды [°C] | 0...60 | ||||||||||
Электронные данные | |||||||||||
| Электрическое исполнение | DC PNP | ||||||||||
| Рабочее напряжение [V] | 18...32 DC ¹) | ||||||||||
| Потребление тока [mA] | < 50 | ||||||||||
| сопротивление изоляции [MΩ] | > 100 (500 V DC) | ||||||||||
| Класс защиты | III | ||||||||||
| Защита от переполюсовки | да | ||||||||||
| Защита от перенапряжения [V] | до 40 V | ||||||||||
Выходы | |||||||||||
| Выход | 2 выхода OUT1 = коммутационный выход OUT2 = коммутационный выход и диагностический выход | ||||||||||
| Выход | 2 x NO / NC программируемый или 1 х NO / NC программируемый + 1 х NC (диагностическая функция) | ||||||||||
| Номинальный ток [mA] | 100 | ||||||||||
| Падение напряжения [V] | < 2 | ||||||||||
| Защита от короткого замыкания | тактовый | ||||||||||
| Частота переключения [Hz] | ≤ 200 | ||||||||||
Диапазон измерения / настройки | |||||||||||
| Дисплей | bar, kPa, psi, inHg | ||||||||||
| Диапазон контроля [bar] | -1...1 | ||||||||||
| Настройка параметров в пределах | |||||||||||
| Порог срабатывания выхода, SP [bar] | -0,98...1,00 | ||||||||||
| Точка сброса, rP [bar] | -0,99...0,99 | ||||||||||
| с шагом в [bar] | 0,01 | ||||||||||
Точность/ погрешность | |||||||||||
| Точность/ погрешность (в % интервала) | |||||||||||
| Погрешность точки переключения | < ± 0,5 | ||||||||||
| Отклонение от характеристики | < ± 0,25 (BFSL) / < ± 0,5 (LS) | ||||||||||
| Гистерезис | < ± 0,25 | ||||||||||
| Повторяемость * | < ± 0,1 | ||||||||||
| долговременная стабильность ** | < ± 0,05 | ||||||||||
| Температурные коэффициенты (TK) в диапазоне 0...60° C (в % к интервалу в 10 K) | |||||||||||
| наибольший TK коэффициент нулевой точки | 0,2 | ||||||||||
| наибольший TK коэффициент диапазона измерений | 0,2 | ||||||||||
Время реакции | |||||||||||
| готовность к работе после подключения питания [s] | 0,3 | ||||||||||
| Миним. время отклика коммутационного выхода [ms] | 2,5 | ||||||||||
| Программируемое время задержки dS, dr [s] | 0; 0,002...5 | ||||||||||
| Встроенный "Watchdog" | да | ||||||||||
Программное обеспечение / Программирование | |||||||||||
| Возможные опции при программировании | Функция гистерезиса / окна; N.O./ N.C.; диагностическая функция; выходная полярность; задержка включения/выключения; демпфирование; единица измерения | ||||||||||
Условия эксплуатации | |||||||||||
| Температура окружающей среды [°C] | 0...70 | ||||||||||
| Температура хранения [°C] | -25...85 | ||||||||||
| Степень защиты | IP 65 | ||||||||||
Испытания / одобрения | |||||||||||
| Электромагнитная совместимость |
| ||||||||||
| Ударопрочность |
| ||||||||||
| Вибропрочность |
| ||||||||||
| MTTF [лет] | 455 | ||||||||||
Механические данные | |||||||||||
| Подключение к процессу | G 1/8 I | ||||||||||
| Материалы корпуса в контакте с изм. средой | латунь; FPM (Viton); кремний (облицован); PBT (полибутилентерефталат) | ||||||||||
| Материал | PBT (полибутилентерефталат); FPM (Viton); полиэстер | ||||||||||
| Срок службы датчика в циклах срабатывания комм. выхода (миним.) | 50 миллионов | ||||||||||
| Вес [kg] | 0,109 | ||||||||||
Дисплеи / Элементы управления | |||||||||||
| Индикация |
| ||||||||||
электрическое подключение | |||||||||||
| Электрическое подсоединение | Разъём M8; позолоченные контакты | ||||||||||
Назначение жил кабеля при подключении
| |||||||||||
Принадлежности | |||||||||||
| Принадлежности (дополнительные) |
| ||||||||||
Примечания | |||||||||||
| Примечания |
| ||||||||||
| Упаковочная величина [штука] | 1 | ||||||||||
Характеристики
