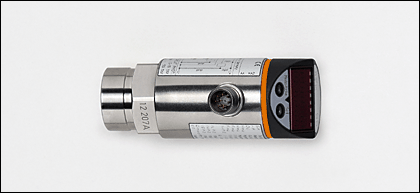

PNI023 | PNI025-RBR14-QFRKG/US/ V
Описание
Информация для заказа
Характеристики | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Электронный датчик давления | |||||||||
| Электрический разъём | |||||||||
| Программируемая функция | |||||||||
| Аналоговый вход | |||||||||
| Подключение к процессу: G ¼ I | |||||||||
| 2 выхода | |||||||||
| 4-х позиционный буквенно -цифровой дисплей | |||||||||
| Диапазон контроля: 0...25 bar | |||||||||
Область применения | |||||||||
| Применение | Тип давления: относительное Жидкости и газы | ||||||||
| Диапазон давления [bar] | 100 | ||||||||
| Миним.разрывное давление [bar] | 350 | ||||||||
| Температура измеряемой среды [°C] | -25...80 | ||||||||
Электронные данные | |||||||||
| Электрическое исполнение | DC PNP/NPN | ||||||||
| Рабочее напряжение [V] | 18...30 DC | ||||||||
| Потребление тока [mA] | < 90 | ||||||||
| сопротивление изоляции [MΩ] | > 100 (500 V DC) | ||||||||
| Класс защиты | III | ||||||||
| Защита от переполюсовки | да | ||||||||
Входы | |||||||||
| Аналоговый вход | 0...20 mA / 0...10 V | ||||||||
| загрузка / сопротивление входа [kΩ] | 0...20 mA: 0,3 / 0...10 V: 90 | ||||||||
Выходы | |||||||||
| Выход | 2 выхода | ||||||||
| Выход | 2 x NO / NC, программируемый | ||||||||
| Номинальный ток [mA] | 250 | ||||||||
| Падение напряжения [V] | < 2 | ||||||||
| Защита от короткого замыкания | тактовый | ||||||||
| Защита от перегрузок по току | да | ||||||||
| Частота переключения [Hz] | ≤ 170 | ||||||||
Диапазон измерения / настройки | |||||||||
| Дисплей | bar, psi, MPa | ||||||||
| Диапазон контроля [bar] | 0...25 | ||||||||
| Настройка параметров в пределах | |||||||||
| Порог срабатывания выхода, SP [bar] | -6,2...25,0 | ||||||||
| Точка сброса, rP [bar] | -6,3...24,9 | ||||||||
| с шагом в [bar] | 0,1 | ||||||||
Точность/ погрешность | |||||||||
| Погрешность ( в % от диапазона измерения) | |||||||||
| Отклонение от характеристики | < ± 0,6 | ||||||||
| Температурный дрейф (на каждые 10К) | < ± 0,3 | ||||||||
| в температурном диапазоне [°C] | 0...80 | ||||||||
| Аналоговый вход | |||||||||
| Отклонение от характеристики | < ± 0,3 | ||||||||
| Температурный дрейф (на каждые 10К) | < ± 0,1 | ||||||||
| в температурном диапазоне [°C] | 0...80 | ||||||||
Время реакции | |||||||||
| готовность к работе после подключения питания [s] | 0,2 | ||||||||
| Миним. время отклика коммутационного выхода [ms] | 3 | ||||||||
| Программируемое время задержки dS, dr [s] | 0, 0,1...50 | ||||||||
| затухание ренейного выхода (dAP) [s] | 0...4 | ||||||||
| Макс. время отклика аналогового входа [мс] | 3 | ||||||||
| Встроенный "Watchdog" | да | ||||||||
Программное обеспечение / Программирование | |||||||||
| Возможные опции при программировании | гистерезис / функция окна; NO/ NC; выходная полярность; вход тока / напряжения; демпфирование; калибровка отображаемых величин; дисплей вращающийся / отключаемый; единица измерения | ||||||||
| Настройка точки переключения | Кнопка для программирования | ||||||||
Условия эксплуатации | |||||||||
| Температура окружающей среды [°C] | -25...80 | ||||||||
| Температура хранения [°C] | -40...100 | ||||||||
| Степень защиты | IP 65 | ||||||||
Испытания / одобрения | |||||||||
| Электромагнитная совместимость |
| ||||||||
| Ударопрочность |
| ||||||||
| Вибропрочность |
| ||||||||
| MTTF [лет] | 152 | ||||||||
Механические данные | |||||||||
| Подключение к процессу | G ¼ I | ||||||||
| Материалы корпуса в контакте с изм. средой | нерж. сталь V2A (1.4305) (303S22); керамика; FPM (Viton) | ||||||||
| Материал | нерж. сталь V2A (1.4305) (303S22); PBT (полибутилентерефталат); PC (Makrolon); PA (полиамид); FPM (Viton) | ||||||||
| Срок службы датчика в циклах срабатывания комм. выхода (миним.) | 100 миллионов | ||||||||
| Вес [kg] | 0,292 | ||||||||
Дисплеи / Элементы управления | |||||||||
| Индикация |
| ||||||||
электрическое подключение | |||||||||
| Электрическое подсоединение | Разъём M12; позолоченные контакты | ||||||||
Назначение жил кабеля при подключении
| |||||||||
Примечания | |||||||||
| Примечания |
| ||||||||
| Упаковочная величина [штука] | 1 | ||||||||
Характеристики
