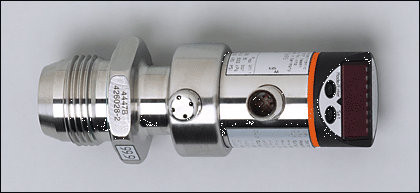

PIM693 | PIM025-REA01-KFPKG/US/ /P
Характеристики | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Комбинированный датчик для диагностики насоса и контроля давления | |||||||||||||||
Электрический разъём | |||||||||||||||
отсутствует застойная зона | |||||||||||||||
Поворотный корпус 350° | |||||||||||||||
Точка нуля и дипазон регулируются | |||||||||||||||
Программируемая функция | |||||||||||||||
Уплотнительный конус G 1 A | |||||||||||||||
Подключение к процессу: Уплотнительный конус G 1 A | |||||||||||||||
2 выхода OUT1 = оценка насоса OUT2 = контроль давления | |||||||||||||||
4-х позиционный буквенно -цифровой дисплей | |||||||||||||||
Диапазон контроля: -1,00...25,00 bar / -14,4...362,7 psi / -0,100...2,500 MPa | |||||||||||||||
Область применения | |||||||||||||||
Применение | Тип давления: относительное давление Гигиенические системы, вязкие и жидкие среды с твердыми частицами Жидкости и газы | ||||||||||||||
Диапазон давления | 100 bar | 1450 psi | 10 MPa | ||||||||||||
Миним.разрывное давление | 350 bar | 5070 psi | 35 MPa | ||||||||||||
Температура измеряемой среды [°C] | -25...125 (145 max. 1h) | ||||||||||||||
Электронные данные | |||||||||||||||
Электрическое исполнение | DC PNP | ||||||||||||||
Рабочее напряжение [V] | 18...32 DC | ||||||||||||||
Потребление тока [mA] | < 50 | ||||||||||||||
сопротивление изоляции [MΩ] | > 100 (500 V DC) | ||||||||||||||
Класс защиты | III | ||||||||||||||
Защита от переполюсовки | да | ||||||||||||||
Выходы | |||||||||||||||
Выход | 2 выхода OUT1 = оценка насоса OUT2 = контроль давления | ||||||||||||||
Выход | 1 x NO / NC программируемый + 1 x NO / NC программируемый 1 x аналоговый (4...20 / 20...4 мA, масштабируемый) | ||||||||||||||
Номинальный ток [mA] | 250 | ||||||||||||||
Падение напряжения [V] | < 2 | ||||||||||||||
Защита от короткого замыкания | тактовый | ||||||||||||||
Защита от перегрузок по току | да | ||||||||||||||
Частота переключения [Hz] | 350; (OUT2) | ||||||||||||||
Аналоговый выход | I: 4...20 mA (Ineg: 20...4 mA) | ||||||||||||||
Наиб.нагрузка [Ω] | I / Ineg: max. (Ub - 10 V) x 50 | ||||||||||||||
Диапазон измерения / настройки | |||||||||||||||
Диапазон контроля | -1,00...25,00 bar | -14,4...362,7 psi | -0,100...2,500 MPa | ||||||||||||
Настройка параметров в пределах | |||||||||||||||
Порог срабатывания выхода, SP | -0,96...25,00 bar | -13,8...362,7 psi | -0,096...2,500 MPa | ||||||||||||
Точка сброса, rP | -1,00...24,96 bar | -14,4...362,1 psi | -0,100...2,496 MPa | ||||||||||||
Начальная точка аналогового сигнала, ASP | -1,00...18,74 bar | -14,4...271,8 psi | -0,100...1,874 MPa | ||||||||||||
Конечная точка аналогового сигнала, AEP | 5,24...25,00 bar | 76,2...362,7 psi | 0,524...2,500 MPa | ||||||||||||
с шагом в | 0,02 bar | 0,3 psi | 0,002 MPa | ||||||||||||
Настройка | OU1 = Fnc; OU2 = I ASP = 0,00 bar; AEP = 25,00 bar | ||||||||||||||
Точность/ погрешность | |||||||||||||||
Точность/ погрешность (в % интервала) Масштаб 1:1 | |||||||||||||||
Погрешность точки переключения | < ± 0,2 | ||||||||||||||
Отклонение от характеристики | < ± 0,2 | ||||||||||||||
Линейность | < ± 0,15 | ||||||||||||||
Гистерезис | < ± 0,15 | ||||||||||||||
Повторяемость * | < ± 0,1 | ||||||||||||||
долговременная стабильность ** | < ± 0,1 | ||||||||||||||
Температурные коэффициенты (TK) в диапазоне 0...70° C (в % к интервалу в 10 K) | |||||||||||||||
наибольший TK коэффициент нулевой точки | < ± 0,15 | ||||||||||||||
наибольший TK коэффициент диапазона измерений | < ± 0,1 | ||||||||||||||
Время реакции | |||||||||||||||
готовность к работе после подключения питания [s] | 0,2 | ||||||||||||||
Миним. время отклика коммутационного выхода [ms] | 2,5 | ||||||||||||||
затухание ренейного выхода (dAP) [s] | 0,00...10,00 (OUT2) | ||||||||||||||
затухание аналогового выхода (dAA) [s] | 0,00...10,00 | ||||||||||||||
Время нарастания переходной характеристики аналогового выхода [ms] | 0,2 | ||||||||||||||
Встроенный "Watchdog" | да | ||||||||||||||
Условия эксплуатации | |||||||||||||||
Температура окружающей среды [°C] | -25...80 | ||||||||||||||
Температура хранения [°C] | -40...100 | ||||||||||||||
Степень защиты | IP 67 / IP 69K | ||||||||||||||
Испытания / одобрения | |||||||||||||||
Электромагнитная совместимость |
| ||||||||||||||
Ударопрочность |
| ||||||||||||||
Вибропрочность |
| ||||||||||||||
MTTF [лет] | 188 | ||||||||||||||
Механические данные | |||||||||||||||
Подключение к процессу | Уплотнительный конус G 1 A | ||||||||||||||
Материалы корпуса в контакте с изм. средой | Керамика (99,9 % Al2 O3); PTFE (тефлон); V4A / 316L / 1.4435; Характеристики поверхности: Ra < 0,4 / Rz 4 | ||||||||||||||
Материал | нерж.сталь 316L / 1.4404; PC (Makrolon); PBT (полибутилентерефталат); PEI; FPM (Viton); PTFE (тефлон) | ||||||||||||||
Срок службы датчика в циклах срабатывания комм. выхода (миним.) | 100 миллионов | ||||||||||||||
Вес [kg] | 0,45 | ||||||||||||||
Дисплеи / Элементы управления | |||||||||||||||
Индикация |
| ||||||||||||||
электрическое подключение | |||||||||||||||
Электрическое подсоединение | Разъём M12; позолоченные контакты | ||||||||||||||
Назначение жил кабеля при подключении
| |||||||||||||||
Примечания | |||||||||||||||
Примечания |
| ||||||||||||||
Упаковочная величина [штука] | 1 |
