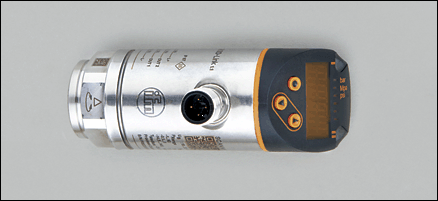

PN7094 | PN-010-RER14-QFRKG/US/ /V
Описание
Информация для заказа
Характеристики | ||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Электронный датчик давления | ||||||||||||||||||||||||||
| Разъём M12 | ||||||||||||||||||||||||||
| Программируемая функция | ||||||||||||||||||||||||||
| Измерительный элемент: керамический ёмкостной принцип измерения | ||||||||||||||||||||||||||
| Подключение к процессу: G ¼ I | ||||||||||||||||||||||||||
| 2 выхода OUT1 = коммутационный выход OUT2 = коммутационный выход | ||||||||||||||||||||||||||
| 4-значный буквенно-цифровой дисплей / попеременная индикация (красный-зелёный) | ||||||||||||||||||||||||||
| Диапазон контроля: -1...10 bar / -14,5...145 psi / -0,1...1,0 MPa | ||||||||||||||||||||||||||
Область применения | ||||||||||||||||||||||||||
| Применение | Тип давления: относительное давление жидкости и газы группы жидкостей 2 согласно ст. 9 Директиве ЕС по оборудованию, работающему под давлением (PED) Для применения в газовой среде > 25 бар: выберите серию PN7x7x | |||||||||||||||||||||||||
| Диапазон давления | 75 bar | 1087 psi | 7,5 MPa | |||||||||||||||||||||||
| Миним.разрывное давление | 150 bar | 2175 psi | 15 MPa | |||||||||||||||||||||||
| Температура измеряемой среды [°C] | -25...80 | |||||||||||||||||||||||||
Электронные данные | ||||||||||||||||||||||||||
| Электрическое исполнение | DC PNP/NPN | |||||||||||||||||||||||||
| Рабочее напряжение [V] | 18...30 DC ¹) | |||||||||||||||||||||||||
| Потребление тока [mA] | < 35 | |||||||||||||||||||||||||
| сопротивление изоляции [MΩ] | > 100 (500 V DC) | |||||||||||||||||||||||||
| Класс защиты | III | |||||||||||||||||||||||||
| Защита от переполюсовки | да | |||||||||||||||||||||||||
Выходы | ||||||||||||||||||||||||||
| Выход | 2 выхода OUT1 = коммутационный выход OUT2 = коммутационный выход | |||||||||||||||||||||||||
| Выход | 2 x NO / NC, программируемый | |||||||||||||||||||||||||
| Номинальный ток [mA] | 150; 200 (...60 °C); 250 (...40 °C) | |||||||||||||||||||||||||
| Падение напряжения [V] | < 2,5 | |||||||||||||||||||||||||
| Защита от короткого замыкания | тактовый | |||||||||||||||||||||||||
| Защита от перегрузок по току | да | |||||||||||||||||||||||||
| Частота переключения [Hz] | ≤ 170 | |||||||||||||||||||||||||
Диапазон измерения / настройки | ||||||||||||||||||||||||||
| Диапазон контроля | -1...10 bar | -14,5...145 psi | -0,1...1,0 MPa | |||||||||||||||||||||||
| Настройка параметров в пределах | ||||||||||||||||||||||||||
| Порог срабатывания выхода, SP | -0,90...10 bar | -13,5...145 psi | -0,09...1 MPa | |||||||||||||||||||||||
| Точка сброса, rP | -0,95...9,95 bar | -14...144,5 psi | -0,095...0,995 MPa | |||||||||||||||||||||||
| с шагом в | 0,05 bar | 0,5 psi | 0,005 MPa | |||||||||||||||||||||||
Точность/ погрешность | ||||||||||||||||||||||||||
| Точность/ погрешность (в % интервала) | ||||||||||||||||||||||||||
| Погрешность точки переключения | < ± 0,5 | |||||||||||||||||||||||||
| Отклонение от характеристики | < ± 0,25 (BFSL) / < ± 0,5 (LS) | |||||||||||||||||||||||||
| Гистерезис | < ± 0,25 | |||||||||||||||||||||||||
| Повторяемость * | < ± 0,1 | |||||||||||||||||||||||||
| долговременная стабильность ** | < ± 0,05 | |||||||||||||||||||||||||
| Температурные коэффициенты (TK) в диапазоне -25...80° C (в % к интервалу в 10 K) | ||||||||||||||||||||||||||
| наибольший TK коэффициент нулевой точки | 0,2 | |||||||||||||||||||||||||
| наибольший TK коэффициент диапазона измерений | 0,2 | |||||||||||||||||||||||||
Время реакции | ||||||||||||||||||||||||||
| готовность к работе после подключения питания [s] | < 0,3 | |||||||||||||||||||||||||
| Миним. время отклика коммутационного выхода [ms] | < 3 | |||||||||||||||||||||||||
| Программируемое время задержки dS, dr [s] | 0...50 | |||||||||||||||||||||||||
| Встроенный "Watchdog" | да | |||||||||||||||||||||||||
Программное обеспечение / Программирование | ||||||||||||||||||||||||||
| Возможные опции при программировании | гистерезис / функция окна; Н.О. / Н.З.; полярность выхода; задержка включения, задержка выключения; демпфирование; дисплей | |||||||||||||||||||||||||
интерфейсы | ||||||||||||||||||||||||||
| IO-Link-Device | ||||||||||||||||||||||||||
| Способ передачи | COM2 (38,4 kBaud) | |||||||||||||||||||||||||
| IO-Link проверка | 1.1 | |||||||||||||||||||||||||
| Стандарт SDCI | IEC 61131-9 | |||||||||||||||||||||||||
| IO-Link-Device ID | 403 d / 00 01 93 h | |||||||||||||||||||||||||
| Профили | Smart Sensor: Process Data Variable; Device Identification; Device Diagnosis | |||||||||||||||||||||||||
| SIO режим | да | |||||||||||||||||||||||||
| Нужный тип порта | A | |||||||||||||||||||||||||
| Аналоговые рабочие данные | 1 | |||||||||||||||||||||||||
| Бинарные рабочие данные | 2 | |||||||||||||||||||||||||
| Миним.время рабочего цикла [ms] | 2,3 | |||||||||||||||||||||||||
Условия эксплуатации | ||||||||||||||||||||||||||
| Температура окружающей среды [°C] | -25...80 | |||||||||||||||||||||||||
| Температура хранения [°C] | -40...100 | |||||||||||||||||||||||||
| Степень защиты | IP 65 / IP 67 | |||||||||||||||||||||||||
Испытания / одобрения | ||||||||||||||||||||||||||
| Директива по оборудованию под давлением | Хорошая инженерно-техническая практика | |||||||||||||||||||||||||
| Электромагнитная совместимость |
| |||||||||||||||||||||||||
| Ударопрочность |
| |||||||||||||||||||||||||
| Вибропрочность |
| |||||||||||||||||||||||||
| MTTF [лет] | 224,01 | |||||||||||||||||||||||||
| Регистрационный номер UL | J001 | |||||||||||||||||||||||||
Механические данные | ||||||||||||||||||||||||||
| Подключение к процессу | G ¼ I | |||||||||||||||||||||||||
| Материалы корпуса в контакте с изм. средой | 1.4404; керамика; FKM | |||||||||||||||||||||||||
| Материал | 1.4404; PBT+PC-GF 30; пластик PBT-GF 20; PC | |||||||||||||||||||||||||
| Срок службы датчика в циклах срабатывания комм. выхода (миним.) | 100 миллионов | |||||||||||||||||||||||||
| Момент затяжки [Nm] |
| |||||||||||||||||||||||||
| Вес [kg] | 0,232 | |||||||||||||||||||||||||
Дисплеи / Элементы управления | ||||||||||||||||||||||||||
| Индикация |
| |||||||||||||||||||||||||
электрическое подключение | ||||||||||||||||||||||||||
| Электрическое подсоединение | Разъём M12; позолоченные контакты | |||||||||||||||||||||||||
Назначение жил кабеля при подключении
| ||||||||||||||||||||||||||
Примечания | ||||||||||||||||||||||||||
| Примечания |
| |||||||||||||||||||||||||
| Упаковочная величина [штука] | 1 | |||||||||||||||||||||||||
