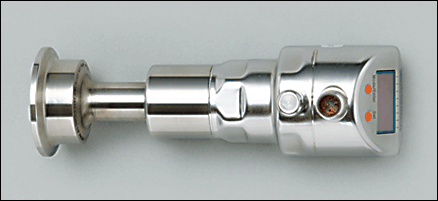

Комбинированный датчик давления
Электрический разъём
Программируемая функция
Membrandurchmesser: 34 mm
Наполнитель для передачи давления: медицинское белое масло (подходящее для пищи, совместимость с FDA )
Подключение к процессу: Clamp DN 38 / 1½"
2-проводная технология соединения:
Аналоговый выход
3-проводная технология соединения:
2 выхода
OUT1 = коммутационный выход
OUT2 = коммутационный выход и аналоговый выход
4-х позиционный буквенно -цифровой дисплей
Диапазон контроля: -1,00...25,00 bar / -14,4...362,7 psi / -0,100...2,500 MPa

Область применения

Применение Тип давления: относительное давление
Гигиенические системы, вязкие и жидкие среды с твердыми частицами
Жидкости и газы
Диапазон давления 80 bar1160 psi8 MPa
Миним.разрывное давление 150 bar2175 psi15 MPa
Температура измеряемой среды [°C]-25...200 *** / -25...160 ****

Электронные данные

Электрическое исполнение 2-проводные DC / 3-проводные DC PNP/NPN
Рабочее напряжение [V]20...32 DC (2L) / 18...32 DC (3L)
Потребление тока [mA]3,6...21 (2L) / < 45 (3L)
сопротивление изоляции [MΩ] > 100 (500 V DC)
Класс защиты III
Защита от переполюсовки да

Выходы

Выход 2-проводная технология соединения:
Аналоговый выход
3-проводная технология соединения:
2 выхода
OUT1 = коммутационный выход
OUT2 = коммутационный выход и аналоговый выход
Выход 1 x NO / NC программируемый + 1 x NO / NC программируемый 1 x аналоговый (4...20 / 20...4 мA, масштабируемый)
Номинальный ток [mA]250; (3L)
Падение напряжения [V]2; (3L)
Защита от короткого замыкания тактовый
Защита от перегрузок по току да
Частота переключения [Hz]--- (2L) / 125 (3L)
Аналоговый выход I: 4...20 mA (Ineg: 20...4 mA)
Наиб.нагрузка [Ω]2L: 300
3L: макс. (Ub - 10 В) / 20 mA

Диапазон измерения / настройки

Дисплей bar, psi, MPa, % der Spanne
Диапазон контроля -1,00...25,00 bar-14,4...362,7 psi-0,100...2,500 MPa
Настройка параметров в пределах
Порог срабатывания выхода, SP -0,96...25,00 bar-13,8...362,7 psi-0,096...2,500 MPa
Точка сброса, rP -1,00...24,96 bar-14,4...362,1 psi-0,100...2,496 MPa
Начальная точка аналогового сигнала, ASP -1,00...18,74 bar-14,4...271,8 psi-0,100...1,874 MPa
Конечная точка аналогового сигнала, AEP 5,24...25,00 bar76,2...362,7 psi0,524...2,500 MPa
с шагом в 0,02 bar0,3 psi0,002 MPa
Настройка SP1 = 6,24 bar; rP1 = 5,74 bar
SP2 = 18,74 bar; rP2 = 18,24 bar
ASP = 0,00 bar; AEP = 25,00 bar

Точность/ погрешность

Точность/ погрешность
(в % интервала) Масштаб 1:1
Погрешность точки переключения < ± 0,2
Отклонение от характеристики < ± 0,2
Линейность < ± 0,15
Гистерезис < ± 0,15
Повторяемость * < ± 0,1
долговременная стабильность ** < ± 0,1
Температурные коэффициенты (TK) в диапазоне 0...200° C (в % к интервалу в 10 K)
наибольший TK коэффициент нулевой точки < ± 0,2
наибольший TK коэффициент диапазона измерений < ± 0,15

Время реакции

готовность к работе после подключения питания [s]1 (2L) / 0,5 (3L)
Миним. время отклика коммутационного выхода [ms]--- (2L) / 3 (3L)
затухание ренейного выхода (dAP) [s]0,00...30,00
затухание аналогового выхода (dAA) [s]0,01...99,99
Время нарастания переходной характеристики аналогового выхода [ms]45 (2L) / 7 (3L)
Встроенный "Watchdog" да

интерфейсы

IO-Link-Device
Способ передачи COM2 (38,4 kBaud)
IO-Link проверка 1.0
Стандарт SDCI IO-Link спецификация коммуникации, Версия 1.0, Январь 2009, номер для заказа: 10.002
IO-Link-Device ID 102 d / 00 00 66 h
Профили нет
SIO режим да
Нужный тип порта A
Аналоговые рабочие данные 1
Бинарные рабочие данные 2
Миним.время рабочего цикла [ms]2,3

Условия эксплуатации

Температура окружающей среды [°C]-25...80, при макс. температуре среды 160 °C (-25...60 °C при макс. температуре среды 200 °C)
Температура хранения [°C]-25...100
Степень защиты IP 67 / IP 68 / IP 69K

Испытания / одобрения

Электромагнитная совместимость
DIN EN 61000-6-2
DIN EN 61000-6-3
Ударопрочность
DIN EN 60068-2-27 50 g (11 ms)
Вибропрочность
DIN EN 60068-2-6 20 g (10...2000 Hz)
MTTF [лет]142

Механические данные

Подключение к процессу Clamp DN 38 / 1½"
Материалы корпуса в контакте с изм. средой 1.4435; (V4A / 316L)
Характеристика поверхности Ra / Rz в контакте со средой
< 0,38 / -
Материал 1.4404 (V4A / 316L); 1.4435 (V4A / 316L); PBT (полибутилентерефталат); PEI; PFA
Срок службы датчика в циклах срабатывания комм. выхода (миним.) 10 миллионов
Вес [kg]0,923

Дисплеи / Элементы управления

Индикация
Дисплей  светодиод зелёный
Состояние выхода  светодиод желтый
Функции дисплея  4-х позиционный буквенно -цифровой дисплей
Измеренные значения  4-х позиционный буквенно -цифровой дисплей

электрическое подключение

Электрическое подсоединение Разъём M12; позолоченные контакты
Назначение жил кабеля при подключении
Цвета жил
BKчёрный
BNкоричневый
BUсиний
WHбелый
(2L)= OUT: 4...20 мA / 20...4 мA
(3L)= OUT1: коммутационный выход или IO-Link
(3L)= OUT2: коммутационный выход / 4...20 мA / 20...4 мA
Цвета в соответствии с DIN EN 60947-5-2

Примечания

Примечания
(2L) = значение для 2-проводного подключения
(3L) = значение для 3-проводного подключения
линейность, включая гистерезис и повторяемость;
(настройка порогового значения по DIN 16086)
* при колебаниях температуры до 10 K
** в % диапазона за год
*** при макс. температуре окружающей среды 65 °C
**** при макс. температуре окуржающей среды 80 °C
1) В зависимости от смазки, уплотнения и оценки давления
Упаковочная величина [штука]1
