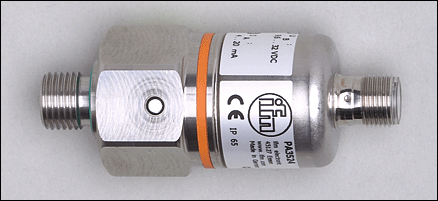

PA3523 | PA-025-RBG14-A-ZVG/US/ /V

PA3523 | PA-025-RBG14-A-ZVG/US/ /V, фото 2
Описание
Информация для заказа

Техническая спецификация в PDF

Характеристики

Электронный датчик давления
Электрический разъём
Соответствует стандарту e1
Подключение к процессу: G ¼ A / M5 I
Аналоговый выход
Диапазон контроля: 0...25 bar

Область применения

Применение Тип давления: относительное
Жидкости и газы
Диапазон давления [bar]150
Миним.разрывное давление [bar]350
Температура измеряемой среды [°C]-25...90 ***

Электронные данные

Электрическое исполнение DC
Рабочее напряжение [V]9,6...32 DC ¹)
сопротивление изоляции [MΩ] > 100 (500 V DC)
Класс защиты III
Защита от переполюсовки да

Выходы

Выход Аналоговый выход
Выход 4...20 mA
Защита от перегрузок по току да
Наиб.нагрузка [Ω](Ub - 9,6 V) x 50; 720 при Ub = 24 V

Диапазон измерения / настройки

Диапазон контроля [bar]0...25

Точность/ погрешность

Точность/ погрешность
(в % интервала)
Отклонение от характеристики < ± 0,25 (BFSL) / < ± 0,5 (LS)
Повторяемость * < 0,1
долговременная стабильность ** < ± 0,05
Температурные коэффициенты (TK) в диапазоне 0...80° C (в % к интервалу в 10 K)
наибольший TK коэффициент нулевой точки < ± 0,1
наибольший TK коэффициент диапазона измерений < ± 0,2

Время реакции

Время нарастания переходной характеристики аналогового выхода [ms]3

Условия эксплуатации

Температура окружающей среды [°C]-25...80
Температура хранения [°C]-40...100
Степень защиты IP 65

Испытания / одобрения

Электромагнитная совместимость
EN 61000-4-2 ESD:  4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение:  30 V/m
EN 61000-4-4 Bсплеск:  2 kV
EN 61000-4-6 ВЧ проводимость:  10 V
Излучение помех  в соответствии с автомобильной директивой 2004/104/EG
CISPR25
Помехоустойчивость  в соответствии с автомобильной директивой 2004/104/EG
ISO 11452-2 HF излучение:  100 V/m
Устойчивость к импульсным помехам по ISO7637-2  Уровень 4
Применение на железной дороге
DIN EN 50155 / IEC 60571 класс T3, C1, S1
Ударопрочность
DIN EN 60068-2-27 50 g (11 ms)
DIN EN 61373: Категория 3
Вибропрочность
DIN EN 60068-2-6 20 g (10...2000 Hz)
DIN EN 61373: Категория 2
MTTF [лет]506

Механические данные

Подключение к процессу G ¼ A / M5 I
Материалы корпуса в контакте с изм. средой нерж. сталь V2A (1.4305) (303S22); керамика; уплотнение: FPM (Viton); согласно DIN 3869-14
Материал нерж. сталь V4A (1.4404); FPM (Viton); PA (полиамид); EPDM/X (Santoprene)
Мин. кол-во циклов 100 миллионов
Вес [kg]0,218

электрическое подключение

Электрическое подсоединение Разъём M12; позолоченные контакты
Назначение жил кабеля при подключении

Примечания

Примечания
BFSL = прямая линия наилучшего соответствия / LS = задание граничного значения
* при колебаниях температуры до 10 K
** в % от значения измерительного диапазона/ 6 месяцев
*** -40...90 °C по требованию
Упаковочная величина [штука]1
