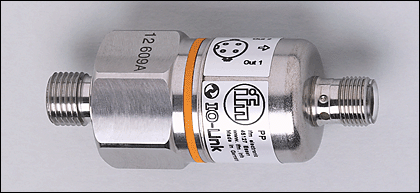

PP001E | PP-250-SBG14-QFPKG/US/ /V
Описание
Информация для заказа
Характеристики | |||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Электронный датчик давления | |||||||||||||||||||||||
| Электрический разъём | |||||||||||||||||||||||
| Настройка точки переключения в режиме "обучения" | |||||||||||||||||||||||
| E1 типовое разрешение | |||||||||||||||||||||||
| Подключение к процессу: G ¼ A / M5 I | |||||||||||||||||||||||
| 2 выхода OUT1 = коммутационный выход OUT2 = коммутационный выход и диагностический выход | |||||||||||||||||||||||
| Диапазон контроля: 0...250 bar / 0...3625 psi / 0...25 MPa | |||||||||||||||||||||||
Область применения | |||||||||||||||||||||||
| Применение | Тип давления: относительное Жидкости и газы Использование в газах при давлении > 25 бар возможно только после консультации с производителем | ||||||||||||||||||||||
| Диапазон давления | 400 bar | 5800 psi | 40 MPa | ||||||||||||||||||||
| Миним.разрывное давление | 850 bar | 12300 psi | 85 MPa | ||||||||||||||||||||
| Температура измеряемой среды [°C] | -25...90 | ||||||||||||||||||||||
Электронные данные | |||||||||||||||||||||||
| Электрическое исполнение | DC PNP | ||||||||||||||||||||||
| Рабочее напряжение [V] | 9,6...36 DC ¹) | ||||||||||||||||||||||
| Потребление тока [mA] | < 45 | ||||||||||||||||||||||
| сопротивление изоляции [MΩ] | > 100 (500 V DC) | ||||||||||||||||||||||
| Класс защиты | III | ||||||||||||||||||||||
| Защита от переполюсовки | да | ||||||||||||||||||||||
Выходы | |||||||||||||||||||||||
| Выход | 2 выхода OUT1 = коммутационный выход OUT2 = коммутационный выход и диагностический выход | ||||||||||||||||||||||
| Выход | 2 x NO / NC программируемый или 1 х NO / NC программируемый + 1 х NC (диагностическая функция) | ||||||||||||||||||||||
| Номинальный ток [mA] | 2 x 250 | ||||||||||||||||||||||
| Падение напряжения [V] | < 2 | ||||||||||||||||||||||
| Защита от короткого замыкания | тактовый | ||||||||||||||||||||||
| Защита от перегрузок по току | да | ||||||||||||||||||||||
| Частота переключения [Hz] | 170 | ||||||||||||||||||||||
Диапазон измерения / настройки | |||||||||||||||||||||||
| Диапазон контроля | 0...250 bar | 0...3625 psi | 0...25 MPa | ||||||||||||||||||||
| Настройка параметров в пределах | |||||||||||||||||||||||
| Порог срабатывания выхода, SP | 2...250 bar | 40...3620 psi | 0,2...25,0 MPa | ||||||||||||||||||||
| Точка сброса, rP | 1...249 bar | 20...3600 psi | 0,1...24,9 MPa | ||||||||||||||||||||
| с шагом в | 1 bar | 20 psi | 0,1 MPa | ||||||||||||||||||||
| Настройка | SP1 = 63 bar; rP1 = 58 bar SP2 = 188 bar; rP2 = 183 bar OUT1 = Hno; OUT2 = Hno | ||||||||||||||||||||||
Точность/ погрешность | |||||||||||||||||||||||
| Точность/ погрешность (в % интервала) | |||||||||||||||||||||||
| Погрешность точки переключения | < ± 0,5 | ||||||||||||||||||||||
| Отклонение от характеристики | < ± 0,25 (BFSL) / < ± 0,5 (LS) | ||||||||||||||||||||||
| Гистерезис | < ± 0,1 | ||||||||||||||||||||||
| Повторяемость * | < ± 0,1 | ||||||||||||||||||||||
| долговременная стабильность ** | < ± 0,1 | ||||||||||||||||||||||
| Температурные коэффициенты (TK) в диапазоне 0...80° C (в % к интервалу в 10 K) | |||||||||||||||||||||||
| наибольший TK коэффициент нулевой точки | 0,2 | ||||||||||||||||||||||
| наибольший TK коэффициент диапазона измерений | 0,2 | ||||||||||||||||||||||
Время реакции | |||||||||||||||||||||||
| готовность к работе после подключения питания [s] | 0,3 | ||||||||||||||||||||||
| Миним. время отклика коммутационного выхода [ms] | 3 | ||||||||||||||||||||||
| затухание ренейного выхода (dAP) [s] | 0,003 - 0,006 - 0,010 - 0,017 - 0,060 - 0,125 - 0,250 - 0,500 | ||||||||||||||||||||||
интерфейсы | |||||||||||||||||||||||
| IO-Link-Device | |||||||||||||||||||||||
| Способ передачи | COM2 (38,4 kBaud) | ||||||||||||||||||||||
| IO-Link проверка | 1.0 | ||||||||||||||||||||||
| IO-Link-Device ID | 3 d / 00 00 03 h | ||||||||||||||||||||||
| Профили | нет | ||||||||||||||||||||||
| SIO режим | да | ||||||||||||||||||||||
| Нужный тип порта | A | ||||||||||||||||||||||
| Аналоговые рабочие данные | 1 | ||||||||||||||||||||||
| Бинарные рабочие данные | 2 | ||||||||||||||||||||||
| Миним.время рабочего цикла [ms] | 2,3 | ||||||||||||||||||||||
Условия эксплуатации | |||||||||||||||||||||||
| Температура окружающей среды [°C] | -25...85 | ||||||||||||||||||||||
| Температура хранения [°C] | -40...100 | ||||||||||||||||||||||
| Степень защиты | IP 68 *** / IP 69K | ||||||||||||||||||||||
Испытания / одобрения | |||||||||||||||||||||||
| Электромагнитная совместимость |
| ||||||||||||||||||||||
| Ударопрочность |
| ||||||||||||||||||||||
| Вибропрочность |
| ||||||||||||||||||||||
| MTTF [лет] | 310 | ||||||||||||||||||||||
Механические данные | |||||||||||||||||||||||
| Подключение к процессу | G ¼ A / M5 I | ||||||||||||||||||||||
| Материалы корпуса в контакте с изм. средой | нерж. сталь V2A (1.4305) (303S22); керамика; FPM (Viton) | ||||||||||||||||||||||
| Материал | нерж. сталь V2A (1.4301); FPM (Viton); EPDM/X (Santoprene); PA (полиамид) | ||||||||||||||||||||||
| Срок службы датчика в циклах срабатывания комм. выхода (миним.) | 100 миллионов | ||||||||||||||||||||||
| Вес [kg] | 0,22 | ||||||||||||||||||||||
Дисплеи / Элементы управления | |||||||||||||||||||||||
| Индикация |
| ||||||||||||||||||||||
электрическое подключение | |||||||||||||||||||||||
| Электрическое подсоединение | Разъём M12 | ||||||||||||||||||||||
Назначение жил кабеля при подключении
| |||||||||||||||||||||||
Примечания | |||||||||||||||||||||||
| Примечания |
| ||||||||||||||||||||||
| Упаковочная величина [штука] | 1 | ||||||||||||||||||||||
