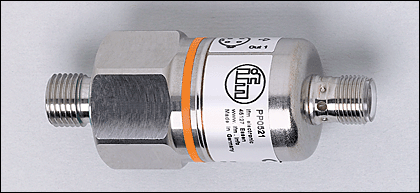

PP0521 | PP-250-SBG14-QFNKG/US/ /V
Описание
Информация для заказа
|
Характеристики |
|||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Электронный датчик давления | |||||||||||||||||
| Настройка точки переключения в режиме "обучения" | |||||||||||||||||
| Подключение к процессу: G ¼ A / M5 I | |||||||||||||||||
| 2 выхода OUT1 = коммутационный выход OUT2 = коммутационный выход и диагностический выход |
|||||||||||||||||
| Диапазон контроля: 0...250 bar / 0...3625 psi / 0...25 MPa | |||||||||||||||||
|
Область применения |
|||||||||||||||||
| Применение | Тип давления: относительное Жидкости и газы Использование в газах при давлении > 25 бар возможно только после консультации с производителем |
||||||||||||||||
| Диапазон давления | 400 bar | 5800 psi | 40 MPa | ||||||||||||||
| Миним.разрывное давление | 850 bar | 12300 psi | 85 MPa | ||||||||||||||
| Температура измеряемой среды [°C] | -25...90 | ||||||||||||||||
|
Электронные данные |
|||||||||||||||||
| Электрическое исполнение | DC NPN | ||||||||||||||||
| Рабочее напряжение [V] | 9,6...36 DC ¹) | ||||||||||||||||
| Потребление тока [mA] | < 45 | ||||||||||||||||
| сопротивление изоляции [MΩ] | > 100 (500 V DC) | ||||||||||||||||
| Класс защиты | III | ||||||||||||||||
| Защита от переполюсовки | да | ||||||||||||||||
|
Выходы |
|||||||||||||||||
| Выход | 2 выхода OUT1 = коммутационный выход OUT2 = коммутационный выход и диагностический выход |
||||||||||||||||
| Выход | 2 x NO / NC программируемый или 1 х NO / NC программируемый + 1 х NC (диагностическая функция) | ||||||||||||||||
| Номинальный ток [mA] | 2 x 250 | ||||||||||||||||
| Падение напряжения [V] | < 2 | ||||||||||||||||
| Защита от короткого замыкания | тактовый | ||||||||||||||||
| Защита от перегрузок по току | да | ||||||||||||||||
| Частота переключения [Hz] | 170 | ||||||||||||||||
|
Диапазон измерения / настройки |
|||||||||||||||||
| Диапазон контроля | 0...250 bar | 0...3625 psi | 0...25 MPa | ||||||||||||||
| Настройка параметров в пределах | |||||||||||||||||
| Порог срабатывания выхода, SP | 2...250 bar | 40...3620 psi | 0,2...25,0 MPa | ||||||||||||||
| Точка сброса, rP | 1...249 bar | 20...3600 psi | 0,1...24,9 MPa | ||||||||||||||
| с шагом в | 1 bar | 20 psi | 0,1 MPa | ||||||||||||||
| Настройка | SP1 = 63 bar; rP1 = 58 bar SP2 = 188 bar; rP2 = 183 bar OUT1 = Hno; OUT2 = Hno |
||||||||||||||||
|
Точность/ погрешность |
|||||||||||||||||
| Точность/ погрешность (в % интервала) |
|||||||||||||||||
| Погрешность точки переключения | < ± 0,5 | ||||||||||||||||
| Отклонение от характеристики | < ± 0,25 (BFSL) / < ± 0,5 (LS) | ||||||||||||||||
| Гистерезис | < ± 0,1 | ||||||||||||||||
| Повторяемость * | < ± 0,1 | ||||||||||||||||
| долговременная стабильность ** | < ± 0,1 | ||||||||||||||||
| Температурные коэффициенты (TK) в диапазоне 0...80° C (в % к интервалу в 10 K) | |||||||||||||||||
| наибольший TK коэффициент нулевой точки | 0,2 | ||||||||||||||||
| наибольший TK коэффициент диапазона измерений | 0,2 | ||||||||||||||||
|
Время реакции |
|||||||||||||||||
| готовность к работе после подключения питания [s] | 0,3 | ||||||||||||||||
| Миним. время отклика коммутационного выхода [ms] | 3 | ||||||||||||||||
| затухание ренейного выхода (dAP) [s] | 0,003 - 0,006 - 0,010 - 0,017 - 0,060 - 0,125 - 0,250 - 0,500 | ||||||||||||||||
|
Условия эксплуатации |
|||||||||||||||||
| Температура окружающей среды [°C] | -25...85 | ||||||||||||||||
| Температура хранения [°C] | -40...100 | ||||||||||||||||
| Степень защиты | IP 68 *** / IP 69K | ||||||||||||||||
|
Испытания / одобрения |
|||||||||||||||||
| Электромагнитная совместимость |
|
||||||||||||||||
| Ударопрочность |
|
||||||||||||||||
| Вибропрочность |
|
||||||||||||||||
| MTTF [лет] | 309 | ||||||||||||||||
|
Механические данные |
|||||||||||||||||
| Подключение к процессу | G ¼ A / M5 I | ||||||||||||||||
| Материалы корпуса в контакте с изм. средой | нерж. сталь V2A (1.4305) (303S22); керамика; FPM (Viton) | ||||||||||||||||
| Материал | нерж. сталь V2A (1.4301); FPM (Viton); EPDM/X (Santoprene); PA (полиамид) | ||||||||||||||||
| Срок службы датчика в циклах срабатывания комм. выхода (миним.) | 100 миллионов | ||||||||||||||||
| Вес [kg] | 0,221 | ||||||||||||||||
|
Дисплеи / Элементы управления |
|||||||||||||||||
| Индикация |
|
||||||||||||||||
|
электрическое подключение |
|||||||||||||||||
| Электрическое подсоединение | Разъём M12 | ||||||||||||||||
Назначение жил кабеля при подключении
|
|||||||||||||||||
|
Примечания |
|||||||||||||||||
| Примечания |
|
||||||||||||||||
| Упаковочная величина [штука] | 1 | ||||||||||||||||
