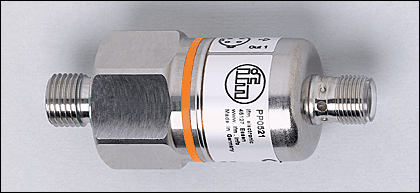

PP0520 | PP-400-SBG14-QFNKG/US/ /V
Описание
Информация для заказа
Характеристики | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Электронный датчик давления | |||||||||||||||||
| Настройка точки переключения в режиме "обучения" | |||||||||||||||||
| Подключение к процессу: G ¼ A / M5 I | |||||||||||||||||
| 2 выхода OUT1 = коммутационный выход OUT2 = коммутационный выход и диагностический выход | |||||||||||||||||
| Диапазон контроля: 0...400 bar / 0...5800 psi / 0...40 MPa | |||||||||||||||||
Область применения | |||||||||||||||||
| Применение | Тип давления: относительное Жидкости и газы Использование в газах при давлении > 25 бар возможно только после консультации с производителем | ||||||||||||||||
| Диапазон давления | 600 bar | 8700 psi | 60 MPa | ||||||||||||||
| Миним.разрывное давление | 1000 bar | 14500 psi | 100 MPa | ||||||||||||||
| Температура измеряемой среды [°C] | -25...90 | ||||||||||||||||
Электронные данные | |||||||||||||||||
| Электрическое исполнение | DC NPN | ||||||||||||||||
| Рабочее напряжение [V] | 9,6...36 DC ¹) | ||||||||||||||||
| Потребление тока [mA] | < 45 | ||||||||||||||||
| сопротивление изоляции [MΩ] | > 100 (500 V DC) | ||||||||||||||||
| Класс защиты | III | ||||||||||||||||
| Защита от переполюсовки | да | ||||||||||||||||
Выходы | |||||||||||||||||
| Выход | 2 выхода OUT1 = коммутационный выход OUT2 = коммутационный выход и диагностический выход | ||||||||||||||||
| Выход | 2 x NO / NC программируемый или 1 х NO / NC программируемый + 1 х NC (диагностическая функция) | ||||||||||||||||
| Номинальный ток [mA] | 2 x 250 | ||||||||||||||||
| Падение напряжения [V] | < 2 | ||||||||||||||||
| Защита от короткого замыкания | тактовый | ||||||||||||||||
| Защита от перегрузок по току | да | ||||||||||||||||
| Частота переключения [Hz] | 170 | ||||||||||||||||
Диапазон измерения / настройки | |||||||||||||||||
| Диапазон контроля | 0...400 bar | 0...5800 psi | 0...40 MPa | ||||||||||||||
| Настройка параметров в пределах | |||||||||||||||||
| Порог срабатывания выхода, SP | 4...400 bar | 60...5790 psi | 0,4...40,0 MPa | ||||||||||||||
| Точка сброса, rP | 2...398 bar | 30...5760 psi | 0,2...39,8 MPa | ||||||||||||||
| с шагом в | 2 bar | 30 psi | 0,2 MPa | ||||||||||||||
| Настройка | SP1 = 100 bar; rP1 = 92 bar SP2 = 300 bar; rP2 = 292 bar OUT1 = Hno; OUT2 = Hno | ||||||||||||||||
Точность/ погрешность | |||||||||||||||||
| Точность/ погрешность (в % интервала) | |||||||||||||||||
| Погрешность точки переключения | < ± 0,5 | ||||||||||||||||
| Отклонение от характеристики | < ± 0,25 (BFSL) / < ± 0,5 (LS) | ||||||||||||||||
| Гистерезис | < ± 0,1 | ||||||||||||||||
| Повторяемость * | < ± 0,1 | ||||||||||||||||
| долговременная стабильность ** | < ± 0,1 | ||||||||||||||||
| Температурные коэффициенты (TK) в диапазоне 0...80° C (в % к интервалу в 10 K) | |||||||||||||||||
| наибольший TK коэффициент нулевой точки | 0,2 | ||||||||||||||||
| наибольший TK коэффициент диапазона измерений | 0,2 | ||||||||||||||||
Время реакции | |||||||||||||||||
| готовность к работе после подключения питания [s] | 0,3 | ||||||||||||||||
| Миним. время отклика коммутационного выхода [ms] | 3 | ||||||||||||||||
| затухание ренейного выхода (dAP) [s] | 0,003 - 0,006 - 0,010 - 0,017 - 0,060 - 0,125 - 0,250 - 0,500 | ||||||||||||||||
Условия эксплуатации | |||||||||||||||||
| Температура окружающей среды [°C] | -25...85 | ||||||||||||||||
| Температура хранения [°C] | -40...100 | ||||||||||||||||
| Степень защиты | IP 68 *** / IP 69K | ||||||||||||||||
Испытания / одобрения | |||||||||||||||||
| Электромагнитная совместимость |
| ||||||||||||||||
| Ударопрочность |
| ||||||||||||||||
| Вибропрочность |
| ||||||||||||||||
| MTTF [лет] | 309 | ||||||||||||||||
Механические данные | |||||||||||||||||
| Подключение к процессу | G ¼ A / M5 I | ||||||||||||||||
| Материалы корпуса в контакте с изм. средой | нерж. сталь V2A (1.4305) (303S22); керамика; FPM (Viton) | ||||||||||||||||
| Материал | нерж. сталь V2A (1.4301); FPM (Viton); EPDM/X (Santoprene); PA (полиамид) | ||||||||||||||||
| Срок службы датчика в циклах срабатывания комм. выхода (миним.) | 100 миллионов | ||||||||||||||||
| Вес [kg] | 0,223 | ||||||||||||||||
Дисплеи / Элементы управления | |||||||||||||||||
| Индикация |
| ||||||||||||||||
электрическое подключение | |||||||||||||||||
| Электрическое подсоединение | Разъём M12 | ||||||||||||||||
Назначение жил кабеля при подключении
| |||||||||||||||||
Примечания | |||||||||||||||||
| Примечания |
| ||||||||||||||||
| Упаковочная величина [штука] | 1 | ||||||||||||||||
