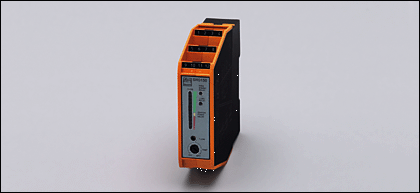

SR0153 | VS3000/24VDC
Описание
Информация для заказа
Характеристики | |||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Блок оценочной электроники для датчиков потока | |||||||||||||||||||||||||||||||
| Монтаж на DIN-рейку | |||||||||||||||||||||||||||||||
| Электрическое подключение с помощью штекера COMBICON с винтовым зажимом (предустановлен). | |||||||||||||||||||||||||||||||
| Подключение:1 датчик | |||||||||||||||||||||||||||||||
Область применения | |||||||||||||||||||||||||||||||
| Применение | контроль скорости потока, температуры и обрыва провода | ||||||||||||||||||||||||||||||
Электронные данные | |||||||||||||||||||||||||||||||
| Электрическое исполнение | DC | ||||||||||||||||||||||||||||||
| Рабочее напряжение [V] | 24 DC | ||||||||||||||||||||||||||||||
| Допуск напряжения [%] | +10 / -10 | ||||||||||||||||||||||||||||||
| Потребление тока [mA] | 90 | ||||||||||||||||||||||||||||||
| Класс защиты | III | ||||||||||||||||||||||||||||||
| Защита от перепутывания полярности | нет | ||||||||||||||||||||||||||||||
Выходы | |||||||||||||||||||||||||||||||
| Выход | Реле | ||||||||||||||||||||||||||||||
| Функция переключения | |||||||||||||||||||||||||||||||
| - Контроль скорости потока | relay energised when flow is present and during the power-on delay time | ||||||||||||||||||||||||||||||
| - Контроль температуры | реле размыкается в случае превышения доп.уставки по температуре | ||||||||||||||||||||||||||||||
| - Контроль обрыва провода | relay de-energised in case of wire break or short circuit | ||||||||||||||||||||||||||||||
| Предельная нагрузка на выход | 4 A (250 V AC / 30 V DC) | ||||||||||||||||||||||||||||||
| Защита от короткого замыкания | нет | ||||||||||||||||||||||||||||||
| Защита от перегрузок по току | нет | ||||||||||||||||||||||||||||||
| Контроль пониженного напряжения | В случае пониженного напряжения через все все реле прекращается подача питания, the LED "Низкое питание/соединение реле разрывается" свет | ||||||||||||||||||||||||||||||
Время реакции | |||||||||||||||||||||||||||||||
| готовность к работе после подключения питания [s] | 10...80 | ||||||||||||||||||||||||||||||
| Время реакции [s] | max. 3 | ||||||||||||||||||||||||||||||
Программное обеспечение / Программирование | |||||||||||||||||||||||||||||||
| Настройка точки переключения | с потенциометром | ||||||||||||||||||||||||||||||
| Выбор предустановки для жидкостей/ для газов | link terminals 23-24 * | ||||||||||||||||||||||||||||||
| Уставка пороговой точки | с потенциометром | ||||||||||||||||||||||||||||||
| Температурный диапазон [°C] | 0...80 | ||||||||||||||||||||||||||||||
| Повторяемость настроенной точки переключения [K] | ± 4 | ||||||||||||||||||||||||||||||
Условия эксплуатации | |||||||||||||||||||||||||||||||
| Температура окружающей среды [°C] | -20...60, если досточно свободного пространства для охлаждения в условиях естественной конвекции | ||||||||||||||||||||||||||||||
| Степень защиты | IP 20 | ||||||||||||||||||||||||||||||
Испытания / одобрения | |||||||||||||||||||||||||||||||
| MTTF [лет] | 263 | ||||||||||||||||||||||||||||||
Механические данные | |||||||||||||||||||||||||||||||
| Материал | PBT (полибутилентерефталат) | ||||||||||||||||||||||||||||||
| Вес [kg] | 0,234 | ||||||||||||||||||||||||||||||
Дисплеи / Элементы управления | |||||||||||||||||||||||||||||||
| Оптическая индикация состояния | 11 светодиодов | ||||||||||||||||||||||||||||||
| Индикация состояния выхода LED | красный | ||||||||||||||||||||||||||||||
| Индикация состояния выхода LED | красный | ||||||||||||||||||||||||||||||
электрическое подключение | |||||||||||||||||||||||||||||||
| Электрическое подсоединение | Разъём Combicon | ||||||||||||||||||||||||||||||
Назначение жил кабеля при подключении
| |||||||||||||||||||||||||||||||
Примечания | |||||||||||||||||||||||||||||||
| Примечания |
| ||||||||||||||||||||||||||||||
| Упаковочная величина [штука] | 1 | ||||||||||||||||||||||||||||||
