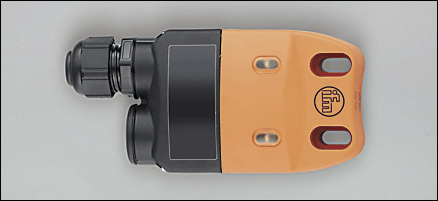

NN506A | INE2004DN/1D/1G/2G
Описание
Информация для заказа
Характеристики | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Индуктивный датчик | ||||||||||||||||||||||
| Прямоугольный корпус, пластмасса | ||||||||||||||||||||||
| Клеммы | ||||||||||||||||||||||
| Modifizierte Anschlussbelegung | ||||||||||||||||||||||
| Сдвоенный датчик для исполнительных устройств с обратной связью | ||||||||||||||||||||||
| Сертификат ATEX | ||||||||||||||||||||||
| группа II, категория 1D | ||||||||||||||||||||||
| группа II, категория 1G | ||||||||||||||||||||||
| группа II, категория 2G | ||||||||||||||||||||||
| Расстояние срабатывания 4 mm; [nf] незаподлицо | ||||||||||||||||||||||
Электронные данные | ||||||||||||||||||||||
| Электрическое исполнение | подключение к сертифицированным искробезопасным цепям с максимальными значениями U = 15 V / I = 50mА / P = 120 mW | |||||||||||||||||||||
| Aktuatorschaltung | Подключение к сертифицированным искробезопасным цепям электромагнитных клапанов с максималными значениями U = 28 электромагнитного клапана / I = 250 мA / P = 750 мВт (до 40 °C) / P = 650 мВт (до 70 °C) | |||||||||||||||||||||
| Рабочее напряжение [V] | 8,2 DC; (1kΩ) | |||||||||||||||||||||
| Напряжение питания [V] | 7,5...15 DC; при использовании вне взрывоопасной зоны | |||||||||||||||||||||
| Потребление тока [mA] | < 1 разомкнуто; ( > 2,1мA замкнуто) | |||||||||||||||||||||
| Внутренняя емкость [nF] | max. 60 je eigensicherer Stromkreis | |||||||||||||||||||||
| Внутренняя индуктивность [µH] | max. 130 je eigensicherer Stromkreis | |||||||||||||||||||||
| Класс защиты | III | |||||||||||||||||||||
Выходы | ||||||||||||||||||||||
| Выход | 2 x NC | |||||||||||||||||||||
| Защита от перегрузок по току | да | |||||||||||||||||||||
| Частота переключения [Hz] | 500 | |||||||||||||||||||||
Диапазон контроля | ||||||||||||||||||||||
| Расстояние срабатывания [mm] | 4 | |||||||||||||||||||||
| Реальное расстояние срабатывания (Sr) [mm] | 4 ± 10 % | |||||||||||||||||||||
| Рабочее расстояние срабатывания [mm] | 0...3,25 | |||||||||||||||||||||
Точность/ погрешность | ||||||||||||||||||||||
| Поправочные коэффициенты | углеродистая сталь (St37) = 1 / V2A (нерж. сталь) прибл. 0,7 / Ms (латунь) прибл. 0,5 / Al (алюминий) прибл. 0,4 / Cu прибл. 0,3 | |||||||||||||||||||||
| Гистерезис [% от Sr] | 1...15 | |||||||||||||||||||||
| Смещение точки переключения [% от Sr] | -10...10 | |||||||||||||||||||||
Условия эксплуатации | ||||||||||||||||||||||
| Температура окружающей среды [°C] | -25...70 | |||||||||||||||||||||
| Степень защиты | IP 65 / IP 67 | |||||||||||||||||||||
Испытания / одобрения | ||||||||||||||||||||||
| Сертификат | BVS 14 ATEX E 005 X IECEx BVS 14.0005X | |||||||||||||||||||||
| Маркировка прибора |  II 1G Ex ia IIB T4 Ga Ta: -25...70 °C II 2G Ex ia IIC T4 Gb Ta: -25...70 °C II 1D Ex ia IIIB T135 °C Da Ta: -25...70 °C | |||||||||||||||||||||
| Электромагнитная совместимость | EN 60947-5-6 | |||||||||||||||||||||
| Виброустойчивость | 10...55 Hz (1 mm) | |||||||||||||||||||||
| Ударопрочность | 30 g (11 ms) | |||||||||||||||||||||
Механические данные | ||||||||||||||||||||||
| Тип монтажа | незаподлицо | |||||||||||||||||||||
| Материал | корпус: полиамид | |||||||||||||||||||||
| Вес [kg] | 0,194 | |||||||||||||||||||||
Дисплеи / Элементы управления | ||||||||||||||||||||||
| Индикация состояния выхода LED | 2 x жёлтый | |||||||||||||||||||||
электрическое подключение | ||||||||||||||||||||||
| Электрическое подсоединение | Клеммные зажимы внутри корпуса; клеммы до 2,5 mm²; Verschraubung M20 x 1,5 | |||||||||||||||||||||
Назначение жил кабеля при подключении
| ||||||||||||||||||||||
Принадлежности | ||||||||||||||||||||||
| Принадлежности (входят в комплект) | 2 Innensechskantschrauben M5 x 16; 2 Innensechskantschrauben M3 x 25 | |||||||||||||||||||||
Примечания | ||||||||||||||||||||||
| Примечания |
| |||||||||||||||||||||
| Упаковочная величина [штука] | 1 | |||||||||||||||||||||
