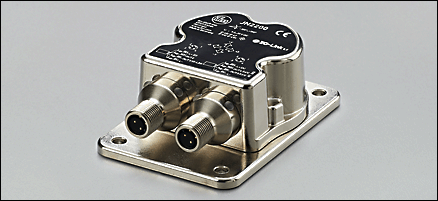

JN2200 | INC-M2M360ABIAKG/US

JN2200 | INC-M2M360ABIAKG/US, фото 2
Описание
Информация для заказа

Техническая спецификация в PDF

Характеристики

Датчик наклона
± 180°
Функция самоконтроля
Интерфейс IO-Link
Analogschnittstellen (Spannung / Strom)
Аналоговые / бинарные выходы

Область применения

Применение 2-achsige Lagekontrolle und Nullpunkt-Nivellierung

Электронные данные

Рабочее напряжение [V]9,2...30 DC
Потребление тока [mA]90 (24 V DC / 25° C) макс. 325 мA при 9,2 В и -40° C с подогревом < 40 mA (24 V) без обогрева
Защита от перепутывания полярности да
Защита от переполюсовки да

Входы / выходы

Вход / общий выход 4

Выходы

цифровой
Выход OUT1: IO-Link / Schließer / Öffner programmierbar; OUT2: Schließer / Öffner programmierbar; PNP / NPN
Макс. допустимая токовая нагрузка на каждый выход [mA]125
Падение напряжения [V]< 2,5
Защита от короткого замыкания да
Защита от перегрузок по току да
аналоговый
токовый выход [mA]4...20; (2 мA в случае ошибки)
Наиб.нагрузка [Ω]220 (9,2…15 V) / 500 (15…30 V)
выход напряжения [V]2...10; (1 V в случае ошибки)
Наиб. нагрузка [Ω]10000 (12...13,5 V) / 1000 (13,5...30 V)

Точность/ погрешность

Точность ≤ ± 0,5°
Коэффициент температуры [1/K] ≤ ± 0,002°
Воспроизводимость ≤ ± 0,1°
Разрешение [°]0,05

интерфейсы

IO-Link-Device
Способ передачи COM2 (38,4 kBaud)
IO-Link проверка V1.1
Стандарт SDCI IEC 61131-9 CDV
IO-Link-Device ID 416 / 0x0001A0
Профили Smart Sensor: Process Data Variable; Device Identification; Device Diagnosis
SIO режим да
Нужный тип порта A
Аналоговые рабочие данные 2
Бинарные рабочие данные 2
Миним.время рабочего цикла [ms]5
Возможные опции при программировании Winkel (X/Y) / Vibration (Veff / aPeak); Hysterese / Fenster; Schaltpunkte; Schaltlogik; Fehlersignalisierung; Selbsttest; Strom- /Spannungsausgang

Условия эксплуатации

Температура окружающей среды [°C]-40...85
Температура хранения [°C]-40...85
Степень защиты IP 65 / IP 67 / IP 68 / IP 69K

Испытания / одобрения

Электромагнитная совместимость
DIN EN 61000-4-2 ESD:  4 kV CD / 8 kV AD
DIN EN 61000-4-3 HF излучение:  10 V/m
DIN EN 61000-4-4 разрыв:  2 kV
DIN EN 61000-4-6 ВЧ проводимость:  10 V
Ударопрочность
DIN EN 60068-2-27 100 g (1 мс) / 1000 Schläge pro Achse (X/Y)
Тестирование солевым туманом DIN EN ISO 9227
MTTF [лет]229

Механические данные

Граничная частота [Hz] настраиваемый: 10; 5; 1; 0,5
Linearitätsabweichung [°] ± 0,2
Количество осей измерения 2
Материал корпус: отливка из цинка никелированн.
Вес [kg]0,413
Угловой диапазон ± 180°

Дисплеи / Элементы управления

Рабочий режим LEDзелёный
Функции дисплея LEDжелтый (точка переключения)

электрическое подключение

Электрическое подсоединение 2 x разъём M12
Назначение жил кабеля при подключении
  разъем M12 links
1:  L+ 24 V DC (+Ub-D)
2:  OUT 2 Коммутационный выход 2
3:  L - GND
4:  OUT 1 Schaltausgang 1 oder IO-Link
  разъем M12 rechts
1:  L+ 24 V DC (+Ub-A)
2:  A2 Аналоговый выход 2
3:  L - GND
4:  A1 Аналоговый выход 1

Принадлежности

Принадлежности (входят в комплект) Защитная крышка

Примечания

Примечания
125 mA (85° C); 200 mA (60° C); 250 mA (40° C)
Упаковочная величина [штука]1

Другие данные

Mess- und Einstellbereich
Neigungsmessungось x
min.max.
Порог срабатывания выходаSP1[°]-179,00180,00
RückschaltpunktrP1[°]-180,00179,00
Aналоговая пусковая точкаASP1[°]-180,00179,00
Aналоговая конечная точкаAEP1[°]-179,00180,00
Ширина шага[°]0,01
Neigungsmessungось y
Порог срабатывания выходаSP2[°]-179,00180,00
RückschaltpunktrP2[°]-180,00179,00
Aналоговая пусковая точкаASP2[°]-180,00179,00
Aналоговая конечная точкаAEP2[°]-179,00180,00
Ширина шага[°]0,01
Измерение вибрацииv eff
min.max.
Порог срабатывания выходаSP1[mm/s]1032000
RückschaltpunktrP1[mm/s]031990
Aналоговая пусковая точкаASP3[mm/s]031990
Aналоговая конечная точкаAEP3[mm/s]1032000
Ширина шага[mm/s]0,1
Измерение вибрацииa peak
Порог срабатывания выходаSP2[mg]116000
RückschaltpunktrP2[mg]015999
Aналоговая пусковая точкаASP4[mg]015999
Aналоговая конечная точкаAEP4[mg]116000
Ширина шага[mg]1
