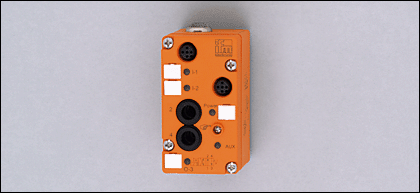

AC2048 | AirBox 2DI 1PO M12
Описание
Информация для заказа
Характеристики | |||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Пневмоостров AS-i | |||||||||||||||||||||||||||||||
| AS-i интерфейс для нижних частей модуля | |||||||||||||||||||||||||||||||
| Разъёмы M12 x 1 | |||||||||||||||||||||||||||||||
| Подключение к системе при помощи пневмофитингов | |||||||||||||||||||||||||||||||
| 1 пневматический выход (NO/NC по выбору) | |||||||||||||||||||||||||||||||
Электронные данные | |||||||||||||||||||||||||||||||
| Электрическое исполнение | 2 входа/ 1 комм NO/NC выход (моностабильный) | ||||||||||||||||||||||||||||||
| Рабочее напряжение [V] | 26,5...31,6 DC | ||||||||||||||||||||||||||||||
| Суммарное потребление тока от AS-i [mA] | < 165 | ||||||||||||||||||||||||||||||
Входы | |||||||||||||||||||||||||||||||
| цифровой | |||||||||||||||||||||||||||||||
| Электрическое подключение | PNP | ||||||||||||||||||||||||||||||
| Питание датчика | AS-i | ||||||||||||||||||||||||||||||
| Диапазон питающих напряжений [V] | 20...30 DC | ||||||||||||||||||||||||||||||
| Допустимая токовая нагрузка для всех входов [mA] | 100 | ||||||||||||||||||||||||||||||
| Входной ток High/Low [mA] | > 3 / < 1,5 | ||||||||||||||||||||||||||||||
| Уровень переключающего сигнала 1 [V] | > 10 | ||||||||||||||||||||||||||||||
| Защита от короткого замыкания | да | ||||||||||||||||||||||||||||||
Выходы | |||||||||||||||||||||||||||||||
| цифровой | |||||||||||||||||||||||||||||||
| Выход | Встроенный воздухоотвод; внешнее питание клапана 24 V DC | ||||||||||||||||||||||||||||||
| Диапазон питающих напряжений [V] | 18...30 DC | ||||||||||||||||||||||||||||||
| Внешний источник питания | в соответствии с PELV | ||||||||||||||||||||||||||||||
| Встроенный "Watchdog" | да | ||||||||||||||||||||||||||||||
Условия эксплуатации | |||||||||||||||||||||||||||||||
| Температура окружающей среды [°C] | 0...55, допустимо применение при температуре ниже 0 °C при специальной подготовке сжатого воздуха | ||||||||||||||||||||||||||||||
| Степень защиты | IP 65 | ||||||||||||||||||||||||||||||
Испытания / одобрения | |||||||||||||||||||||||||||||||
| Электромагнитная совместимость | EN 50295 | ||||||||||||||||||||||||||||||
AS-i классификация | |||||||||||||||||||||||||||||||
| AS-i профиль | S-3.F | ||||||||||||||||||||||||||||||
| Конфигурация входов/выходов [Hex] | 3 | ||||||||||||||||||||||||||||||
| Идентификационный код [Hex] | F | ||||||||||||||||||||||||||||||
| AS-i сертификат | в стадии разработки | ||||||||||||||||||||||||||||||
| Биты данных |
| ||||||||||||||||||||||||||||||
Механические данные | |||||||||||||||||||||||||||||||
| Пневматическая система | один клапан 4/2-ходовой | ||||||||||||||||||||||||||||||
| Рабочий диапазон давления [бар] | 3...8 | ||||||||||||||||||||||||||||||
| Воздушный поток при 6/5 bar [Nl/min] | 500 | ||||||||||||||||||||||||||||||
| Расход воздуха при 6/0 bar [Nl/min] | 700 | ||||||||||||||||||||||||||||||
| Консистенция сжатого воздуха | фильтрованный (5 мкм); со смазкой (ISO-VG10) или без смазки | ||||||||||||||||||||||||||||||
| Вспомогательный воздух 90 % разряжение [бар] | 3...8 | ||||||||||||||||||||||||||||||
| Фитинг для труб [тип/мм] | Legris LF 3000/8 / LF 3000/4 | ||||||||||||||||||||||||||||||
| Материал | PBT (полибутилентерефталат) | ||||||||||||||||||||||||||||||
| Вес [kg] | 0,247 | ||||||||||||||||||||||||||||||
Дисплеи / Элементы управления | |||||||||||||||||||||||||||||||
| Рабочий режим LED | зелёный | ||||||||||||||||||||||||||||||
| Функции дисплея LED | желтый | ||||||||||||||||||||||||||||||
электрическое подключение | |||||||||||||||||||||||||||||||
| Электрическое подсоединение | Контактные штыри на нижнем модуле | ||||||||||||||||||||||||||||||
Назначение жил кабеля при подключении
| |||||||||||||||||||||||||||||||
Примечания | |||||||||||||||||||||||||||||||
| Примечания |
| ||||||||||||||||||||||||||||||
| Упаковочная величина [штука] | 1 | ||||||||||||||||||||||||||||||
