OOO "ФилФар Технолоджи"

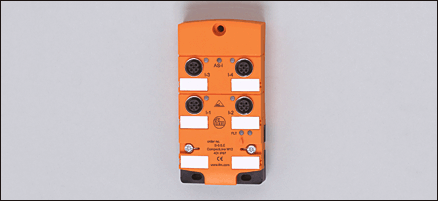

AC2410 | CompactModule 4DI M12

Под заказТолько оптом

Цену уточняйте

  • +375 показать номер +375(44)765-55-50
  • +375(29)690-11-55

Заказ только по телефону

  • +375(44)765-55-50
    +375(29)690-11-55
    Сергей, Владимир
    БеларусьМинскул. Западная, д.13, каб.519

Техническая спецификация в PDF

Характеристики

Активный модуль CompactLine
Прямое подключение к плоскому AS-i кабелю
Разъёмы M12 x 1
полностью изолированный корпус
ИК-порт для адресации
Цифровые входы

Электронные данные

Электрическое исполнение 4 входа
Рабочее напряжение [V]26,5...31,6 DC; "supply class 2" согласно cULus
Суммарное потребление тока от AS-i [mA]< 250

Входы

цифровой
Электрическое подключение PNP
Питание датчика AS-i
Диапазон питающих напряжений [V]20...30 DC
Допустимая токовая нагрузка для всех входов [mA]200
Ограничение входного тока [mA]15
Входной ток High/Low [mA]6...10 / 0...2
Уровень переключающего сигнала 1 [V] > 11
Защита от короткого замыкания да

Условия эксплуатации

Температура окружающей среды [°C]-25...80
Степень защиты IP 67; (enclosure type 1); при использовании плоского кабеля E7400x и E7401x

Испытания / одобрения

Электромагнитная совместимость EN 50295

AS-i классификация

AS-i версия 2.11 + 3.0
Расширенный режим адресации нет
AS-i профиль S-0.0.E
Конфигурация входов/выходов [Hex] 0
Идентификационный код [Hex] 0.E
AS-i сертификат 40501
Биты данных
Бит данныхD0D1D2D3
Вход1234
РозеткаI-1I-2I-3I-4
Pin2+42+42+42+4

Механические данные

Материал PA (полиамид); гнездо: латунь никелированн.; Резьбовые вставки в нижнюю часть: латунь никелированн.; О-кольцо (разъем): витон; Прокалывающие контакты: CuSn6 поверхность из никеля и оловянное покрытие
Вес [kg]0,292

Дисплеи / Элементы управления

Рабочий режим LEDзелёный
Ошибка LEDкрасный
Функции дисплея LEDжелтый

электрическое подключение

Назначение жил кабеля при подключении
  Входы
Контакт 1:  питание датчика L+
Контакт 2+4:  вход данных 1 (intern gebrückt)
Контакт 3:  питание датчика L-
Контакт 5:  заземление

Принадлежности

Принадлежности (дополнительные)
Втулка из нержавеющей стали для монтажа в случае высоких механических напряжений (E70402)

Примечания

Примечания
Не подключать любой из контактов I-, I+, I1, I2, I3, I4 к внешнему потенциалу, так как они электрически подключены к AS-i кабелю.
Упаковочная величина [штука]1
