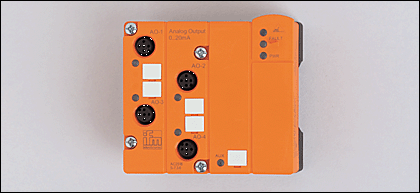

AC2568 | ClassicLineVA 4AO (C) M12 IP67
Описание
Характеристики
Информация для заказа
Характеристики | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Активный модуль ClassicLine | |||||||||||||
| AS-i интерфейс для колодок типа FС/FС-E | |||||||||||||
| Разъёмы M12 x 1 | |||||||||||||
| AS-i профиль S-7.3 | |||||||||||||
| ИК-порт для адресации | |||||||||||||
| 4 аналоговых выхода 0...20 мA | |||||||||||||
| Для подключения 2 -х проводных исполнительных устройств | |||||||||||||
| шуруп из нержавеющей стали | |||||||||||||
| Уплотнитель VITON | |||||||||||||
Электронные данные | |||||||||||||
| Электрическое исполнение | 4 выхода 0...20 mA | ||||||||||||
| Рабочее напряжение [V] | 26,5...31,6 DC | ||||||||||||
| Текущее потребление тока через AS-i (с внешним питанием) [мA] | 50 | ||||||||||||
| Текущее потребление тока через AS-i (без внешнего питания) [мA] | 180 | ||||||||||||
| Текущее потребление тока от внешнего источника питания 24 В DC [мA] | 130 | ||||||||||||
| AS-i интерфейс, защита от переполюсовки | да | ||||||||||||
Выходы | |||||||||||||
| Диапазон питающих напряжений [V] | 24 DC ± 20 % | ||||||||||||
| Внешний источник питания | в соответствии с PELV | ||||||||||||
| Защита от короткого замыкания | да | ||||||||||||
| аналоговый | |||||||||||||
| токовый выход [mA] | 0...20 | ||||||||||||
| Наиб.нагрузка [Ω] | 600 | ||||||||||||
| Питание привода | AS-i / внешний | ||||||||||||
| Разрешение [Bit] | 16 (1 bit = 1 µA) | ||||||||||||
Диапазон измерения / настройки | |||||||||||||
| Область значений [Bit] | 0...20000 ; точность 0,5 % от конечного значения диапазона измерений | ||||||||||||
Время реакции | |||||||||||||
| Время цифроаналогового преобразования 4 каналов [ms] | < 1 | ||||||||||||
Условия эксплуатации | |||||||||||||
| Температура окружающей среды [°C] | 0...70 | ||||||||||||
| Температура хранения [°C] | -20...85 | ||||||||||||
| Степень защиты | IP 67 | ||||||||||||
Испытания / одобрения | |||||||||||||
| Электромагнитная совместимость |
| ||||||||||||
| MTTF [лет] | 135 | ||||||||||||
AS-i классификация | |||||||||||||
| AS-i профиль | S-7.3.6 | ||||||||||||
| Адресация | через интерфейс IR или разъём в нижней части (принадлежность) | ||||||||||||
| Конфигурация входов/выходов [Hex] | 7 | ||||||||||||
| Идентификационный код [Hex] | 3.6 | ||||||||||||
| AS-i сертификат | в стадии разработки | ||||||||||||
Механические данные | |||||||||||||
| Материал | PBT (полибутилентерефталат); уплотнение: витон; винты: нерж. сталь | ||||||||||||
| Вес [kg] | 0,22 | ||||||||||||
Дисплеи / Элементы управления | |||||||||||||
| Рабочий режим LED | зелёный (индикация AS-i напряжения / индикация ext. 24 V AUX -вспомогательного питания) | ||||||||||||
| Ошибка LED | красный (FAULT: AS-i коммуникационная ошибка /периферийная ошибка) | ||||||||||||
| Функции дисплея LED | жёлтый (индикаторные каналы AO1...AO4) | ||||||||||||
электрическое подключение | |||||||||||||
Назначение жил кабеля при подключении
| |||||||||||||
Принадлежности | |||||||||||||
| Принадлежности (дополнительные) |
| ||||||||||||
Примечания | |||||||||||||
| Упаковочная величина [штука] | 1 | ||||||||||||
