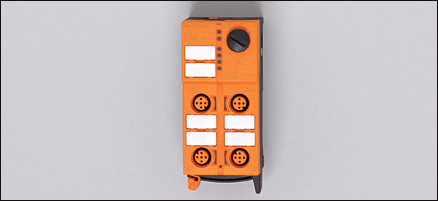

AC5211 | ClassicLine 2DI 2DO-Y IP67
Описание
Информация для заказа
Характеристики | ||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Активный модуль ClassicLine | ||||||||||||||||||||||||||||||||||||||||||||
| Прямое подключение к плоскому AS-i кабелю | ||||||||||||||||||||||||||||||||||||||||||||
| Разъёмы M12 x 1 | ||||||||||||||||||||||||||||||||||||||||||||
| Разъём для адресации | ||||||||||||||||||||||||||||||||||||||||||||
| Ориентация плоского кабеля возможна в трех направлениях | ||||||||||||||||||||||||||||||||||||||||||||
| Цифровые входы и выходы (2 А) | ||||||||||||||||||||||||||||||||||||||||||||
Электронные данные | ||||||||||||||||||||||||||||||||||||||||||||
| Электрическое исполнение | 2 входа / 2 выхода | |||||||||||||||||||||||||||||||||||||||||||
| Рабочее напряжение [V] | 26,5...31,6 DC; "supply class 2" согласно cULus | |||||||||||||||||||||||||||||||||||||||||||
| Суммарное потребление тока от AS-i [mA] | < 150 | |||||||||||||||||||||||||||||||||||||||||||
| Макс. допустимая токовая нагрузка на каждый модуль [mA] | 4000 | |||||||||||||||||||||||||||||||||||||||||||
Входы | ||||||||||||||||||||||||||||||||||||||||||||
| цифровой | ||||||||||||||||||||||||||||||||||||||||||||
| Электрическое подключение | DC PNP | |||||||||||||||||||||||||||||||||||||||||||
| Питание датчика | AS-i | |||||||||||||||||||||||||||||||||||||||||||
| Диапазон питающих напряжений [V] | 18...30 DC * | |||||||||||||||||||||||||||||||||||||||||||
| Допустимая токовая нагрузка для всех входов [mA] | 100 | |||||||||||||||||||||||||||||||||||||||||||
| Входной ток High/Low [mA] | 6...10 / 0...2 | |||||||||||||||||||||||||||||||||||||||||||
| Уровень переключающего сигнала 1 [V] | > 11 | |||||||||||||||||||||||||||||||||||||||||||
| Защита от короткого замыкания | да | |||||||||||||||||||||||||||||||||||||||||||
Выходы | ||||||||||||||||||||||||||||||||||||||||||||
| цифровой | ||||||||||||||||||||||||||||||||||||||||||||
| Выход | Транзистор PNP | |||||||||||||||||||||||||||||||||||||||||||
| Диапазон питающих напряжений [V] | 24 DC (15...30 DC) * | |||||||||||||||||||||||||||||||||||||||||||
| Внешний источник питания | в соответствии с PELV | |||||||||||||||||||||||||||||||||||||||||||
| Макс. допустимая токовая нагрузка на каждый выход [mA] | 2000 | |||||||||||||||||||||||||||||||||||||||||||
| Гальваническая развязка | да | |||||||||||||||||||||||||||||||||||||||||||
| Встроенный "Watchdog" | да | |||||||||||||||||||||||||||||||||||||||||||
| Защита от короткого замыкания | да | |||||||||||||||||||||||||||||||||||||||||||
Условия эксплуатации | ||||||||||||||||||||||||||||||||||||||||||||
| Температура окружающей среды [°C] | -25...70 | |||||||||||||||||||||||||||||||||||||||||||
| Степень защиты | IP 67 | |||||||||||||||||||||||||||||||||||||||||||
Испытания / одобрения | ||||||||||||||||||||||||||||||||||||||||||||
| Электромагнитная совместимость |
| |||||||||||||||||||||||||||||||||||||||||||
| MTTF [лет] | 188 | |||||||||||||||||||||||||||||||||||||||||||
AS-i классификация | ||||||||||||||||||||||||||||||||||||||||||||
| AS-i версия | 2.11 + 3.0 | |||||||||||||||||||||||||||||||||||||||||||
| Расширенный режим адресации | нет | |||||||||||||||||||||||||||||||||||||||||||
| AS-i профиль | S-3.0.E | |||||||||||||||||||||||||||||||||||||||||||
| Конфигурация входов/выходов [Hex] | 3 | |||||||||||||||||||||||||||||||||||||||||||
| Идентификационный код [Hex] | 0.E | |||||||||||||||||||||||||||||||||||||||||||
| AS-i сертификат | в стадии разработки | |||||||||||||||||||||||||||||||||||||||||||
| Биты данных |
| |||||||||||||||||||||||||||||||||||||||||||
Механические данные | ||||||||||||||||||||||||||||||||||||||||||||
| Материал | PA (полиамид); Прокалывающие контакты: CuSn6 поверхность из никеля и оловянное покрытие | |||||||||||||||||||||||||||||||||||||||||||
| Вес [kg] | 0,193 | |||||||||||||||||||||||||||||||||||||||||||
Дисплеи / Элементы управления | ||||||||||||||||||||||||||||||||||||||||||||
| Рабочий режим LED | зелёный | |||||||||||||||||||||||||||||||||||||||||||
| Ошибка LED | красный | |||||||||||||||||||||||||||||||||||||||||||
| Функции дисплея LED | желтый | |||||||||||||||||||||||||||||||||||||||||||
электрическое подключение | ||||||||||||||||||||||||||||||||||||||||||||
Назначение жил кабеля при подключении
| ||||||||||||||||||||||||||||||||||||||||||||
Принадлежности | ||||||||||||||||||||||||||||||||||||||||||||
| Принадлежности (входят в комплект) | нижняя часть | |||||||||||||||||||||||||||||||||||||||||||
| Принадлежности (дополнительные) |
| |||||||||||||||||||||||||||||||||||||||||||
Примечания | ||||||||||||||||||||||||||||||||||||||||||||
| Примечания |
| |||||||||||||||||||||||||||||||||||||||||||
| Упаковочная величина [штука] | 1 | |||||||||||||||||||||||||||||||||||||||||||
