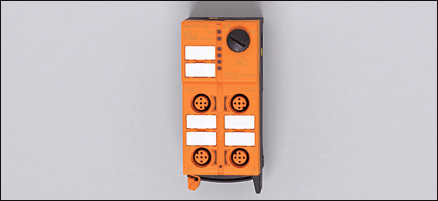

AC5203 | ClassicLine 3DO-Y IP67
Описание
Информация для заказа
Характеристики | |||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Активный модуль ClassicLine | |||||||||||||||||||||||||||||||||||||||||||||
| Прямое подключение к плоскому AS-i кабелю | |||||||||||||||||||||||||||||||||||||||||||||
| Разъёмы M12 x 1 | |||||||||||||||||||||||||||||||||||||||||||||
| Версия 2.11 и 3.0 с расширенным режимом адресации. | |||||||||||||||||||||||||||||||||||||||||||||
| Разъём для адресации | |||||||||||||||||||||||||||||||||||||||||||||
| Ориентация плоского кабеля возможна в трех направлениях | |||||||||||||||||||||||||||||||||||||||||||||
| Цифровые выходы | |||||||||||||||||||||||||||||||||||||||||||||
Электронные данные | |||||||||||||||||||||||||||||||||||||||||||||
| Электрическое исполнение | 3 вывода | ||||||||||||||||||||||||||||||||||||||||||||
| Рабочее напряжение [V] | 26,5...31,6 DC; "supply class 2" согласно cULus | ||||||||||||||||||||||||||||||||||||||||||||
| Суммарное потребление тока от AS-i [mA] | < 50 | ||||||||||||||||||||||||||||||||||||||||||||
| Макс. допустимая токовая нагрузка на каждый модуль [mA] | 3000 | ||||||||||||||||||||||||||||||||||||||||||||
Выходы | |||||||||||||||||||||||||||||||||||||||||||||
| цифровой | |||||||||||||||||||||||||||||||||||||||||||||
| Выход | Транзистор PNP | ||||||||||||||||||||||||||||||||||||||||||||
| Диапазон питающих напряжений [V] | 24 DC (15...30 DC) * | ||||||||||||||||||||||||||||||||||||||||||||
| Внешний источник питания | в соответствии с PELV | ||||||||||||||||||||||||||||||||||||||||||||
| Макс. допустимая токовая нагрузка на каждый выход [mA] | 1000 | ||||||||||||||||||||||||||||||||||||||||||||
| Гальваническая развязка | да | ||||||||||||||||||||||||||||||||||||||||||||
| Встроенный "Watchdog" | да | ||||||||||||||||||||||||||||||||||||||||||||
| Защита от короткого замыкания | да | ||||||||||||||||||||||||||||||||||||||||||||
Условия эксплуатации | |||||||||||||||||||||||||||||||||||||||||||||
| Температура окружающей среды [°C] | -25...70 | ||||||||||||||||||||||||||||||||||||||||||||
| Степень защиты | IP 67 | ||||||||||||||||||||||||||||||||||||||||||||
Испытания / одобрения | |||||||||||||||||||||||||||||||||||||||||||||
| Электромагнитная совместимость |
| ||||||||||||||||||||||||||||||||||||||||||||
| MTTF [лет] | 215 | ||||||||||||||||||||||||||||||||||||||||||||
AS-i классификация | |||||||||||||||||||||||||||||||||||||||||||||
| AS-i версия | 2.11 + 3.0 | ||||||||||||||||||||||||||||||||||||||||||||
| Расширенный режим адресации | да | ||||||||||||||||||||||||||||||||||||||||||||
| AS-i профиль | S-8.A.E | ||||||||||||||||||||||||||||||||||||||||||||
| Конфигурация входов/выходов [Hex] | 8 | ||||||||||||||||||||||||||||||||||||||||||||
| Идентификационный код [Hex] | A.E | ||||||||||||||||||||||||||||||||||||||||||||
| AS-i сертификат | в стадии разработки | ||||||||||||||||||||||||||||||||||||||||||||
| Биты данных |
| ||||||||||||||||||||||||||||||||||||||||||||
Механические данные | |||||||||||||||||||||||||||||||||||||||||||||
| Материал | PA (полиамид); Прокалывающие контакты: CuSn6 поверхность из никеля и оловянное покрытие | ||||||||||||||||||||||||||||||||||||||||||||
| Вес [kg] | 0,183 | ||||||||||||||||||||||||||||||||||||||||||||
Дисплеи / Элементы управления | |||||||||||||||||||||||||||||||||||||||||||||
| Рабочий режим LED | зелёный | ||||||||||||||||||||||||||||||||||||||||||||
| Ошибка LED | красный | ||||||||||||||||||||||||||||||||||||||||||||
| Функции дисплея LED | желтый | ||||||||||||||||||||||||||||||||||||||||||||
электрическое подключение | |||||||||||||||||||||||||||||||||||||||||||||
Назначение жил кабеля при подключении
| |||||||||||||||||||||||||||||||||||||||||||||
Принадлежности | |||||||||||||||||||||||||||||||||||||||||||||
| Принадлежности (входят в комплект) | нижняя часть | ||||||||||||||||||||||||||||||||||||||||||||
| Принадлежности (дополнительные) |
| ||||||||||||||||||||||||||||||||||||||||||||
Примечания | |||||||||||||||||||||||||||||||||||||||||||||
| Примечания |
| ||||||||||||||||||||||||||||||||||||||||||||
| Упаковочная величина [штука] | 1 | ||||||||||||||||||||||||||||||||||||||||||||
Характеристики
