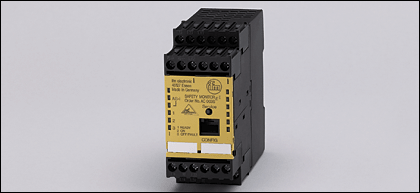

AC032S | Safety mon/2 ch. enhan. net

  AC032S | Safety mon/2 ch. enhan. net
Под заказТолько оптом

Цену уточняйте

  • +375 показать номер +375(44)765-55-50
  • +375(29)690-11-55

Заказ только по телефону

  • Контакты
    • Телефон:
      +375(44)765-55-50
      +375(29)690-11-55
    • Контактное лицо:
      Сергей, Владимир
    • Адрес:
      ул. Западная, д.13, каб.519, Минск, Беларусь
    • Email:
      zapros@filfar.by

Техническая спецификация в PDF

Характеристики

Монитор для устройств безопасности AS-i
Винтовые клеммы
Расширенная функциональность и встроенное ведомое устройство для управления безопасного выхода AS-i
2-канальные
Конфигурация и настройка через программное обеспечение ASIMON V3.0
Отвечают требованиям стандартов:
EN ISO 13849-1: Категория 4 PL e
IEC 61508: SIL 3

Электронные данные

Электрическое исполнение 1 безопасный выход
Рабочее напряжение [V]24 DC ± 15%
Потребление тока [mA]< 45
Пиковый ток включения * [mA] 600
Категория электрического перенапряжения 3, для рабочего напряжения 300 V AC по VDE 0110 часть 1
Номинальный рабочий ток [mA] 250

Входы

Входной ток High/Low [mA]10 (24 V DC) / -
Входы стартовый вход:
оптически развязанный вход (высокий активный),
ток на входе около 10 mA (24 V DC)

контакторный управляющий вход (EDM):
оптически развязанный вход (высокий активный),
ток на входе около 10 mA (24 V DC)

Выходы

Meldeausgang Safety ON ** PNP-транзисторный выход/ 200 mA / защита от короткого замыкания и неправильной полярности
Безопасный выход 2 нормально открытых контакта (без напряжения)
макс. нагрузка на контакт: 1 A DC-13 (24 V DC) / 3 A AC-15 (230 V AC)
продолжительный тепловой ток: 3 A на выходную цепь

интерфейсы

Конфигурация интерфейса 9600 бод/ нет контроля по чётности / 1 стартовый бит / 1 стоповый бит / 8 информационных бит

Условия эксплуатации

Температура окружающей среды [°C]-20...60
Температура хранения [°C]-30...70
Степень защиты IP 20

Испытания / одобрения

Электромагнитная совместимость
EN 50081-2  (1993)
EN 61000-6-2  (1999)
EN 60947-5-1  (2000)
EN 60204-1

Классификация безопасности

Срок службы TM (Mission Time) [h]175200, (20 лет)
PFD 7,2 x 10E-5
PFH 9,9 x 10E-9

AS-i классификация

AS-i профиль 7.F
Конфигурация входов/выходов [Hex] 7
Идентификационный код [Hex] F
AS-i сертификат в стадии разработки

Механические данные

Материал полиамид чёрный
Вес [kg]0,4

электрическое подключение

Назначение жил кабеля при подключении
AS-i +:  Порт для шины AS-i
AS-i -:  Порт для шины AS-i
AS-i S+ / AS-i S-:  Sicherer AS-i Ausgang zur Aktuator-Überwachung oder Kopplung eines anderen AS-i Netzes
L+:  +24V DC питание
M:  GND заземление
FE:  заземление
1.Y1:  EDM Замыкатель на входе
1.Y2:  впуск / впуск - ввод
1.13:  Коммутационный выход 1
1.14:  Коммутационный выход 1
1.23:  Коммутационный выход 2
1.24:  Коммутационный выход 2
1.32:  Безопасность ON / выходной сигнал
2.Y1:  EDM 2 Eingang Rückführkreis / Ausgangskreis 2
2.Y2:  впуск 2 / впуск - ввод Выходная цепь 2
2.13:  Ausgangsschaltelement 1 Выходная цепь 2
2.14:  Ausgangsschaltelement 1 Выходная цепь 2
2.23:  Ausgangsschaltelement 2 Выходная цепь 2
2.24:  Ausgangsschaltelement 2 Выходная цепь 2
2.32:  Безопасность ON / выходной сигнал 2 Выходная цепь 2

Примечания

Примечания
Nur für den Einsatz in elektrischen Betriebsräumen oder in Schaltschränken mit Mindestschutzart IP54 geeignet
* Gleichzeitiges Einschalten aller Relais, der Strom für die Meldeausgänge ist nicht berücksichtigt
** Der Meldeausgang Safety ON ist nicht sicherheitsrelevant
Упаковочная величина [штука]1

Другие данные

AS-i данные Напряжение питания AS-i: 26,5…31,6 DC
Потребление тока AS-i до 45 mА
