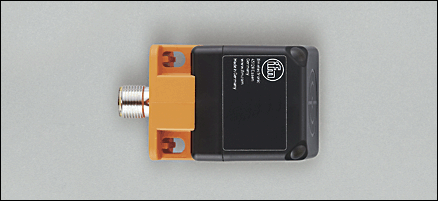

IM5118 | IMC2015-ASI /US-100-DPS

  IM5118 | IMC2015-ASI /US-100-DPS
Под заказТолько оптом

Цену уточняйте

  • +375 показать номер +375(44)765-55-50
  • +375(29)690-11-55

Заказ только по телефону

  • Контакты
    • Телефон:
      +375(44)765-55-50
      +375(29)690-11-55
    • Контактное лицо:
      Сергей, Владимир
    • Адрес:
      ул. Западная, д.13, каб.519, Минск, Беларусь
    • Email:
      zapros@filfar.by

Техническая спецификация в PDF

Характеристики

Индуктивный датчик
Прямоугольный корпус, пластмасса
Электрический разъём
Ориентация чувствительной поверхности
Расстояние срабатывания 15 mm; [f] установка заподлицо

Электронные данные

Электрическое исполнение AS-i
Рабочее напряжение [V]26,5...31,6 DC (AS-i)
Потребление тока [mA]< 35
Класс защиты III
Защита от переполюсовки да

Выходы

Частота переключения [Hz]100

Диапазон контроля

Расстояние срабатывания [mm]15
Рабочее расстояние срабатывания [mm]0...12,1

Точность/ погрешность

Поправочные коэффициенты углеродистая сталь (St37) = 1 / V2A (нерж. сталь) прибл. 0,7 / Ms (латунь) прибл. 0,5 / Al (алюминий) прибл. 0,5 / Cu прибл. 0,4
Гистерезис [% от Sr]1...20
Смещение точки переключения [% от Sr]-10...10

Условия эксплуатации

Температура окружающей среды [°C]-25...70
Степень защиты IP 67

Испытания / одобрения

Электромагнитная совместимость
EN 61000-4-2 ESD:  4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение:  10 V/m
EN 61000-4-4 Bсплеск:  2 kV
EN 61000-4-6 ВЧ проводимость:  10 V
EN 55011:  класс B
MTTF [лет]958

AS-i классификация

AS-i версия 3.0
Расширенный режим адресации да
AS-i профиль S-0.A.E
Конфигурация входов/выходов [Hex] 0
Идентификационный код [Hex] A.E
AS-i сертификат 71901
Биты данных
Бит данныхD0D1D2D3
описаниекоммутационный сигналзона ненадёжного обнаруженияготовность к работене используется
состояние = 0объект за пределами активной зоны, желтый светодиод не горитобъект в зоне ненадёжного обнаружения, красный светодиод мигаетдатчик неисправен или расстояние до объекта < 10% от Sr, красный светодиод мигает-
состояние = 1объект в пределах активной зоны, желтый светодиод горитобъект за пределами зоны ненадёжного обнаружения, красный светодиод не горитустройство готово к пуску, красный светодиод не горитзначение по умолчанию

Механические данные

Тип монтажа установка заподлицо
Материал PBT (полибутилентерефталат); PPE
Вес [kg]0,148

Дисплеи / Элементы управления

Индикация состояния выхода LEDжелтый
Функции дисплея LEDкрасный

электрическое подключение

Электрическое подсоединение Разъём M12; Поворачиваемый, фиксируется защелкой
Назначение жил кабеля при подключении

Примечания

Упаковочная величина [штука]1
