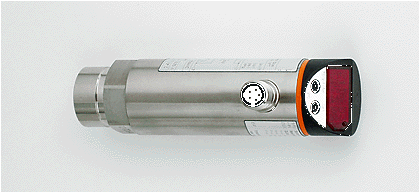

PN4226 | PN-2,5-RBN14-HFBOW/LS/ /V
Описание
Информация для заказа
Характеристики | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Электронный датчик давления | |||||||||||||
| Электрический разъём | |||||||||||||
| Программируемая функция | |||||||||||||
| Подключение к процессу: ¼" NPT I | |||||||||||||
| Коммутационный выход | |||||||||||||
| 7-сегментный светодиодный дисплей | |||||||||||||
| Диапазон контроля: 0...2,5 bar / 0...36,3 psi / 0...250 kPa | |||||||||||||
Область применения | |||||||||||||
| Применение | Тип давления: относительное Жидкости и газы | ||||||||||||
| Диапазон давления | 20 bar | 290 psi | 2000 kPa | ||||||||||
| Миним.разрывное давление | 50 bar | 725 psi | 5000 kPa | ||||||||||
| Температура измеряемой среды [°C] | -25...80 | ||||||||||||
Электронные данные | |||||||||||||
| Электрическое исполнение | AC / триак | ||||||||||||
| Рабочее напряжение [V] | 85...265 AC | ||||||||||||
| Номинальное напряжение [V] | 90...250 AC (45...65 Hz) | ||||||||||||
| Допуск напряжения [%] | -5 / +10 | ||||||||||||
| Потребление тока [mA] | < 10 | ||||||||||||
| сопротивление изоляции [MΩ] | > 100 (500 V DC) | ||||||||||||
| Класс защиты | II | ||||||||||||
| Защита от перепутывания полярности | нет | ||||||||||||
Выходы | |||||||||||||
| Выход | Коммутационный выход | ||||||||||||
| Выход | NO / NC программируемый | ||||||||||||
| Номинальный ток [mA] | 250; (...70 °C); 1000 (...60 °C); 1500 (...45 °C); 2500 (...20 °C) | ||||||||||||
| Падение напряжения [V] | < 2 | ||||||||||||
| Защита от короткого замыкания | нет | ||||||||||||
| Защита от перегрузок по току | нет | ||||||||||||
| Частота переключения [Hz] | ≤ 160 | ||||||||||||
Диапазон измерения / настройки | |||||||||||||
| Диапазон контроля | 0...2,5 bar | 0...36,3 psi | 0...250 kPa | ||||||||||
| Настройка параметров в пределах | |||||||||||||
| Порог срабатывания выхода, SP | 0,02...2,50 bar | 0,4...36,3 psi | 2...250 kPa | ||||||||||
| Точка сброса, rP | 0,01...2,49 bar | 0,2...36,2 psi | 1...249 kPa | ||||||||||
| с шагом в | 0,01 bar | 0,1 psi | 1 kPa | ||||||||||
Точность/ погрешность | |||||||||||||
| Точность/ погрешность (в % интервала) | |||||||||||||
| Погрешность точки переключения | < ± 1,0 | ||||||||||||
| Линейность | < ± 0,5 | ||||||||||||
| Гистерезис | < ± 0,1 | ||||||||||||
| Повторяемость * | < ± 0,1 | ||||||||||||
| долговременная стабильность ** | < ± 0,1 | ||||||||||||
| Температурные коэффициенты (TK) в диапазоне -25...80° C (в % к интервалу в 10 K) | |||||||||||||
| наибольший TK коэффициент нулевой точки | < ± 0,2 | ||||||||||||
| наибольший TK коэффициент диапазона измерений | < ± 0,3 | ||||||||||||
Время реакции | |||||||||||||
| готовность к работе после подключения питания [s] | 0,2 | ||||||||||||
| Программируемое время задержки dS, dr [s] | 0, 0,2,...10, 11,...50 | ||||||||||||
| затухание ренейного выхода (dAP) [s] | 0...4 | ||||||||||||
| Встроенный "Watchdog" | да | ||||||||||||
Программное обеспечение / Программирование | |||||||||||||
| Возможные опции при программировании | функция гистерезиса / окна; N.O.(норм.откр) / N.C(норм.закр.); задержка вкл, задержка откл; ослабление; калибровка отображаемых значений; индикатор может вращаться / отключаться; индикатор | ||||||||||||
| Настройка точки переключения | Кнопка для программирования | ||||||||||||
Условия эксплуатации | |||||||||||||
| Температура окружающей среды [°C] | -25...80 | ||||||||||||
| Температура хранения [°C] | -40...100 | ||||||||||||
| Степень защиты | IP 65 | ||||||||||||
Испытания / одобрения | |||||||||||||
| Электромагнитная совместимость |
| ||||||||||||
| Ударопрочность |
| ||||||||||||
| Вибропрочность |
| ||||||||||||
| MTTF [лет] | 224,58 | ||||||||||||
Механические данные | |||||||||||||
| Подключение к процессу | ¼" NPT I | ||||||||||||
| Материалы корпуса в контакте с изм. средой | нерж. сталь V2A (1.4305) (303S22); керамика; FPM (Viton) | ||||||||||||
| Материал | нерж. сталь V2A (1.4301); PC (Makrolon); PBT (полибутилентерефталат); PA (полиамид); FPM (Viton) | ||||||||||||
| Срок службы датчика в циклах срабатывания комм. выхода (миним.) | 100 миллионов | ||||||||||||
| Вес [kg] | 0,386 | ||||||||||||
Дисплеи / Элементы управления | |||||||||||||
| Индикация |
| ||||||||||||
электрическое подключение | |||||||||||||
| Электрическое подсоединение | 1/2" UNF разъём | ||||||||||||
Назначение жил кабеля при подключении
| |||||||||||||
Примечания | |||||||||||||
| Примечания |
| ||||||||||||
| Упаковочная величина [штука] | 1 | ||||||||||||
Характеристики
С этим товаром так же заказывают:
 | E11249 | Гнездо с кабелем. 1/2' разъем. угловой |
 | E11250 | Гнездо с кабелем. 1/2' разъем. прямой |
 | E11251 | Гнездо с кабелем. 1/2' разъем. прямой |
 | E10077 | Монтажные приспособления |
 | E10193 | Монтажные приспособления |
 | E30078 | Монтажные приспособления |
 | E30079 | Монтажные приспособления |
 | E30062 | защита приборов |
 | E30006 | защита приборов |
 | E30038 | защита приборов |
