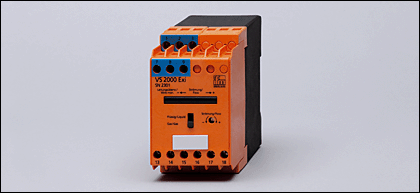

SN2301 | VS2000/230VAC/EXI/1G
Описание
Информация для заказа
Характеристики | |||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Блок оценочной электроники для датчиков потока | |||||||||||||||||||||||||||||
| Установка корпуса на DIN-рейку | |||||||||||||||||||||||||||||
| Подключение:1 датчик | |||||||||||||||||||||||||||||
| (SF...A) | |||||||||||||||||||||||||||||
| Сертификат ATEX | |||||||||||||||||||||||||||||
| группа II, категория (1) G | |||||||||||||||||||||||||||||
Область применения | |||||||||||||||||||||||||||||
| Применение | контроль скорости потока и обрыва провода | ||||||||||||||||||||||||||||
Электронные данные | |||||||||||||||||||||||||||||
| Электрическое исполнение | AC | ||||||||||||||||||||||||||||
| Рабочее напряжение [V] | 230 AC (47...63 Hz) | ||||||||||||||||||||||||||||
| Допуск напряжения [%] | ± 10 | ||||||||||||||||||||||||||||
| Мощность [VA] | 5 | ||||||||||||||||||||||||||||
| Защита от перепутывания полярности | нет | ||||||||||||||||||||||||||||
Выходы | |||||||||||||||||||||||||||||
| Выход | Реле | ||||||||||||||||||||||||||||
| Функция переключения | |||||||||||||||||||||||||||||
| - Контроль скорости потока | с потоком реле замыкается | ||||||||||||||||||||||||||||
| - Контроль обрыва провода | реле размыкается в случае обрыва цепи | ||||||||||||||||||||||||||||
| Предельная нагрузка на выход | 4 A (250 V AC cos phi > 0,7) ; 0,2 A (250 V DC); 4 A (24 V DC) | ||||||||||||||||||||||||||||
| Защита от короткого замыкания | нет | ||||||||||||||||||||||||||||
| Защита от перегрузок по току | нет | ||||||||||||||||||||||||||||
Время реакции | |||||||||||||||||||||||||||||
| готовность к работе после подключения питания [s] | 30 | ||||||||||||||||||||||||||||
Программное обеспечение / Программирование | |||||||||||||||||||||||||||||
| Настройка точки переключения | с потенциометром | ||||||||||||||||||||||||||||
| Выбор предустановки для жидкостей/ для газов | выключатель ползункового типа | ||||||||||||||||||||||||||||
Условия эксплуатации | |||||||||||||||||||||||||||||
| Температура окружающей среды [°C] | -20...60 | ||||||||||||||||||||||||||||
| Степень защиты корпуса / клеммных зажимов | IP 40 / IP 20 | ||||||||||||||||||||||||||||
Испытания / одобрения | |||||||||||||||||||||||||||||
| Сертификат | PTB 01 ATEX 2075 IECEx PTB 07.0004 TIIS TC16593 | ||||||||||||||||||||||||||||
| Маркировка прибора |  II (1) G [Ex ia Ga] IIC | ||||||||||||||||||||||||||||
| MTTF [лет] | 248 | ||||||||||||||||||||||||||||
Классификация безопасности | |||||||||||||||||||||||||||||
| Максимальные значения для цепи управления | |||||||||||||||||||||||||||||
| Наименование | самозащита от воспламенения [Ex ia] IIC, [Ex ia] IIB, [Ex ib] IIC, [Ex ib] IIB | ||||||||||||||||||||||||||||
| Напряжение [V] | Uo = 15,8 | ||||||||||||||||||||||||||||
| Ток [mA] | Io = 92 / Ie = 47,2 | ||||||||||||||||||||||||||||
| Мощность [mW] | Po = 680 | ||||||||||||||||||||||||||||
| самозащита от воспламенения | |||||||||||||||||||||||||||||
| [Ex ia] IIC | [Ex ia] IIB | [Ex ib] IIC | [Ex ib] IIB | ||||||||||||||||||||||||||
| Внешняя индуктивность | 1 mH | 1 mH / 5 mH | 1 mH | 1 mH / 5 mH | |||||||||||||||||||||||||
| Внешняя емкость | 185 nF | 1,6 µF / 885 nF | 185 nF | 1,6 µF / 885 nF | |||||||||||||||||||||||||
Механические данные | |||||||||||||||||||||||||||||
| Материал | пластмасса | ||||||||||||||||||||||||||||
| Вес [kg] | 0,539 | ||||||||||||||||||||||||||||
Дисплеи / Элементы управления | |||||||||||||||||||||||||||||
| Оптическая индикация состояния | 11 светодиодов | ||||||||||||||||||||||||||||
| Индикация состояния выхода LED | красный | ||||||||||||||||||||||||||||
электрическое подключение | |||||||||||||||||||||||||||||
| Электрическое подсоединение | 15 клемм...2,5 мм² | ||||||||||||||||||||||||||||
Назначение жил кабеля при подключении
| |||||||||||||||||||||||||||||
Примечания | |||||||||||||||||||||||||||||
| Примечания |
| ||||||||||||||||||||||||||||
| Упаковочная величина [штука] | 1 | ||||||||||||||||||||||||||||
