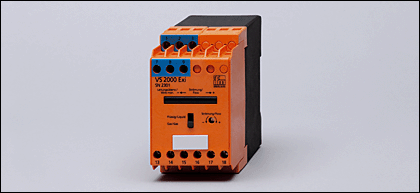

SN2304 | VS2000/240VAC/EXI/1G

  SN2304 | VS2000/240VAC/EXI/1G
Под заказТолько оптом

Оптовые цены уточняйте

  • +375 показать номер +375 (44) 765-55-50
  • +375 (29) 690-11-55

Заказ только по телефону

  • Контакты
    • Телефон:
      +375 (44) 765-55-50
      +375 (29) 690-11-55
    • Контактное лицо:
      Сергей, Владимир
    • Адрес:
      ул. Западная, д.13, каб.519, Минск, 220036, Беларусь
    • Email:
      zapros@filfar.by

Техническая спецификация в PDF

Характеристики

Блок оценочной электроники для датчиков потока
Установка корпуса на DIN-рейку
Подключение:1 датчик
(SF...A)
Сертификат ATEX
группа II, категория (1) G

Область применения

Применение контроль скорости потока и обрыва провода

Электронные данные

Электрическое исполнение AC
Рабочее напряжение [V]240 AC (47...63 Hz)
Допуск напряжения [%]± 10
Мощность [VA]5
Защита от перепутывания полярности нет

Выходы

Выход Реле
Функция переключения
- Контроль скорости потока с потоком реле замыкается
- Контроль обрыва провода реле размыкается в случае обрыва цепи
Предельная нагрузка на выход 4 A (250 V AC cos phi > 0,7) ; 0,2 A (250 V DC); 4 A (24 V DC)
Защита от короткого замыкания нет
Защита от перегрузок по току нет

Время реакции

готовность к работе после подключения питания [s]30

Программное обеспечение / Программирование

Настройка точки переключения с потенциометром
Выбор предустановки для жидкостей/ для газов выключатель ползункового типа

Условия эксплуатации

Температура окружающей среды [°C]-20...60
Степень защиты корпуса / клеммных зажимов IP 40 / IP 20

Испытания / одобрения

Сертификат PTB 01 ATEX 2075
Маркировка прибора II (1) G [Ex ia Ga] IIC
MTTF [лет]248

Классификация безопасности

Максимальные значения для цепи управления
Наименование самозащита от воспламенения
[Ex ia] IIC, [Ex ia] IIB, [Ex ib] IIC, [Ex ib] IIB
Напряжение [V]Uo = 15,8
Ток [mA]Io = 92 / Ie = 47,2
Мощность [mW]Po = 680
самозащита от воспламенения
[Ex ia] IIC[Ex ia] IIB[Ex ib] IIC[Ex ib] IIB
Внешняя индуктивность 1 mH1 mH / 5 mH1 mH1 mH / 5 mH
Внешняя емкость 185 nF1,6 µF / 885 nF185 nF1,6 µF / 885 nF

Механические данные

Материал пластмасса
Вес [kg]0,52

Дисплеи / Элементы управления

Оптическая индикация состояния 11 светодиодов
Индикация состояния выхода LEDкрасный

электрическое подключение

Электрическое подсоединение 15 клемм...2,5 мм²
Назначение жил кабеля при подключении
Цвета жил
BNкоричневый
BUсиний
BKчёрный
WHбелый
GYсерый
1 Контроль потока
2 Контроль обрыва провода
Примечание: миниатюрный предохранитель по стандарту IEC60127-2 лист 1,
≤ 5 A (быстродействующий)
Предохранитель должен находиться за пределами взрывоопасной зоны.

Примечания

Примечания
Внимание: установка только вне взрывоопасной зоны!
Рекомендуем проверить прибор на функциональность после короткого замыкания.
Упаковочная величина [штука]1
