OOO "ФилФар Технолоджи"

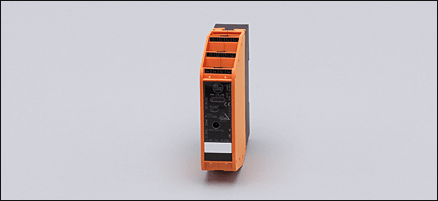

AC2220 | SmartLine25 4AI (Pt100)C IP20

Под заказТолько оптом

Цену уточняйте

  • +375 показать номер +375(44)765-55-50
  • +375(29)690-11-55

Заказ только по телефону

  • +375(44)765-55-50
    +375(29)690-11-55
    Сергей, Владимир
    БеларусьМинскул. Западная, д.13, каб.519

Техническая спецификация в PDF

Характеристики

Активный модуль AS-i
Монтаж на DIN-рейку
Клеммный разъём Combicon
4 аналоговых входа
температурные Pt100
AS-i профиль S-7.3

Электронные данные

Электрическое исполнение 4 входа Pt100
Рабочее напряжение [V]26,5...31,6 DC
Суммарное потребление тока от AS-i [mA]< 80
AS-i интерфейс, защита от переполюсовки да

Входы

цифровой
Электрическое подключение 4 входа Pt100
Питание датчика AS-i
Диапазон питающих напряжений [V]24 DC ± 20 %
Допустимая токовая нагрузка для всех входов [mA]< 80
Защита от короткого замыкания да
аналоговый
Разрешение [Bit]16 / 0,1 °C

Диапазон измерения / настройки

Область значений [Bit] [°C]-200...850

Точность/ погрешность

Точность Линейное изменение ± 0,2° C (-200° C) ... ± 2° C (800° C)

Время реакции

время аналого-цифрового преобразования [ms] 480 (4 канала)

Условия эксплуатации

Температура окружающей среды [°C]0...70
Температура хранения [°C]-25...85
Степень защиты IP 20

Испытания / одобрения

Электромагнитная совместимость EN 50295
MTTF [лет]140

AS-i классификация

AS-i профиль S-7.3.E
Конфигурация входов/выходов [Hex] 7
Идентификационный код [Hex] 3.E
AS-i сертификат в стадии разработки

Механические данные

Материал PBT (полибутилентерефталат)
Вес [kg]0,154

Дисплеи / Элементы управления

Индикация состояния выхода LEDжёлтый (состояние канала 1 - аналоговый 1 / состояние канала 2 - аналоговый 2 / состояние канала 3 - аналоговый 3 / состояние канала 4 - аналоговый 4)
Рабочий режим LEDзелёный (AS-i -напряжение)
Ошибка LEDкрасный (FAULT: AS-i коммуникационная ошибка /периферийная ошибка)

электрическое подключение

Электрическое подсоединение Combicon
Подключение датчика 2-проводный / 4-проводный
Назначение жил кабеля при подключении
S+:  сигнальные входы +
S-:  сигнальные входы -
1+...4+:  Управление выходами +
1-...4-:  Управление выходами -
FE:  заземление
A+:  AS-i +
A-:  AS-i -

Примечания

Примечания
только для 4-проводного Pt100
Напряжение питания "supply class 2" согласно cULus
Упаковочная величина [штука]1
