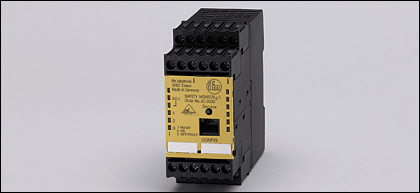

AC004S | Safety monitor/2 ch. enhan.

Под заказТолько оптом

Цену уточняйте

  • +375 показать номер +375(44)765-55-50
  • +375(29)690-11-55

Заказ только по телефону

  • +375(44)765-55-50
    +375(29)690-11-55
    Сергей, Владимир
    БеларусьМинскул. Западная, д.13, каб.519

Техническая спецификация в PDF

Характеристики

Монитор для устройств безопасности AS-i
Винтовые клеммы
Расширенная функциональность
2-канальные
Конфигурация и установка программного обеспечения ASIMON
Отвечают требованиям стандартов:
EN ISO 13849-1: PL e
IEC 61508: SIL 3

Электронные данные

Электрическое исполнение 2 безопасные выводы
Рабочее напряжение [V]24 DC ± 15%
Суммарное потребление тока от AS-i [mA]< 45
Ток потребления от сети 24 В DC [mA]150
Номинальный рабочий ток [mA] 200
Пиковый ток включения * [mA] 600
Категория электрического перенапряжения 3, для рабочего напряжения 300 V AC по VDE 0110 часть 1

Входы

Входы стартовый вход:
оптически развязанный вход (высокий активный),
ток на входе около 10 mA (24 V DC)

контакторный управляющий вход (EDM):
оптически развязанный вход (высокий активный),
ток на входе около 10 mA (24 V DC)

Выходы

Meldeausgang Safety ON ** PNP-транзисторный выход/ 200 mA / защита от короткого замыкания и неправильной полярности
Безопасный выход 2 нормально открытых контакта (без напряжения)
макс. нагрузка на контакт: 1 A DC-13 (24 V DC) / 3 A AC-15 (230 V AC)
продолжительный тепловой ток: 3 A на выходную цепь

интерфейсы

Конфигурация интерфейса 9600 бод/ нет контроля по чётности / 1 стартовый бит / 1 стоповый бит / 8 информационных бит

Условия эксплуатации

Температура окружающей среды [°C]-20...60
Температура хранения [°C]-30...70
Степень защиты IP 20

Испытания / одобрения

Электромагнитная совместимость
EN 50081-2  (1993)
EN 61000-6-2  (1999)
EN 60947-5-1  (2000)
EN 60204-1

Классификация безопасности

Срок службы TM (Mission Time) [h]175200, (20 лет)
PFD 6,1 x 10E-5
PFH 9,1 x 10E-9

AS-i классификация

AS-i профиль 7.F
Конфигурация входов/выходов [Hex] 7
Идентификационный код [Hex] F
AS-i сертификат в стадии разработки

Механические данные

Материал полиамид чёрный
Вес [kg]0,419

электрическое подключение

Назначение жил кабеля при подключении
AS-i +:  Порт для шины AS-i
AS-i -:  Порт для шины AS-i
L+:  +24V DC питание
M:  GND заземление
FE:  заземление
1.Y1:  EDM 1 Eingang Rückführkreis / Ausgangskreis 1
1.Y2:  впуск / впуск - ввод Выходная цепь 1
1.13:  Ausgangsschaltelement 1 Выходная цепь 1
1.14:  Ausgangsschaltelement 1 Выходная цепь 1
1.23:  Ausgangsschaltelement 2 Выходная цепь 1
1.24:  Ausgangsschaltelement 2 Выходная цепь 1
1.32:  Безопасность ON / выходной сигнал 1 Выходная цепь 1
2.Y1:  EDM 2 Eingang Rückführkreis / Ausgangskreis 2
2.Y2:  впуск / впуск - ввод EDM 2 Выходная цепь 2
2.13:  Ausgangsschaltelement 1 Выходная цепь 2
2.14:  Ausgangsschaltelement 1 Выходная цепь 2
2.23:  Ausgangsschaltelement 2 Выходная цепь 2
2.24:  Ausgangsschaltelement 2 Выходная цепь 2
2.32:  Безопасность ON / выходной сигнал 2 Выходная цепь 2

Примечания

Примечания
Nur für den Einsatz in elektrischen Betriebsräumen oder in Schaltschränken mit Mindestschutzart IP54 geeignet
* Gleichzeitiges Einschalten aller Relais, der Strom für die Meldeausgänge ist nicht berücksichtigt
** Der Meldeausgang Safety ON ist nicht sicherheitsrelevant
Упаковочная величина [штука]1
