Характеристики | |||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

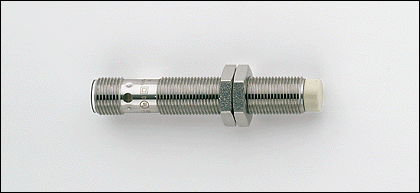

Индуктивный датчик | |||||||||||||||||||||
Металлическая резьба M12 x 1 | |||||||||||||||||||||
Электрический разъём | |||||||||||||||||||||
позолоченные контакты | |||||||||||||||||||||
Расстояние срабатывания 7 mm; [nf] незаподлицо | |||||||||||||||||||||
Электронные данные | |||||||||||||||||||||
Электрическое исполнение | AS-i | ||||||||||||||||||||
Рабочее напряжение [V] | 26,5...31,6 DC (AS-i) | ||||||||||||||||||||
Потребление тока [mA] | < 30 | ||||||||||||||||||||
Класс защиты | III | ||||||||||||||||||||
Защита от переполюсовки | да | ||||||||||||||||||||
Выходы | |||||||||||||||||||||
Частота переключения [Hz] | 100 | ||||||||||||||||||||
Диапазон контроля | |||||||||||||||||||||
Расстояние срабатывания [mm] | 7 | ||||||||||||||||||||
Реальное расстояние срабатывания (Sr) [mm] | 7 ± 10 % | ||||||||||||||||||||
Рабочее расстояние срабатывания [mm] | 0...5,7 | ||||||||||||||||||||
Точность/ погрешность | |||||||||||||||||||||
Поправочные коэффициенты | углеродистая сталь (St37) = 1 / V2A (нерж. сталь) прибл. 0,7 / Ms (латунь) прибл. 0,5 / Al (алюминий) прибл. 0,5 / Cu прибл. 0,4 | ||||||||||||||||||||
Гистерезис [% от Sr] | 1...20 | ||||||||||||||||||||
Смещение точки переключения [% от Sr] | -10...10 | ||||||||||||||||||||
Время реакции | |||||||||||||||||||||
готовность к работе после подключения питания [ms] | < 1000 | ||||||||||||||||||||
Условия эксплуатации | |||||||||||||||||||||
Температура окружающей среды [°C] | -25...70 | ||||||||||||||||||||
Степень защиты | IP 68; "СОЖ" | ||||||||||||||||||||
Испытания / одобрения | |||||||||||||||||||||
Электромагнитная совместимость |
| ||||||||||||||||||||
MTTF [лет] | 1679 | ||||||||||||||||||||
AS-i классификация | |||||||||||||||||||||
AS-i версия | 2.1 | ||||||||||||||||||||
Расширенный режим адресации | да | ||||||||||||||||||||
AS-i профиль | S-0.A.F | ||||||||||||||||||||
Конфигурация входов/выходов [Hex] | 0 | ||||||||||||||||||||
Идентификационный код [Hex] | A.F | ||||||||||||||||||||
AS-i сертификат | 57101 | ||||||||||||||||||||
Биты данных |
| ||||||||||||||||||||
Механические данные | |||||||||||||||||||||
Тип монтажа | незаподлицо | ||||||||||||||||||||
Материал | нерж. сталь V4A (316L); чувствительная поверхность: LCP бесцветный | ||||||||||||||||||||
Вес [kg] | 0,028 | ||||||||||||||||||||
Дисплеи / Элементы управления | |||||||||||||||||||||
Индикация состояния выхода LED | жёлтый (4 x 90°) | ||||||||||||||||||||
Функции дисплея LED | красный | ||||||||||||||||||||
электрическое подключение | |||||||||||||||||||||
Электрическое подсоединение | Разъём M12; позолоченные контакты | ||||||||||||||||||||
Назначение жил кабеля при подключении
| |||||||||||||||||||||
Принадлежности | |||||||||||||||||||||
Принадлежности (входят в комплект) | 2 крепёжные гайки | ||||||||||||||||||||
Примечания | |||||||||||||||||||||
Упаковочная величина [штука] | 1 |
